Betriebsanleitung SIPLACE D1/D2 2 Betriebssicherheit Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.5 Si cherheitshinweise zum Betrieb des Automat en 65 2.5.10 Sicherheit shinweise zum Gurt schneidgerät 2 Abb. 2.5 - 6…
2 Betriebssicherheit Betriebsanleitung SIPLACE D1/D2
2.5 Sicherheitshinweise zum Betrieb des Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
64
2.5.9 Sicherheitshinweise zum manuellen Verschieben der Z-Achse am P&P Kopf
VORSICHT
QUETSCHGEFAHR AM P&P KOPF 2
Sie dürfen auf keinen Fall die Z-Achse mit der Hand am Puffer der Rückholeinheit nach unten
bewegen. Durch die starke Federkraft des Zylinders besteht beim Zurückschnellen des Puffers
ein Verletzungsrisiko für Ihre Finger. Dies gilt auch für den Innenbereich des TwinHead, wenn die
Kolbenstange in ihre Ausgangslage zurückschnellt.
2

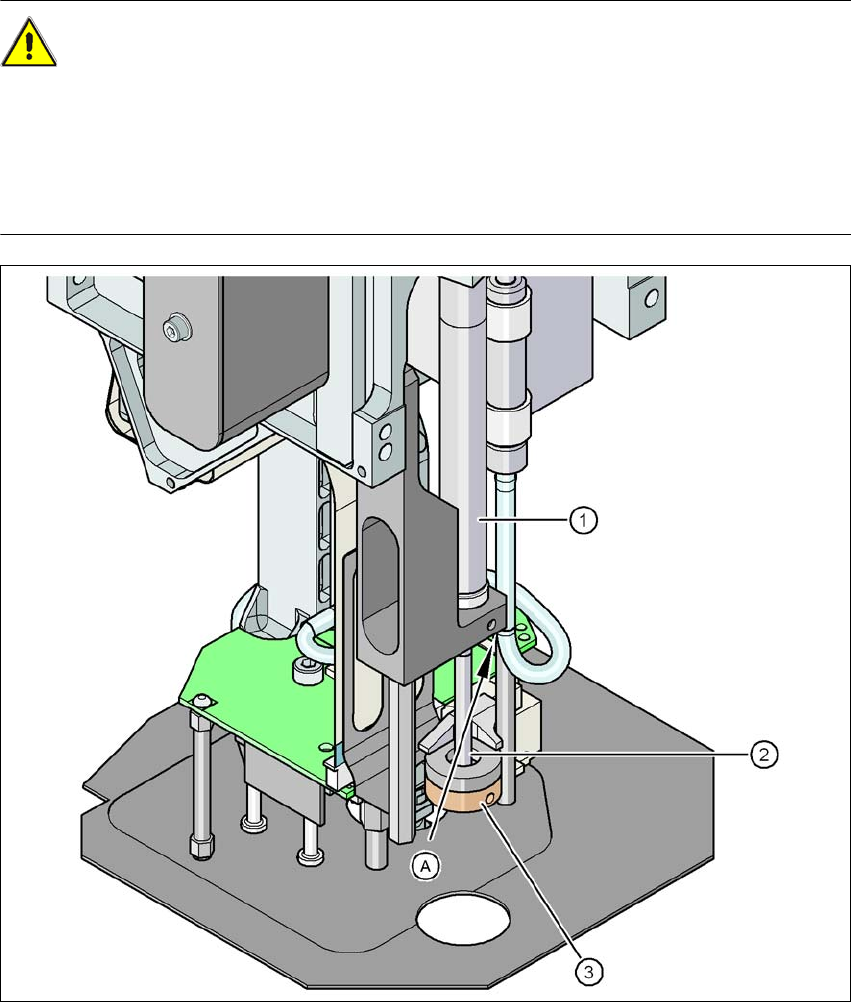

Abb. 2.5 - 5 Quetschgefahr durch die Rückholeinheit am P&P Kopf
(1) Rückholeinheit, Druckluftzylinder
(2) Kolbenstange
(3) Puffer der Rückholeinheit
(A) Quetschstelle für Finger
Betriebsanleitung SIPLACE D1/D2 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.5 Sicherheitshinweise zum Betrieb des Automaten
65
2.5.10 Sicherheitshinweise zum Gurtschneidgerät
2

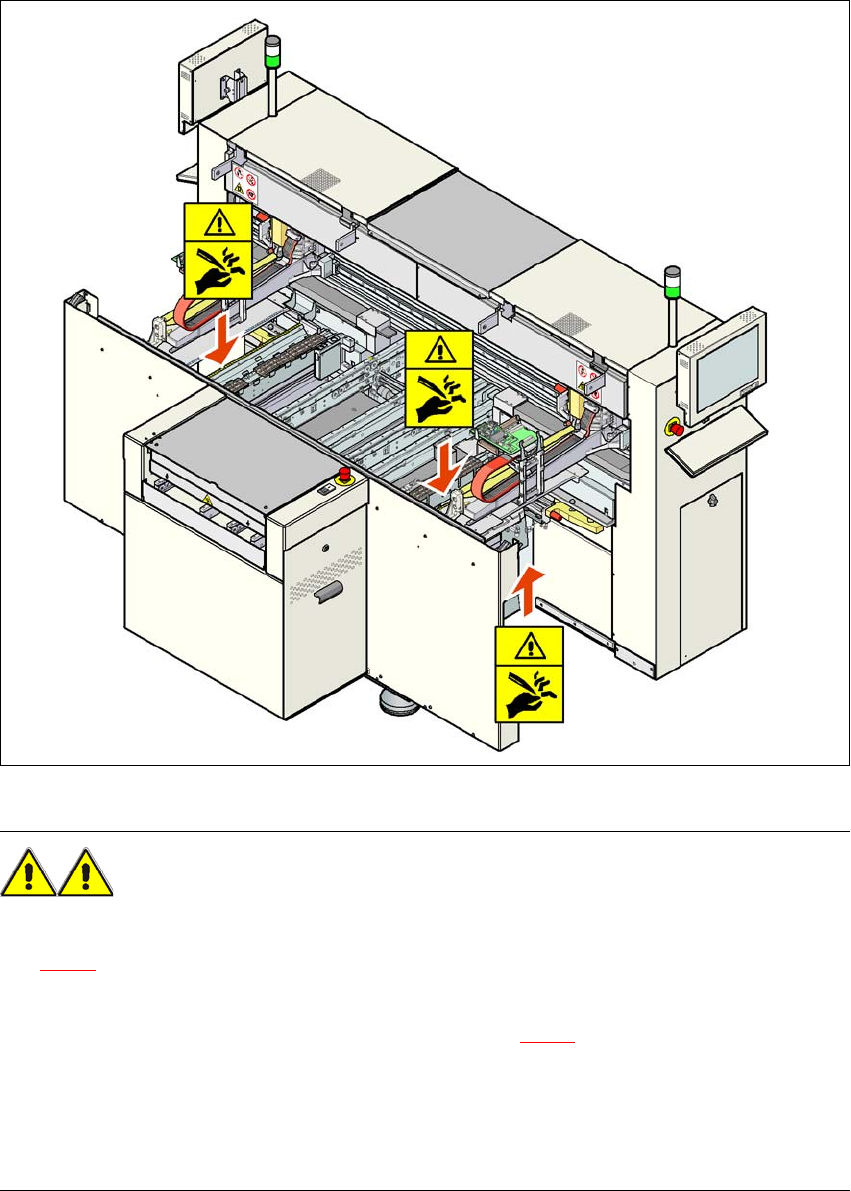

Abb. 2.5 - 6 Sicherheitshinweise zum Gurtschneidgerät
WARNUNG SCHNEIDGEFAHR! 2
→ Greifen Sie niemals von oben mit der bloßen Hand in den Leergurtleitkanal (Pos. 1 in Abb.
2.5 - 6
), auch wenn der Automat ausgeschaltet ist.
→ Greifen Sie auch bei ausgeschaltetem Automaten nicht von unten mit der bloßen Hand in die
Auswurföffnung des Gurtschneidgeräts (Pos. 2 in Abb. 2.5 - 6
), um z.B. Leergurtabfall zu ent-
nehmen.
→ Wenn Sie Leergurtabfall entfernen, so schalten Sie unbedingt den Automaten aus und ziehen
Sie sehr feste Schutzhandschuhe über, da die Balken des Gurtschneidgeräts messerscharf
sind.
2 Betriebssicherheit Betriebsanleitung SIPLACE D1/D2
2.6 Sicherheitseinrichtungen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
66
2.6 Sicherheitseinrichtungen
2.6.1 Schutzhauben
2

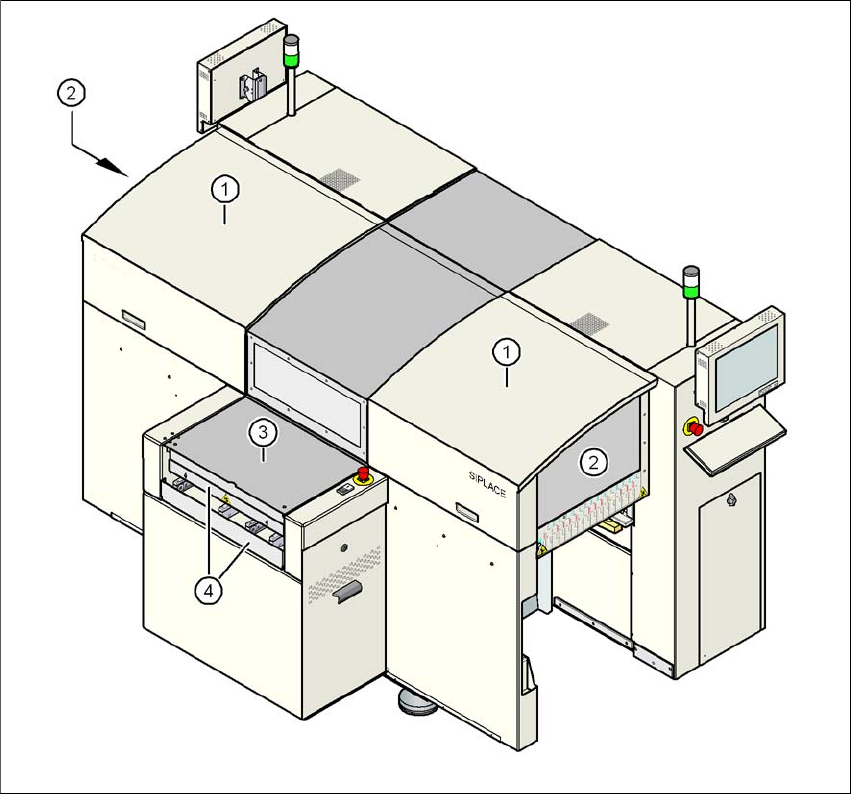

Abb. 2.6 - 1 Schutzhauben - Sicht auf Eingabeseite
(1) Schutzhauben
(2) Schutzscheiben
(3) Abdeckklappe am Eingabeband
(4) Eingreifschutz am Eingabeband
