Betriebsanleitung SIPLACE D1/D2 2 Betriebssicherheit Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.6 Sicherheitseinrichtungen 69 2.6.2 Schalter und T aster am Automaten 2.6.2.1 Lage von Schaltern und T astern an den …
2 Betriebssicherheit Betriebsanleitung SIPLACE D1/D2
2.6 Sicherheitseinrichtungen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
68
→ Schließen Sie die Schutzhauben und drücken Sie einen der Starttaster, um die Bestückung
fortzusetzen.
2

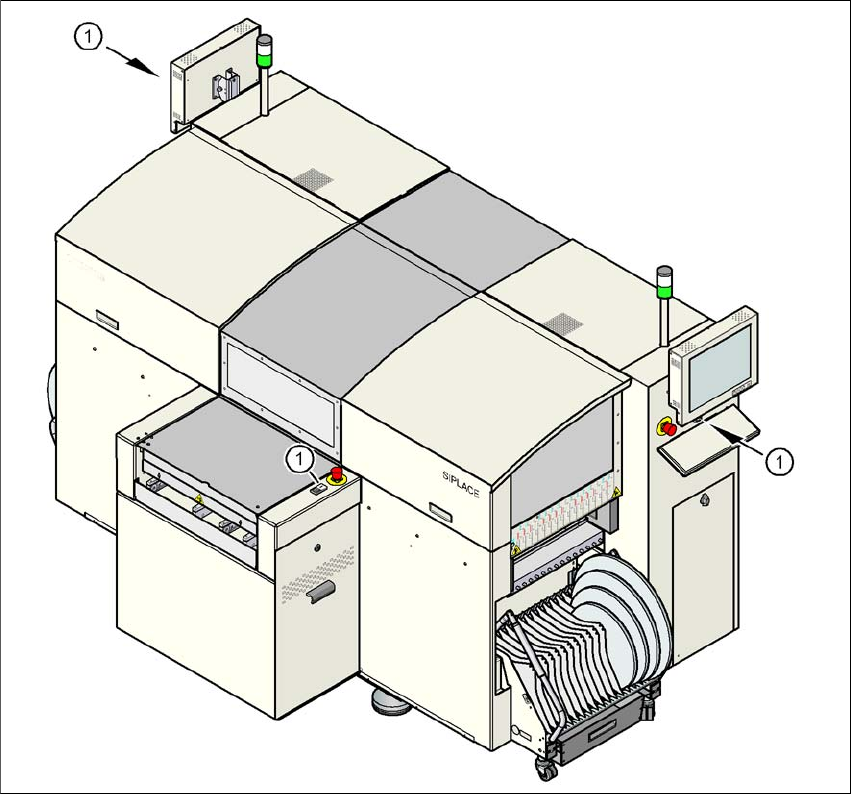

Abb. 2.6 - 3 Lage der Starttaster (weiß) am Automaten
(1) Starttaster (weiß) am Automaten
Betriebsanleitung SIPLACE D1/D2 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.6 Sicherheitseinrichtungen
69
2.6.2 Schalter und Taster am Automaten
2.6.2.1 Lage von Schaltern und Tastern an den Automaten
2
Abb. 2.6 - 4 Lage von Schaltern und Tastern - Blick auf die LP-Ausgabeseite
(1) Hauptschalter
(2) Starttaster (weiß) am Bedienfeld auf der Seite der Stromversorgung
(3) Stopptaster (schwarz) am Bedienfeld auf der Seite der Stromversorgung
(4) Bauelementezähler am Bedienfeld auf der Seite der Stromversorgung
(5) NOT-HALT-Taster am Bedienfeld auf der Seite der Stromversorgung
(T) LP-Transportrichtung
2 Betriebssicherheit Betriebsanleitung SIPLACE D1/D2
2.6 Sicherheitseinrichtungen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
70
2
Abb. 2.6 - 5 Lage von Schaltern und Tastern - Blick auf die LP-Eingabeseite
(1) NOT-HALT-Taster an der Eingabeseite
(2) Starttaster (weiß) an der Eingabeseite
(3) Stopptaster (schwarz) an der Eingabeseite
(4) Starttaster (weiß) am Bedienfeld auf der Seite der Drucklufteinheit
(5) Stopptaster (schwarz) am Bedienfeld auf der Seite der Drucklufteinheit
(6) NOT-HALT-Taster am Bedienfeld auf der Seite der Drucklufteinheit
(T) LP-Transportrichtung
