3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2 3.10 Zuführmodule Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 160 3.10.8.14 Gurtzuführmodul 88 mm S Abb. 3.10 - 14 Gurtzuführmodul 88 mm S Artikelnumme…
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 Zuführmodule
159
3.10.8.13 Gurtzuführmodul 72mm S

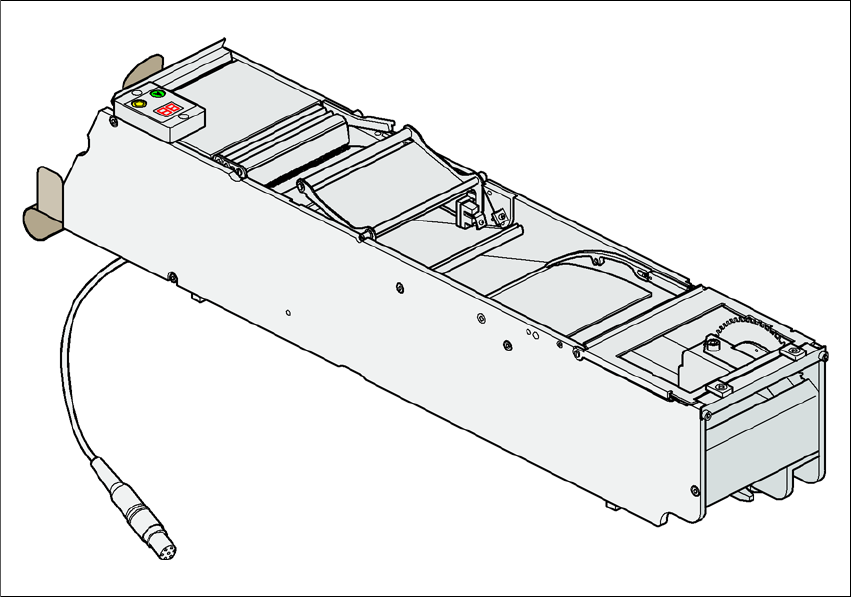

Abb. 3.10 - 13 Gurtzuführmodul 72 mm S
Artikelnummer 00141097-xx 3
Breite 82,6 mm 3
Spuren pro Zuführmodul 1 3
Belegte Zuführmodul-Stellplätze 3 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 5 3
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück 3
Transportschrittweite von 4 bis 80 mm in 4mm-Schritten 3
Gurtmaterial Blistergurt 3
Max. BE-Höhe 14 mm 3
3
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2
3.10 Zuführmodule Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
160
3.10.8.14 Gurtzuführmodul 88mm S
Abb. 3.10 - 14 Gurtzuführmodul 88 mm S
Artikelnummer 00141070-xx 3
Breite 98,6 mm 3
Spuren pro Zuführmodul 1 3
Belegte Zuführmodul-Stellplätze 3,5 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 4 3
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück 3
Transportschrittweite von 4 bis 96 mm in 4 mm-Schritten 3
Gurtmaterial Blistergurt 3
Max. BE-Höhe 14 mm 3
3
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 Zuführmodule
161
3.10.8.15 Vibrationslängsförderer, Typ 3
3
Abb. 3.10 - 15 Vibrationslängsförderer, Typ 3
Artikelnummer 00142031-xx 3
Breite 28 mm 3
Spuren pro Förderer 1, 2 oder 3 3
Belegte Stellplätze 1 3
Max. Anzahl der Förderer pro Maschine 2 x 15 3
Bauelementevorrat Je Stangenmagazin max. 150 Stück, 3
je nach Bauelementelänge 3
Spezifische Daten für Stangenmagazine 9,5 mm Breite / 3 Stück 3
15 mm Breite / 2 Stück 3
> 15 mm Breite / 1 Stück 3
30 mm Breite / 1 Stück 3
Rüttelzeit mit SIPLACE Pro einstellbar von 400 bis
über 1.000 ms 3
