Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.6 Bestückkopf
115
3.6.2 6-Segment Collect&Place Kopf für High-Speed IC-Bestückung
Artikel-Nr. 00119875-xx SIPLACE 6 C&P Kopf, D-Serie
3

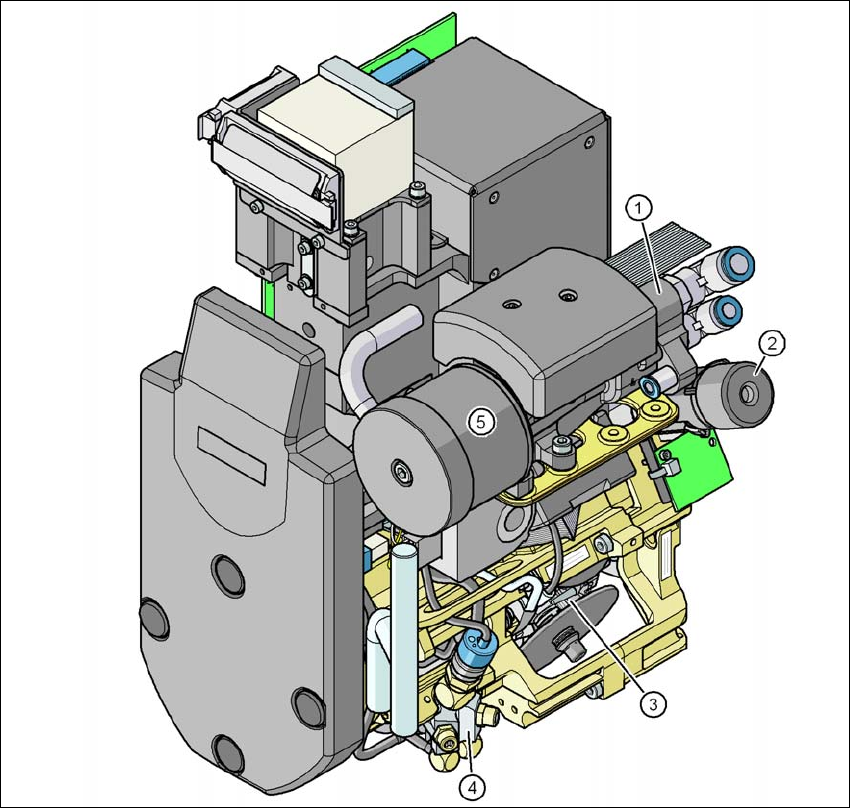

Abb. 3.6 - 3 6-Segment Collect&Place Kopf - Funktionsgruppen Teil 1
(1) Vakuumerzeuger
(2) Drehstation - DP-Achse
(3) Stern mit 6 Pinolen - Stern-Achse
(4) Blasluftventil
(5) Schalldämpfer
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2
3.6 Bestückkopf Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
116
3

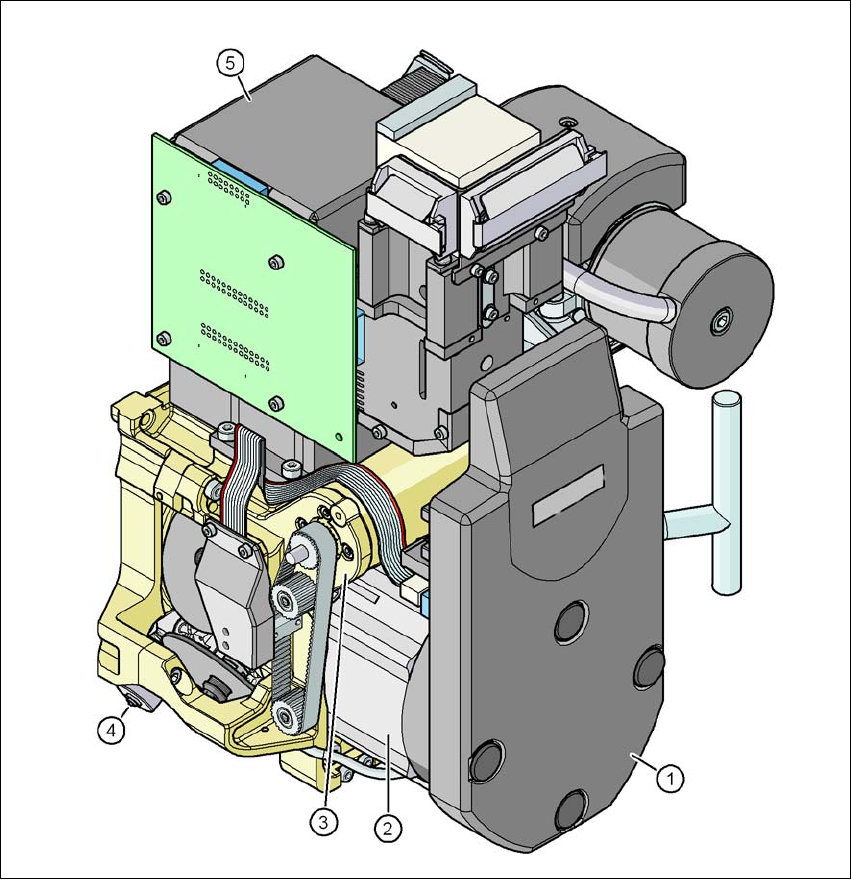

Abb. 3.6 - 4 6-Segment Collect&Place Kopf - Funktionsgruppen Teil 2
3
(1) Zwischenverteilerplatine, unter der Abdeckung
(2) Sternantrieb - DR-Motor
(3) Z-Achsenmotor
(4) Ventilstellantrieb
(5) BE-Kamera C&P, Typ 29, 27 x 27, digital
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.6 Bestückkopf
117
3.6.2.1 Beschreibung
Der 6-Segment Collect&Place Kopf arbeitet ebenfalls nach dem Collect&Place Prinzip. Mit der
hoch auflösenden digitalen BE-Kamera bestückt der 6-Segment Collect&Place Kopf Bauele-
mente mit einer Kantenlänge von bis zu 27 mm nicht nur genau, sondern auch sehr schnell. Sein
Einsatz empfiehlt sich daher bei größeren Anteilen von IC in den zu fertigenden Produkten. Ge-
rade im Hauptanwendungsbereich von PLCC 44 bis zu QFP 208 führt er zu einer erheblichen
Leistungssteigerung.
3.6.2.2 Betrieb mit Vakuumpumpe
Der 6-Segment Collect&Place Kopf kann zur effizienteren Vakuumerzeugung auf den Betrieb mit
einer Vakuumpumpe umgerüstet werden (siehe Abschnitt 6.17
, Seite 312).

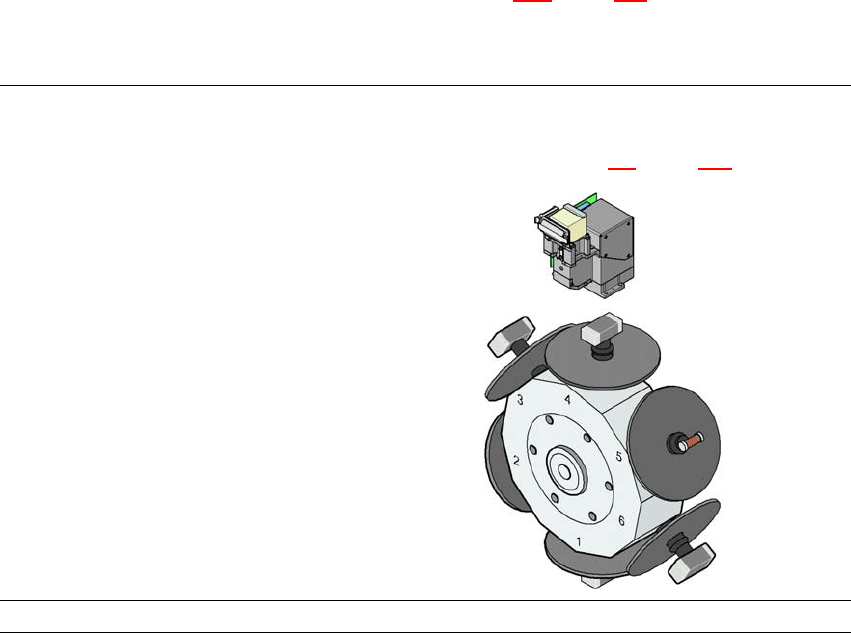

3.6.2.3 Technische Daten
3
6-Segment Collect&Place Kopf mit hoch auflösender
BE-Kamera, Typ 29, 27 x 27, digital
(siehe Abschnitt 3.9
, Seite 137)
BE-Spektrum
a
0201 bis 27 x 27 mm²
