Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.11 BE-Wagen 175 3.1 1.4.1 Maximaler Gurtrollendurchmesser Die Gurtrollen lagern auf S teckachsen im Gurtr…
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2
3.11 BE-Wagen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
174
3.11.4 Gurtcontainer
Der Gurtcontainer kann Spulen mit einem Durchmesser von bis zu 19" aufnehmen. Verwenden
Sie Steckachsen, wenn Sie Spulen ab 15" Durchmesser verarbeiten. Das Einsetzen der Trenn-
bleche ist in Abschnitt 5.5.4
Seite 245 beschrieben.
HINWEIS 3
Für optimalen Betrieb empfehlen wir den Einsatz von Steckachsen ab einem Durchmesser
von 15".
3

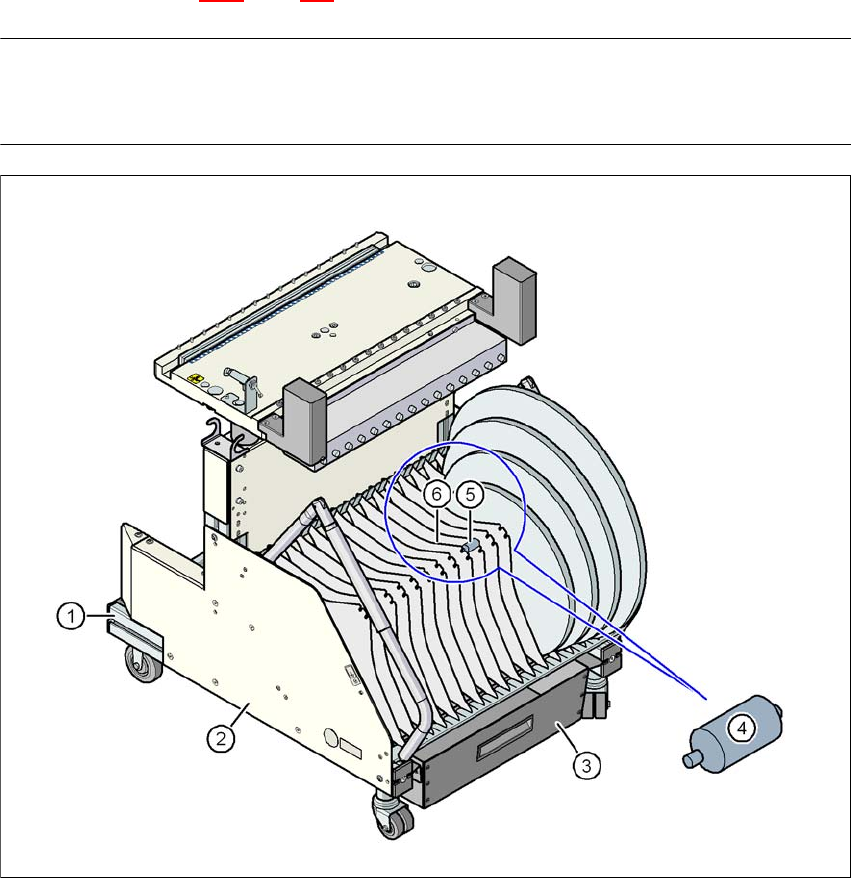

Abb. 3.11 - 4 BE-Wagen mit Gurtcontainer
(1) BE-Wagen
(2) Gurtcontainer
(3) Gurtabfallbehälter
(4) Steckachse (vergrößert)
(5) Position der Steckachsen
(6) Trennblech
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.11 BE-Wagen
175
3.11.4.1 Maximaler Gurtrollendurchmesser
Die Gurtrollen lagern auf Steckachsen im Gurtrollencontainer. Die Ergebnisse gelten bei installier-
ter oder nicht installierter Halterung für die dritte Gurtrolle.
3
3
3
3.11.5 Externe Spannungsversorgung für den BE-Wagen
Artikel-Nr. 00119781-xx Externe Spannungsversorgung, BE-Wagen, D1, D2, D3
Um die Zeitspanne für einen Rüstungswechsel möglichst gering zu halten, lassen sich die BE-Wa-
gen an einem externen Rüstplatz vorrüsten. Zur Vorbereitung auf
den Betriebseinsatz können dort die Zuführmodulfunktionen und -
Einstellungen überprüft werden. Dazu bieten wir eine externe Strom-
versorgung an. Über ein Versorgungskabel wird der BE-Wagen mit
der erforderlichen Betriebsspannung und mit Druckluft versorgt.
3.11.5.1 Technische Daten
Zum Lieferumfang gehören ein Netzkabel nach europäischer Norm, ein Netzkabel nach US-Norm
und ein Verbindungskabel zwischen Spannungsversorgung und BE-Wagen.
3.11.6 Druckluftversorgung für Bulkcase-Zuführmodule
Artikel-Nr. 00142335-xx Bulkcase Luftverteiler
Bulkcase-Zuführmodule benötigen für den Betrieb Druckluft. Als Option wird deshalb eine Druck-
luftversorgung für Bulkcase-Zuführmodule angeboten.
LP-Transporthöhe
Maximaler Gurtrollen-
durchmesser
Ohne Option
Spleißstellen-
erkennung
Mit Option
Spleißstellen-
erkennung
950 mm
19"
17"
ja
ja
nein
ja
930 mm 17" ja ja
900 mm 17" ja nein
830 mm 15" nein nein
Netzspannung 230 V~ ± 5 %
120 V~ ± 5 %
Druckluftanschluss max. 1,0 MPa (10 bar)
Ausgangsdruck mit Druckregler einstellbar
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2
3.11 BE-Wagen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
176
Die Montage ist einfach. Der Druckluftverteiler (Pos. 1 in Abb. 3.11 - 5) wird mit zwei Schrauben
(Pos. 2 in Abb. 3.11 - 5
) am BE-Tisch (Pos. 3 in Abb. 3.11 - 5) befestigt. Danach wird der Druck-
luftverteiler an die Druckluftversorgung des BE-Wagens angeschlossen. An der Rückseite des
Druckluftverteilers sind Halteklammern (Pos. 4 in Abb. 3.11 - 5
). Sie fixieren die Bulkcase-Zuführ-
module auf dem BE-Tisch und sorgen so für eine einwandfreie Druckluftversorgung.
3
Abb. 3.11 - 5 Druckluftversorgung für Bulkcase-Zuführmodule
(1) Druckluftverteiler
(2) Schraube DIN 912, M8x20, 2 Stück
(3) BE-Tisch
(4) Halteklammern
