4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D1/D2 4.4 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 220 4 Abb. 4.4 - 3 BE-Wagen: LP-T ransporthöhe 830 mm - F ront…
Betriebsanleitung SIPLACE D1/D2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.4 BE-Wagen an die LP-Transporthöhe anpassen
219
4.4.4 LP-Transporthöhe 830 mm
4

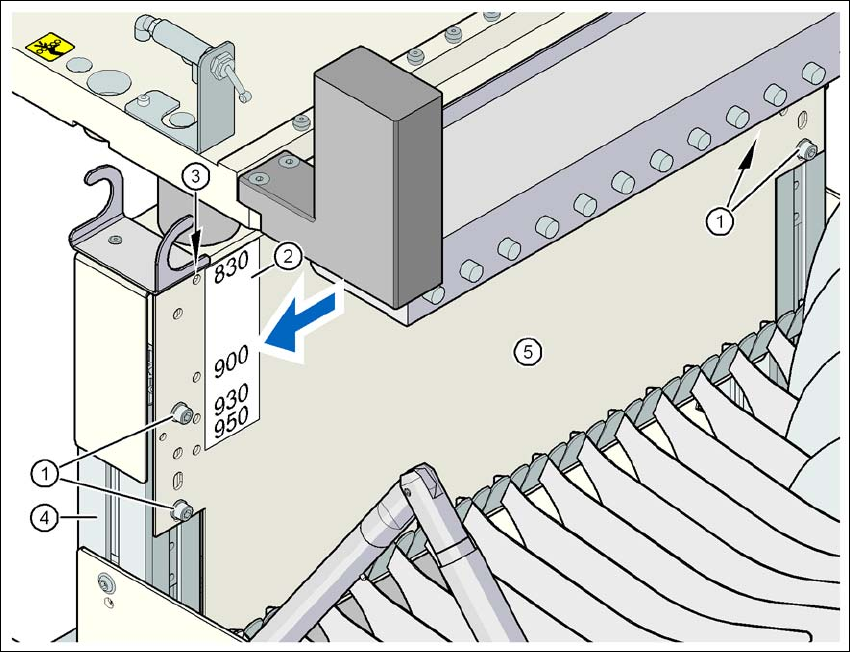

Abb. 4.4 - 2 BE-Wagen: LP-Transporthöhe 830 mm - Rückansicht, Lage der Innensechskantschraube und
Kontrollbohrung
(1) Innensechskantschraube M6x12 und Scheibe (4 Stück an der Rückseite)
(2) Aufkleber mit den Höhenangaben 830, 900, 930 und 950 mm für die Kontrollbohrungen
(3) 4 Kontrollbohrungen für die Voreinstellung der geforderten Höhe. Die gewählte Höhe ist dann
richtig voreingestellt, wenn die Kontrollbohrung durch den vertikalen Profilholm (Pos. 4) nicht
abgedeckt wird. (Siehe Pfeil in der Abbildung)
(4) Vertikaler Profilholm
(5) Brücke
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D1/D2
4.4 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
220
4
Abb. 4.4 - 3 BE-Wagen: LP-Transporthöhe 830 mm - Frontansicht, Lage der Innensechskantschrauben
(1) Innensechskantschraube M6x12 und Scheibe (4 Stück an der Frontseite)
Betriebsanleitung SIPLACE D1/D2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.4 BE-Wagen an die LP-Transporthöhe anpassen
221
4.4.5 LP-Transporthöhe 900 mm
4
Abb. 4.4 - 4 BE-Wagen: LP-Transporthöhe 900 mm - Rückansicht, Lage der Innensechskantschraube und
Kontrollbohrung
(1) Innensechskantschraube M6x12 und Scheibe (4 Stück an der Rückseite)
(2) Aufkleber mit den Höhenangaben 830, 900, 930 und 950 mm für die Kontrollbohrungen
(3) 4 Kontrollbohrungen für die Voreinstellung der geforderten Höhe. Die gewählte Höhe ist dann
richtig voreingestellt, wenn die Kontrollbohrung durch den vertikalen Profilholm (Pos. 4) nicht
abgedeckt wird. (Siehe Pfeil in der Abbildung)
(4) Vertikaler Profilholm
(5) Brücke
