2 Betriebssicherheit Betriebsanleitung SIPLACE D1/D2 2.2 Warnschilder Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 46 W ARNUNG 2 S tarke Permanentmagnet felder in nerhalb des Automaten! GEF AHR 2 Lebensgefahr für Pers…
Betriebsanleitung SIPLACE D1/D2 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.2 Warnschilder
45
2.2.2 Warnschilder für die Linearantriebe
Abb. 2.2 - 3 Warnschild W202 für die Y-Linearantriebe
Pos. W202, Artikel-Nr. 03009341-01
2
Pos. W202 in Abb. 2.2 - 3, Artikel-Nr. 03009341-01 (Anzahl pro Automat: 4)
2 Betriebssicherheit Betriebsanleitung SIPLACE D1/D2
2.2 Warnschilder Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
46
WARNUNG 2
Starke Permanentmagnetfelder innerhalb des Automaten!
GEFAHR 2
Lebensgefahr für Personen mit aktiven Implantaten (z. B. Herzschrittmacher, Insulinpumpen,
Defibrillatoren).
2
WARNUNG
Quetschgefahr für Personen mit passiven metallischen Implantaten (z.B. Platten, Schrauben).
Bei geöffneten Schutzhauben nicht in die Maschine greifen oder beugen.
Keine metallischen Gegenstände in den Gefahrenbereich bringen.
2.2.3 Warnschilder an Gurtschneidgerät und Gurtabfallrutsche
2
Pos. W205 in den Abb. 2.2 - 5 und 2.2 - 4, Artikel-Nr. 03009344-01
WARNUNG 2
Wenn Sie Arbeiten am Gurtschneidgerät durchführen wollen, so trennen Sie den Automaten von
der Netz- und Druckluftversorgung.
Warten Sie so lange, bis der Betriebsdruck auf 0 MPa abgesunken ist.
Tragen Sie feste Schutzhandschuhe bei Arbeiten am Gurtschneidgerät.
2
2
2
2
2
2
2
2
SCHNEIDGEFAHR!
Auch bei ausgeschalteter Maschine besteht Schneid-
gefahr
Betriebsanleitung SIPLACE D1/D2 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.2 Warnschilder
47
2.2.3.1 Warnschild W205 am Querträger unterhalb des Gurtschneidgeräts
2

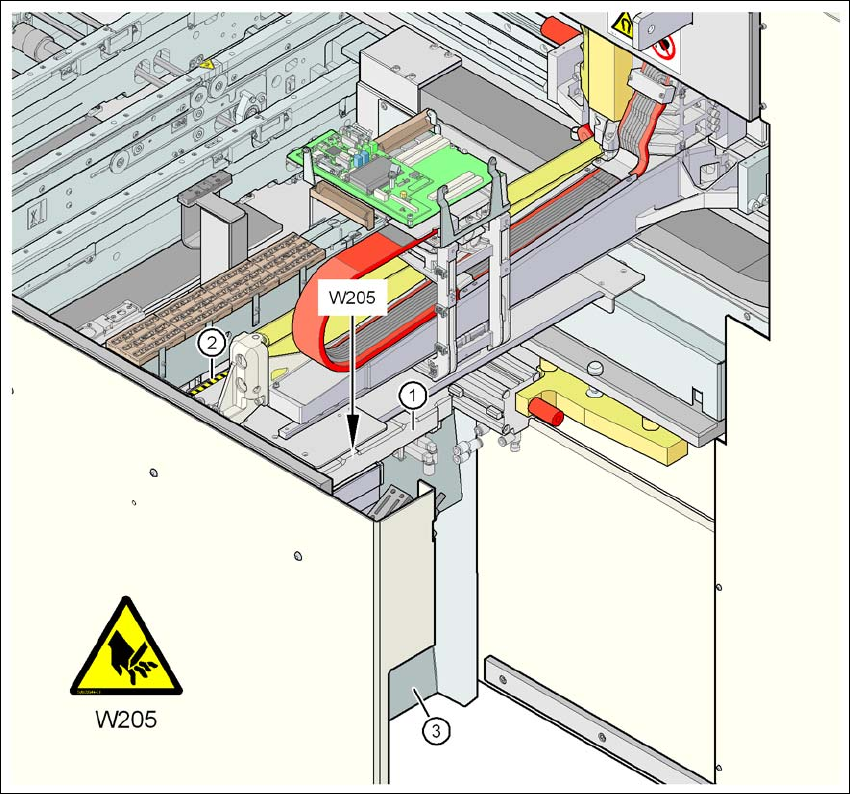

Abb. 2.2 - 4 Warnschild W205 am Querträger unterhalb des Gurtschneidgeräts
(2) Gurtschneidgerät
(3) Leergurtleitkanal
(4) Gurtabfallrutsche
Pos. W205, Artikel-Nr. 03009344-01 an den Querträgern (Anzahl pro Automat: 2)
