Betriebsanleitung SIPLACE D1/D2 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.2 Waffle Pack Changer (WPC)
283
6.2.6 Bedienelemente
6

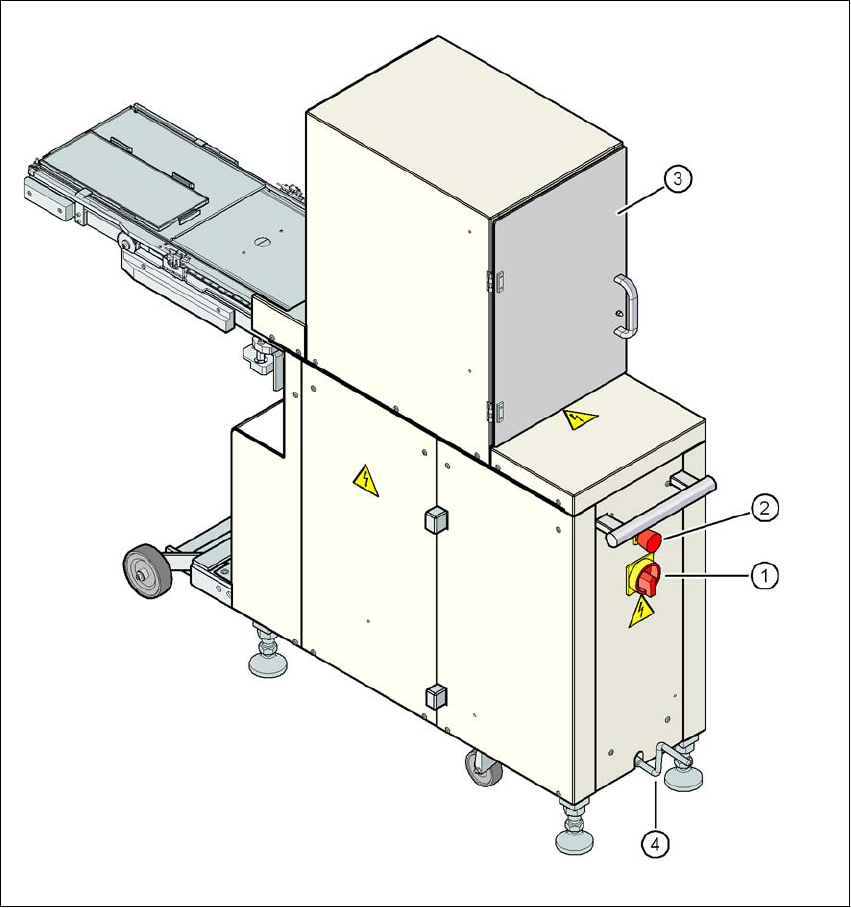

Abb. 6.2 - 2 WPC - Bedienelemente
(1) Hauptschalter
(2) NOT-HALT-Taster
(3) Magazinspeicher
(4) Kurbel zum Anheben oder Absenken des Fahrgestells
6 Stationserweiterungen Betriebsanleitung SIPLACE D1/D2
6.2 Waffle Pack Changer (WPC) Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
284
6.2.6.1 Sicherheitseinrichtungen
NOT-HALT-Taster
Nach Drücken des NOT-HALT-Tasters wird die gesamte Anlage, d.h. SIPLACE D1 und Waffle
Pack Changer sofort gestoppt. Nach Entriegeln des NOT-HALT-Tasters wird die gesamte Anlage
mit dem Starttaster am D1-Automaten gestartet. Danach können Sie die Bestückung fortsetzen
oder abbrechend.
HINWEIS
Achten Sie dabei auf eventuell unvollständig bestückte Leiterplatten.
Schutztüre
Beim Öffnen der Schutztüre werden die Hubachse und die Zuführachse des Waffle Pack Chan-
ger angehalten. Beim Schließen der Schutztüre führt der Waffle Pack Changer seinen Funkti-
onsablauf fort.
VORSICHT 6
Öffnen Sie die Schutztüre des Waffle Pack Changer nicht, während ein Bauelement vom Waffle
Pack Changer abgeholt wird. 6
6.2.6.2 Bedienung, Instandhaltung, Service
Eine ausführliche Dokumentation zur Bedienung, Instandhaltung und Service des Waffle Pack
Changer finden Sie in den mit dem Waffle Pack Changer mitgelieferten Handbüchern.
Betriebsanleitung SIPLACE D1/D2 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.3 BE-Kamera für den Pick&Place Kopf
285
6.3 BE-Kamera für den Pick&Place Kopf
6.3.1 BE-Kamera stationär P&P, Typ 25, 16 x 16, digital (FC-Kamera)
Artikel-Nr. 00119718-xx BE-Kamera stationär 16x16 digital, Typ 25
6
Abb. 6.3 - 1 BE-Kamera stationär, P&P, Typ 25, 16 x 16, digital (FC-Kamera)
(1) Kameragehäuse mit integrierter Kamera und Kameraverstärker
(2) Glasplatte - darunter Beleuchtungs- und Optikebenen
6
