Betriebsanleitung SIPLACE D1/D2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.4 BE-Wagen an die LP-Transporthöhe anpassen
225
4.4.7 LP-Transporthöhe 950 mm
4

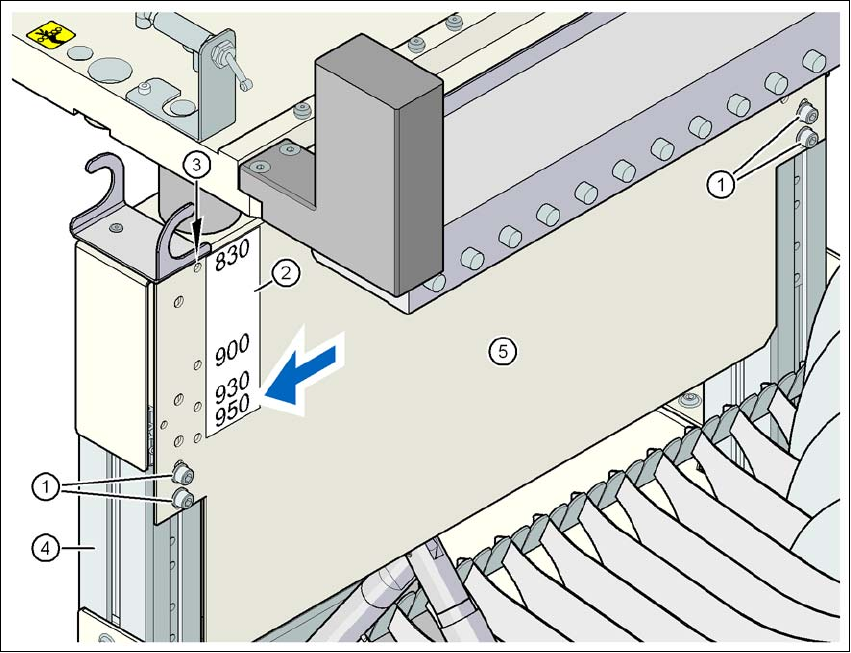

Abb. 4.4 - 8 BE-Wagen: LP-Transporthöhe 950 mm - Rückansicht, Lage der Innensechskantschraube und
Kontrollbohrung
(1) Innensechskantschraube M6x12 und Scheibe (4 Stück an der Rückseite)
(2) Aufkleber mit den Höhenangaben 830, 900, 930 und 950 mm für die Kontrollbohrungen
(3) 4 Kontrollbohrungen für die Voreinstellung der geforderten Höhe. Die gewählte Höhe ist dann
richtig voreingestellt, wenn die Kontrollbohrung durch den vertikalen Profilholm (Pos. 4) nicht
abgedeckt wird. (Siehe Pfeil in der Abbildung)
(4) Vertikaler Profilholm
(5) Brücke
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D1/D2
4.4 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
226
4

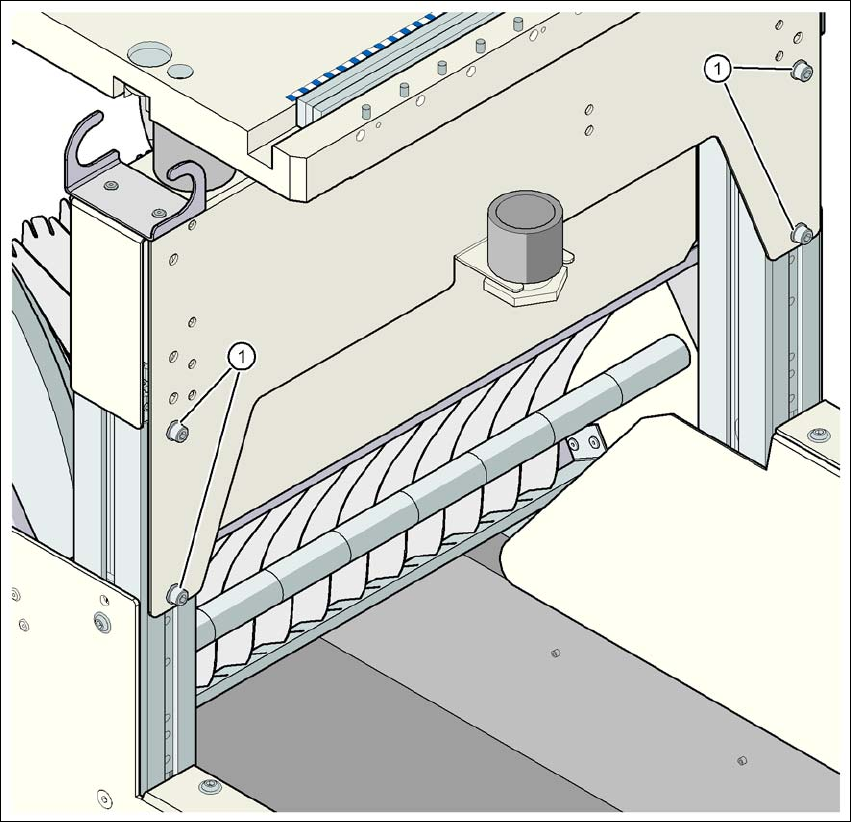

Abb. 4.4 - 9 BE-Wagen: LP-Transporthöhe 950 mm - Frontansicht, Lage der Innensechskantschrauben
(1) Innensechskantschraube M6x12 und Scheibe (4 Stück an der Rückseite)
Betriebsanleitung SIPLACE D1/D2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.5 Leergurtleitkanal anpassen
227
4.5 Leergurtleitkanal anpassen
Werden Zuführmodule eingesetzt, die Gurte mit einer Taschenhöhe > 17 mm verarbeiten, wie dies
beispielsweise beim 44 mm S DP-Zuführmodul der Fall ist, so muss das Trennblech (Pos. 1 in
Abb. 4.5 - 1
) entfernt werden.
4
Abb. 4.5 - 1 Leergurtleitkanal mit Bauelemente-Abwurfbehälter
(1) Trennblech für Gurte > 17 mm demontierbar
(2) Schraube DIN 84 - M3x6, 2 Stück
4
4
4.5.1 Sicherheitshinweise
WARNUNG 4
→ Schalten Sie zur Demontage des Trennblechs den Automaten am Hauptschalter aus.
→ Trennen Sie den Automaten von der Netz- und Druckluftversorgung.
