2 Betriebssicherheit Betriebsanleitung SIPLACE D1/D2
2.8 Sperren der Druckluftzufuhr und Druckabbau Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
84
2.8 Sperren der Druckluftzufuhr und Druckabbau
Der Betriebsdruck des Automaten ist auf 0,52 ± 0,01 MPa (5,2 ± 0,1 bar) fest eingestellt. Die Lage
der Drucklufteinheit zeigt Abb. 2.8 - 1
, Seite 85. Sie können die Druckluftzufuhr zum Automaten
mit dem Absperrhahn (Pos. 1 der Abb. 2.8 - 1
, Seite 85) unterbrechen.
→ Lösen Sie mit dem Maschinenschlüssel die Verriegelung der Abdeckung.
→ Heben Sie die Abdeckung ab (siehe Abb. 2.8 - 1
, Seite 85).
→ Drehen Sie den Hebel des Absperrhahns (Pos. 1 der Abb. 2.8 - 1
, Seite 85) von der vertikalen
in die horizontale Stellung.
→ Beobachten Sie das Betriebsdruckmanometer (Pos. 4 der Abb. 2.8 - 1
, Seite 85). Bei einge-
schaltetem Automaten baut sich der Druck innerhalb 1 Minute auf 0 MPa (0 bar) ab.
VORSICHT
Bei eingeschalteter Maschine dürfen Sie die Druckluftzufuhr mit dem Absperrhahn maximal
30 Minuten unterbrechen. Brauchen Sie für die Instandhaltungs- bzw. Servicearbeiten am Pneu-
matiksystem länger, so müssen Sie den Automaten am Hauptschalter ausschalten und ihn von
der Druckluftversorgung trennen.
Betriebsanleitung SIPLACE D1/D2 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.8 Sperren der Druckluftzufuhr und Druckabbau
85

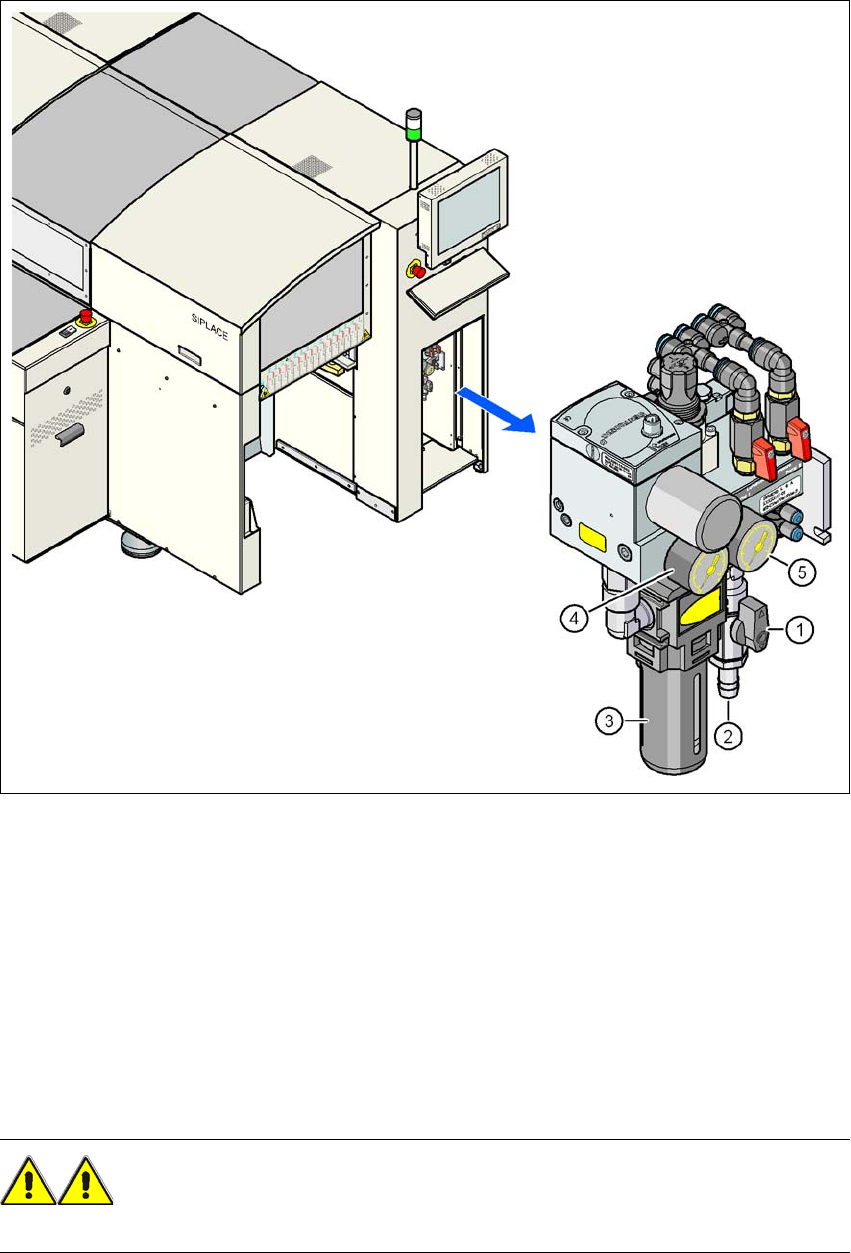

Abb. 2.8 - 1 Drucklufteinheit an den Automaten D1 und D2
(1) Absperrhahn
(2) Druckluftanschluss:
Solldruck: 0,55 - 1,0 MPa (5,5 - 10 bar)
(3) Druckluftfilter
(4) Manometer für Versorgungsdruck der Portalverteiler
Solldruck: 0,52 ± 0,01 MPa, 5,2± 0,1 bar (Anzeigebereich 0 - 1,2 MPa, 0 - 12 bar)
(5) Manometer für Versorgungsdruck der Bulkcase-Zuführmodule
Solldruck: 0,25 ± 0,02 MPa, 2,5 ± 0,2 bar (Anzeigebereich: 0 - 0,6 MPa, 0 - 6 bar)
WARNUNG
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen. Es besteht Verletzungsgefahr! 2
2 Betriebssicherheit Betriebsanleitung SIPLACE D1/D2
2.9 Energiezustand des Automaten nach Ausschalten des Hauptschalters Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
86
2.9 Energiezustand des Automaten nach Ausschalten
des Hauptschalters
2
WARNUNG
Der Automat wird mit 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ bzw. 3 x 415 V~
± 5 %, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher lebensgefährliche
Spannungen - auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer Umgang mit diesem
Automaten kann deshalb zu Tod oder schwerer Körperverletzung sowie erheblichem Sachscha-
den führen. 2
→ Beachten Sie die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN EN
60 204, Teil 1).
→ Nur qualifiziertes bzw. geschultes Personal darf die Abdeckung über dem Stromversorgungs-
einschub öffnen.
2

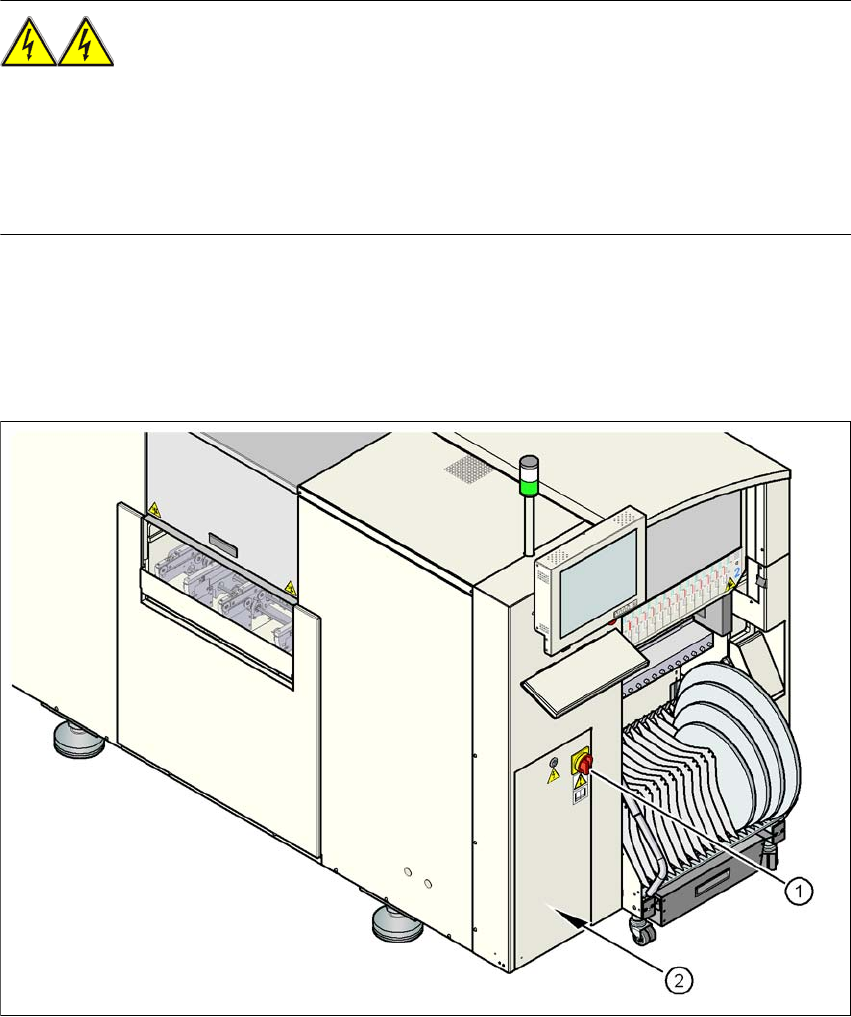

Abb. 2.9 - 1 Lage von Hauptschalter und Stromversorgung am Automaten
(1) Hauptschalter S1
(2) Stromversorgung hinter der Abdeckung
