Die optische Zentrierung der Leiterplatte erfolgt mit der digitalen LP-Kamera.
1.1.3 Bestückkopfkonfiguration wählen
Wenn Sie ein SIPLACE Bestücksystem der D-Serie bestellen, können Sie die für Sie optimale
Kopfkonfiguration wählen. Das Bestücksystem wird nach Ihrer Bestellung konfiguriert und ausge-
liefert.
Für den Fall, dass Sie den Bestückkopf vor Ort wechseln möchten, gibt es ein Rekonfigurationskit.
Dieses Paket enthält neben dem Bestückkopf die Montageteile, Kabel etc. Vor einem Bestück-
kopfwechsel ist die Stations- und SIPLACE Pro-Software anzupassen. Danach muss das System
neu kalibriert werden.
Die Kopfmodularität, d.h. die Anpassung des Automaten an die Produktionserfordernisse durch
einen Bestückkopfwechsel bietet den Vorteil, dass Sie ein auf Ihre Erfordernisse adaptiertes Be-
stücksystem ohne Investitionskosten für einen weiteren Automaten einfach und zu jeder Zeit zur
Verfügung haben.
1
1.1.4 SIPLACE-Prinzip
Die Bestückköpfe holen die Bauelemente von den fix positionierten Zuführmodulen auf den BE-
Wagen oder vom Waffle Pack Changer ab und bestücken die ebenfalls ruhenden Leiterplatten.
Beim Doppeltransport können zwei Leiterplatten gleichzeitig bestückt werden.
Das Prinzip „ruhende BE-Bereitstellung“ und „ruhende LP“, das sich bei allen SIPLACE-Auto-
maten bestens bewährt hat, hat eine Reihe entscheidender Vorteile:
– Das Nachfüllen von Bauelementen oder das Anspleißen von Gurten verursacht keine Still-
standszeiten.
– Die erschütterungsfreie BE-Zuführung ermöglicht das sichere Abholen auch kleinster BE
(z.B. 01005).
– Die beim Bestückprozess unbewegte Leiterplatte verhindert ein Verrutschen von Bauele-
menten.
– Die Kombination der Bestückköpfe mit Pipettenwechslern garantiert immer eine optimale Pi-
pettenkonfiguration für den jeweiligen Bestückprozess. Damit lassen sich Verfahrwege mini-
mieren und die Bestückreihenfolge optimieren.
Hohe Flexibilität, Wirtschaftlichkeit und Rüstsicherheit sind die Garanten für die hohe Produktivität
der SIPLACE D1/D2. Minimale Stillstandszeiten steigern den Nutzungsgrad und tragen so zum
Produktivitätsgewinn bei.
1 Einleitung Betriebsanleitung SIPLACE D1/D2
1.1 Maschinenbeschreibung Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
20
1

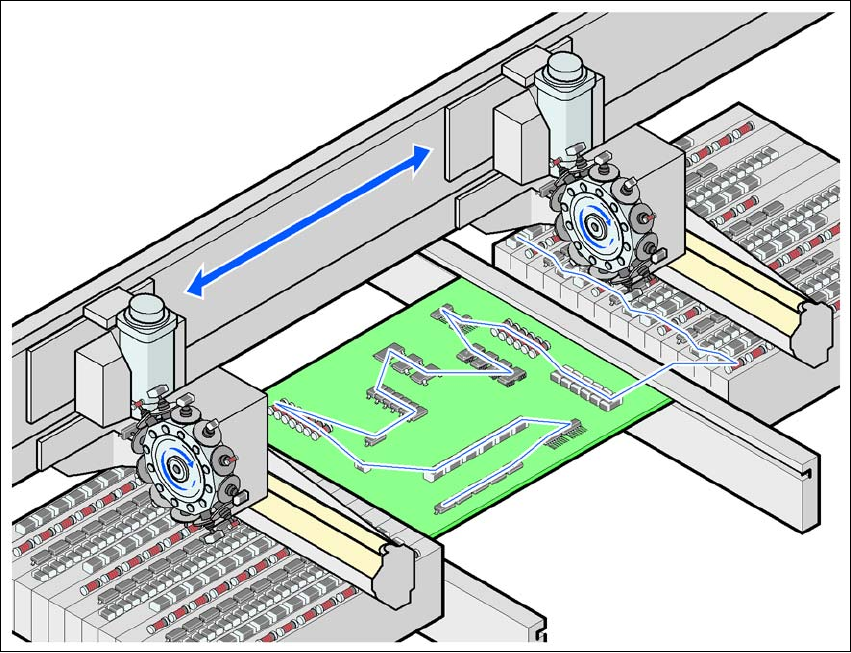

Abb. 1.1 - 3 SIPLACE-Prinzip
1.1.5 Neue Optionen und Leistungsmerkmale
Zur Erweiterung der Funktionalität der Automaten werden folgende Optionen angeboten:
– 01005-Paket
Die SIPLACE D1- und D2-Bestückautomaten sind für die Bestückung von 01005-Bauele-
menten vorbereitet. Für die Bestückung ist lediglich die Nachrüstung des 12-Segment Coll-
ect&Place Kopfes mit dem 01005-Paket erforderlich. 1
– 01005-Gurtzuführmodul
Das speziell für 01005-Bauelemente entwickelte Gurtzuführmodul stellt Bauelemente der
Größe 01005 bis 0402 bereit. 1
– 3x8mm SL-Gurtzuführmodul
SL bedeutet Shutterless, also ohne BE-Abdeckung. Durch Wegfall von nicht notwendigen
mechanischen Teilen reduzieren sich die Anschaffungs- und Instandhaltungskosten für
dieses Zuführmodul. 1
Betriebsanleitung SIPLACE D1/D2 1 Einleitung
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 1.1 Maschinenbeschreibung
21
– 0201-Paket
Für die Verarbeitung von 0201-Bauelementen mit dem 12-Segment Collect&Place Kopf steht
das 0201-Paket zur Verfügung. 1
– Stationäre BE-Kamera, Typ 33
Anstelle der BE-Kamera des Typs 36 lässt sich optional die BE-Kamera, Typ 33, mit der hö-
heren Auflösung und dem größeren Gesichtsfeld einsetzen. 1
– Einkopf-Konfiguration
Der SIPLACE D1-Bestückautomat kann als Einkopf-Automat (Single Head Machine) konfigu-
riert werden.
– Spleißstellenerkennung für Gurtzuführmodule
An den Automaten ist die Spleißstellenerkennung für Gurtzuführmodule nachrüstbar.
