4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D1/D2 4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 210 4.3.7.2 Abst andsmaße der Maschinenfüße und der festen rechten und linken T…
Betriebsanleitung SIPLACE D1/D2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
209
4.3.7 Abstandsmaße der Maschinenfüße und der festen LP-Transportkanten
4.3.7.1 Abstandsmaße der Maschinenfüße und der festen rechten und linken
Transportkante des LP-Einfachtransports
4

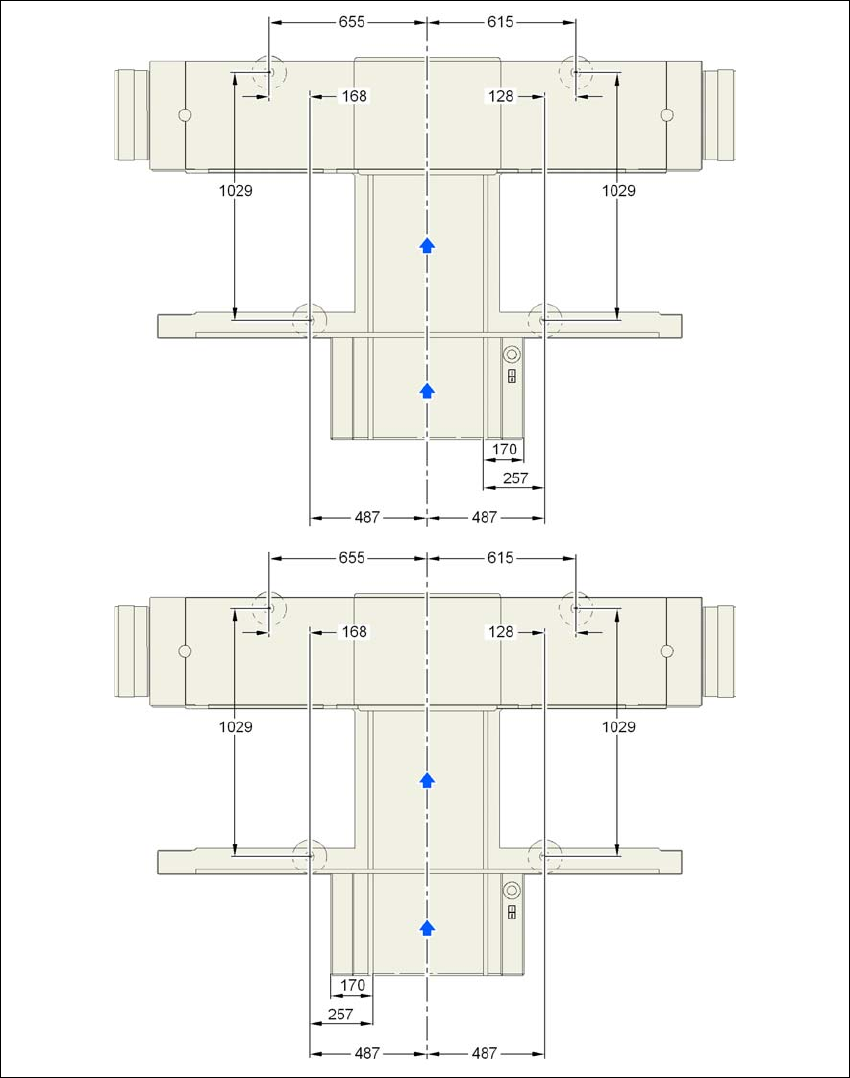

Abb. 4.3 - 3 Abstandsmaße der Maschinenfüße und der festen rechten und linken Transportkante des LP-Einfach-
transports in Millimeter
Feste Transportkante
rechts
Feste Transportkante
links
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D1/D2
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
210
4.3.7.2 Abstandsmaße der Maschinenfüße und der festen rechten und linken
Transportkante des LP-Doppeltransports
4
Abb. 4.3 - 4 Abstandsmaße der Maschinenfüße und der festen rechten und linken Transportkante des LP-Doppel-
transports in Millimeter
Feste Transportkante
rechts
Feste Transportkante
links
Betriebsanleitung SIPLACE D1/D2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
211
4.3.7.3 Abstandsmaße der Maschinenfüße des D1-Automaten und WPC
4
4
4
4
Abb. 4.3 - 5 Abstandsmaße der Maschinenfüße von Automat und WPC in Millimeter
