Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.6 Bestückkopf 121 Pipettentypen 5xx (Stan dard) 4xx + Adapter 8xx + Adapter 9xx + Adapter 5xx (Standard) …
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2
3.6 Bestückkopf Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
120
mente. Die Bauelemente werden vom Bestückkopf abgeholt, auf dem Weg zur Bestückposition
optisch zentriert und in die erforderliche Bestücklage gedreht. Danach werden sie mit Hilfe von
geregelter Blasluft sanft und positionsgenau auf die Leiterplatte gesetzt.
Standardpipetten des Pick&Place Kopfes sind die Pipetten vom Typ 5xx. Mit einem Adapter las-
sen sich aber auch die Pipetten vom Typ 4xx und die Pipetten der Collect&Place Köpfe vom Typ
8xx und 9xx verwenden.

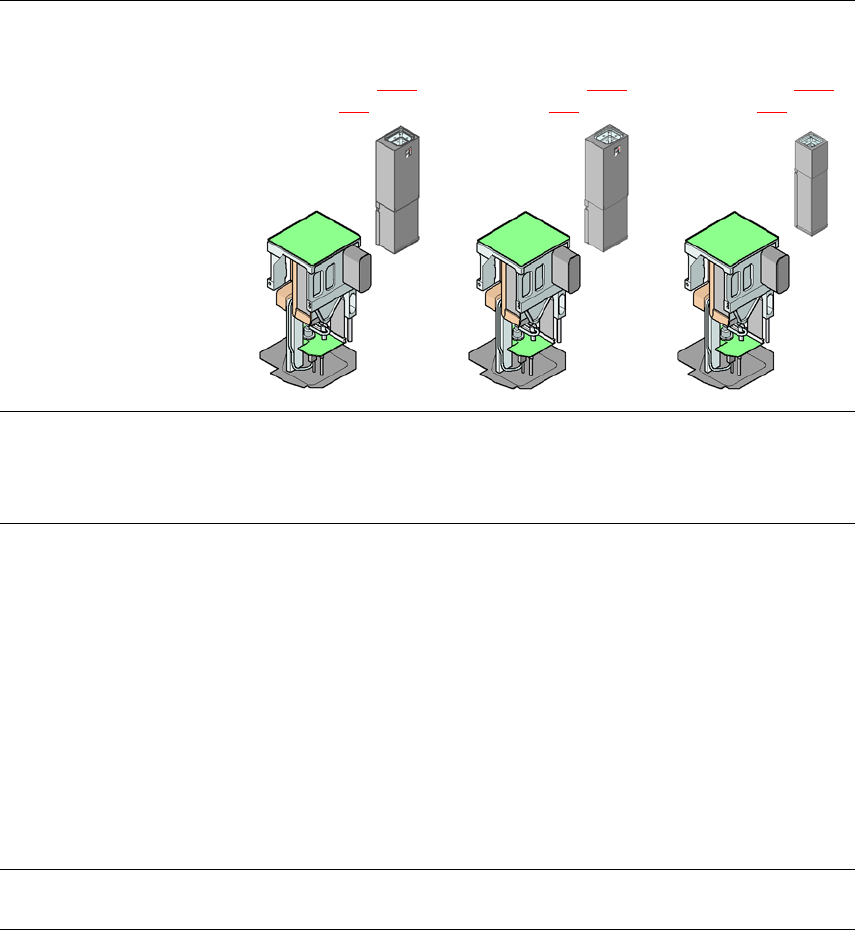

3.6.3.2 Technische Daten
3
Pick&Place Kopf
Fine-Pitch Kamera
BE-Kameratyp 36
(siehe Abschnitt 3.9.3
,
Seite 140
)
Pick&Place Kopf
Fine-Pitch Kamera
BE-Kameratyp 33
(siehe Abschnitt 6.3.2
,
Seite 287
)
Pick&Place Kopf
Flip-Chip Kamera
BE-Kameratyp 25
(siehe Abschnitt 6.3.1
,
Seite 285
)
BE-Spektrum
a
0603 bis SO, PLCC,
QFP, BGA, Sonder-BE,
Bare Die, Flip-Chip
0402 bis SO, PLCC,
QFP, BGA, Sonder-BE,
Bare Die, Flip-Chip
0201 bis SO, PLCC,
QFP, Sockel, Stecker,
BGA, Sonder-BE, Bare
Die, Flip-Chip, Shield
BE-Spezifikation
max. Höhe
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
b
19 mm
0,4 mm
0,24 mm
0,56 mm
0,32 mm
1,6 x 0,8 mm²
32 x 32 mm²
(Einfachmessung)
85 x 85 mm² oder
max. 200 x 125 mm²
(mit Einschränkungen)
100 g
19 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 x 0,5 mm²
55 x 45 mm²
(Einfachmessung)
85 x 85 mm² oder
max. 200 x 125 mm²
(mit Einschränkungen)
100 g
19 mm
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6 x 0,3 mm²
16 x 16 mm²
(Einfachmessung)
100 g
Programmierbare
Aufsetzkraft 1,0 N - 15 N 1,0 N - 15 N 1,0 N - 15 N
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.6 Bestückkopf
121
Pipettentypen 5xx (Standard)
4xx + Adapter
8xx + Adapter
9xx + Adapter
5xx (Standard)
4xx + Adapter
8xx + Adapter
9xx + Adapter
5xx (Standard)
4xx + Adapter
8xx + Adapter
9xx + Adapter
X/Y-Genauigkeit
c
± 37,5 µm/3σ
± 50 µm/4σ
± 37,5 µm/3σ
± 50 µm/4σ
± 30 µm/3σ
± 40 µm/4σ
Winkelgenauigkeit ± 0,053°/3σ
± 0,071°/4σ
± 0,053°/3σ
± 0,071°/4σ
± 0,053°/3σ
± 0,071°/4σ
Bauelementespektrum 99,8% 99,9% 99,8%
BE-Kameratyp 36 33 25
Beleuchtungsebenen 6 6 6
Einstellmöglichkeiten der
Beleuchtungsebenen
256
6
256
6
256
6
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad-Geometrien, den kundenspezifischen
Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird
b) Bei Verwendung von Standardpipetten
c) Genauigkeitswert gemessen gemäß herstellerneutralem IPC-Standard
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2
3.7 Portalsystem Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
122
3.7 Portalsystem
3.7.1 Lage der Portale
3
Abb. 3.7 - 1 Lage der Portale
(1) Portal 1 (D1 und D2)
(2) Portal 2 (D2)
Das Portalsystem ist aus den Funktionsgruppen
– X-Achse und
– Y-Achse aufgebaut.
