Betriebsanleitung SIPLACE D1/D2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.1 Transport und Anlieferungskonfiguration
185
4 Aufstellen und Inbetriebnahme
4.1 Transport und Anlieferungskonfiguration
4.1.1 Transportverpackung
Der Automat und die BE-Wagen werden innerhalb Europas auf zwei Paletten und in Plastik ver-
packt ausgeliefert. Der Versand nach Übersee erfolgt in zwei stabilen Holzkisten.
4.1.1.1 Abmessungen der Transportverpackungen
4
4
4

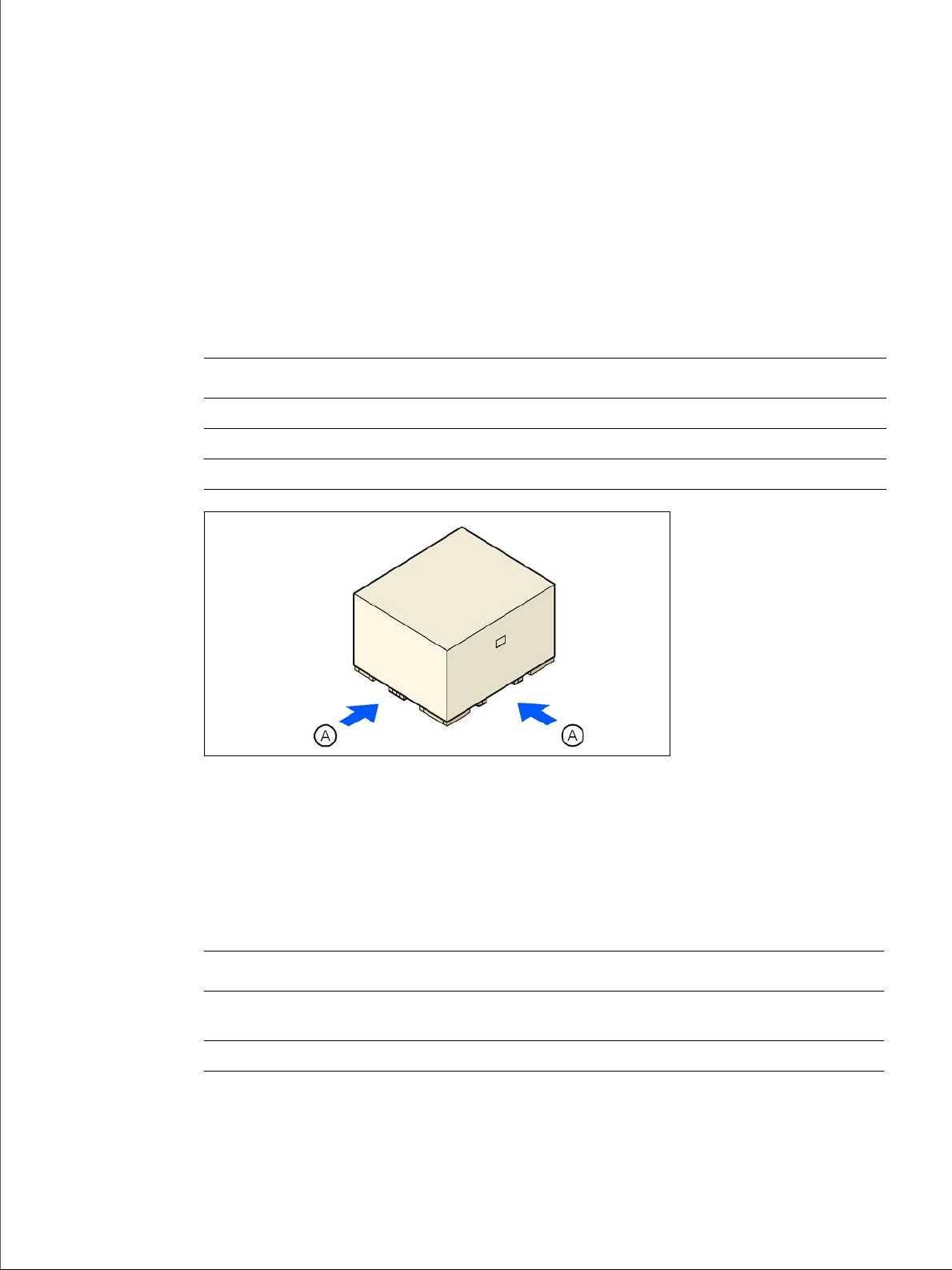

Abb. 4.1 - 1 Transportkiste - Abmessungen in Millimeter
(A) Ansatzpunkte für den Gabelstapler
4.1.1.2 Gewicht des versandfertigen Automaten
Die folgende Tabelle enthält die Gewichtsangaben der versandfertigen Automaten einschließlich
Verpackung.
4
Transportkiste für den Automaten Transportkiste für die BE-Wagen
Länge 2570 mm 1700 mm
Breite 1860 mm 1200 mm
Höhe 1600 mm 1300 mm
Gewicht Versand innerhalb Europas Versand nach Übersee
SIPLACE D1
SIPLACE D2
2240 kg
2258 kg
2604 kg
2622 kg
BE-Wagen 370 kg 450 kg
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D1/D2
4.1 Transport und Anlieferungskonfiguration Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
186
4.1.2 Lieferung kontrollieren
→ Lagern Sie den Automaten in der Verpackung, bis er Raumtemperatur erreicht hat. Anderen-
falls besteht Kondensationsgefahr.
→ Kontrollieren Sie die Lieferung auf Beschädigungen.
→ Überprüfen Sie die Schocksensoren.
→ Packen Sie den Automaten und das Zubehör aus und überprüfen Sie die Lieferung auf Voll-
ständigkeit (Referenzlieferschein).
→ Dokumentieren Sie das Ergebnis im Installationssreport / Abnahmeprotokoll.
4.1.3 Anlieferungskonfiguration
Bei Anlieferung ist der Automat folgendermaßen konfiguriert:
– Die Transportspur des Einfachtransports ist auf eine Breite von 210 mm eingestellt. Beim
Doppeltransport beträgt die Breite von Transportspur 1 100 mm, die von Transportspur 2
210 mm. Diese voreingestellten LP-Transportbreiten erleichtern die Demontage des Anbau-
satzes und des Transports an der Eingabeseite des Automaten, wenn die Demontage aus
Platzgründen zum Transportieren des Automaten erforderlich ist.
– Beide Tastaturen (Pos. 1 in Abb. 4.1 - 2
) sind abgesteckt.
– Die Auflagebleche für die Tastaturen (Pos. 2 in Abb. 4.1 - 2
) sind ausgehängt.
– Beide Monitore (Pos. 3 in Abb. 4.1 - 2
) sind demontiert.
– Beide Meldeleuchten (Pos. 4 in Abb. 4.1 - 2
) sind demontiert.
– Alle Portalachsen sind mit Transportsicherungen fixiert.
Betriebsanleitung SIPLACE D1/D2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.1 Transport und Anlieferungskonfiguration
187
4
Abb. 4.1 - 2 Anlieferungskonfiguration der D1/D2 Automaten
(1) Tastatur
(2) Auflageblech für Tastatur
(3) Monitor
(4) Meldeleuchte
(T) LP-Transportrichtung
