3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2 3.7 Portalsystem Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 122 3.7 Port alsystem 3.7.1 Lage der Portale 3 Abb. 3.7 - 1 Lage der Portale (1) Portal 1 …
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.6 Bestückkopf
121
Pipettentypen 5xx (Standard)
4xx + Adapter
8xx + Adapter
9xx + Adapter
5xx (Standard)
4xx + Adapter
8xx + Adapter
9xx + Adapter
5xx (Standard)
4xx + Adapter
8xx + Adapter
9xx + Adapter
X/Y-Genauigkeit
c
± 37,5 µm/3σ
± 50 µm/4σ
± 37,5 µm/3σ
± 50 µm/4σ
± 30 µm/3σ
± 40 µm/4σ
Winkelgenauigkeit ± 0,053°/3σ
± 0,071°/4σ
± 0,053°/3σ
± 0,071°/4σ
± 0,053°/3σ
± 0,071°/4σ
Bauelementespektrum 99,8% 99,9% 99,8%
BE-Kameratyp 36 33 25
Beleuchtungsebenen 6 6 6
Einstellmöglichkeiten der
Beleuchtungsebenen
256
6
256
6
256
6
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad-Geometrien, den kundenspezifischen
Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird
b) Bei Verwendung von Standardpipetten
c) Genauigkeitswert gemessen gemäß herstellerneutralem IPC-Standard
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2
3.7 Portalsystem Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
122
3.7 Portalsystem
3.7.1 Lage der Portale
3
Abb. 3.7 - 1 Lage der Portale
(1) Portal 1 (D1 und D2)
(2) Portal 2 (D2)
Das Portalsystem ist aus den Funktionsgruppen
– X-Achse und
– Y-Achse aufgebaut.
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.7 Portalsystem
123
3.7.2 Aufbau der X-Achse
3

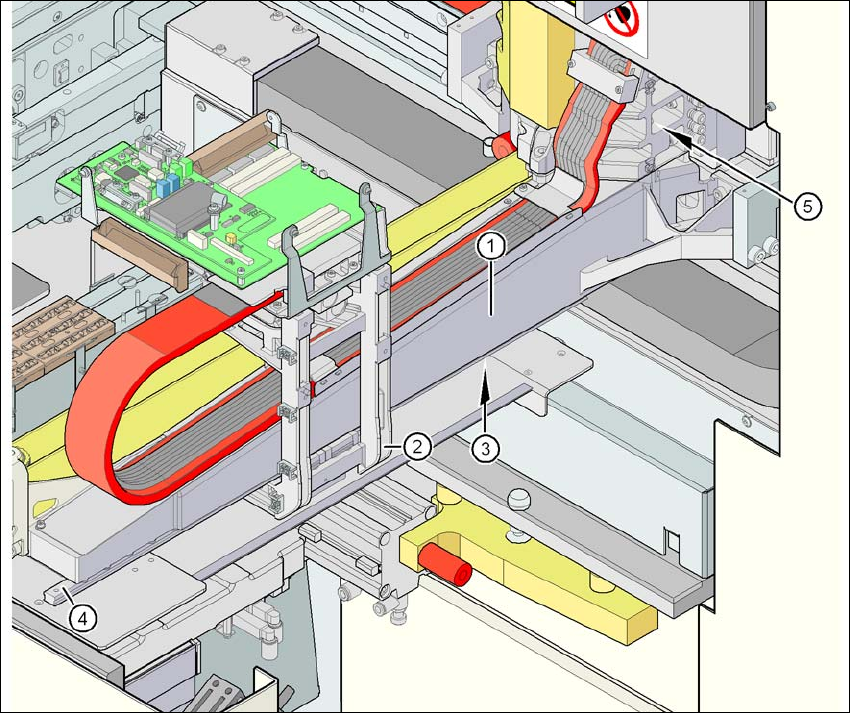

Abb. 3.7 - 2 Aufbau der X-Achse
Die X-Achse besteht im Wesentlichen aus folgenden Hauptbaugruppen:
– Portalausleger (1)
– Kopfhalterung (2)
– Lineares Messsystem (3)
– X-Führungssystem (4)
– X-Drehstrom-Servomotor (5)
Die Kopfhalterung nimmt folgende Komponenten auf:
– Unterportalkamera (LP-Kamera des LP-Visionmoduls)
–Kopfplatine
– Messkopf des Messsystems der X-Achse
– Collect&Place Kopf (SIPLACE D2)
– Collect&Place Kopf und Pick&Place Kopf (SIPLACE D1)
