3.10.8 Technische Daten der S-Zuführmodule
Die folgenden Seiten enthalten Abbildungen aller S-Zuführmodule, die technischen Daten und die
Stellmöglichkeiten der Zuführmodule am Automaten.
3.10.8.1 Gurtzuführmodul 8 mm S II
3
Abb. 3.10 - 1 Gurtzuführmodul 8 mm S II
Artikelnummer 00141096-xx 3
Breite 30,6 mm 3
Spuren pro Zuführmodul 2 3
Belegte Zuführmodul-Stellplätze 1 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 15 3
Bauelementevorrat bei 7"-Spulen ca. 4.000 Stück 3
Transportschrittweite 2mm / 4mm 3
Gurtmaterial Papier- oder Blistergurt 3
Max. BE-Höhe 2,5 mm 3
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2
3.10 Zuführmodule Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
148

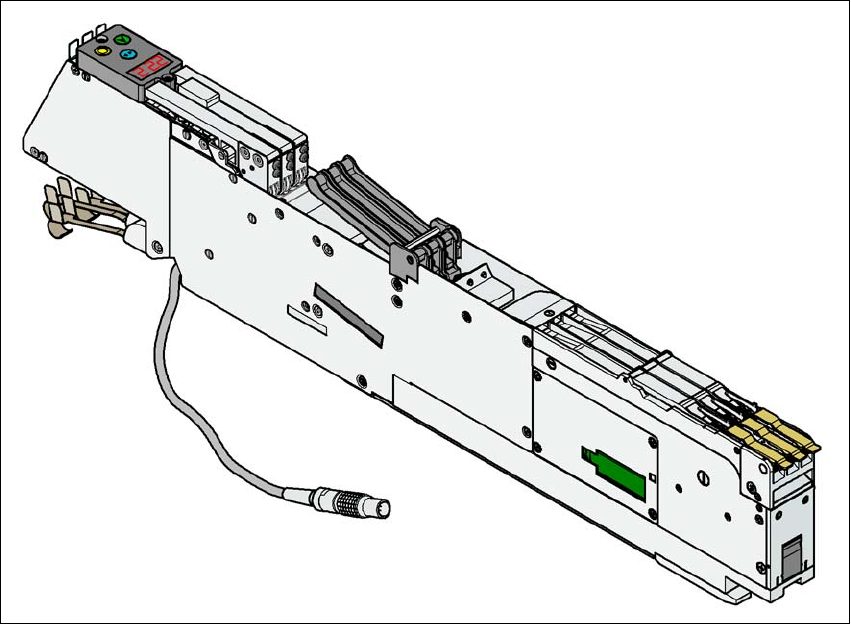

3.10.8.2 Gurtzuführmodul 3 x 8 mm S
Abb. 3.10 - 2 Gurtzuführmodul 3 x 8 mm S
Artikelnummer 00141098-xx 3
Breite 30,6 mm 3
Spuren pro Zuführmodul 3 3
Belegte Zuführmodul-Stellplätze 1 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 15 3
Bauelementevorrat bei 7"-Spulen ca. 4.000 - 10.000 Stück 3
Transportschrittweite 2 mm / 4 mm / 8 mm 3
Gurtmaterial Papier- oder Blistergurt 3
Max. BE-Höhe 2,5 mm 3
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 Zuführmodule
149

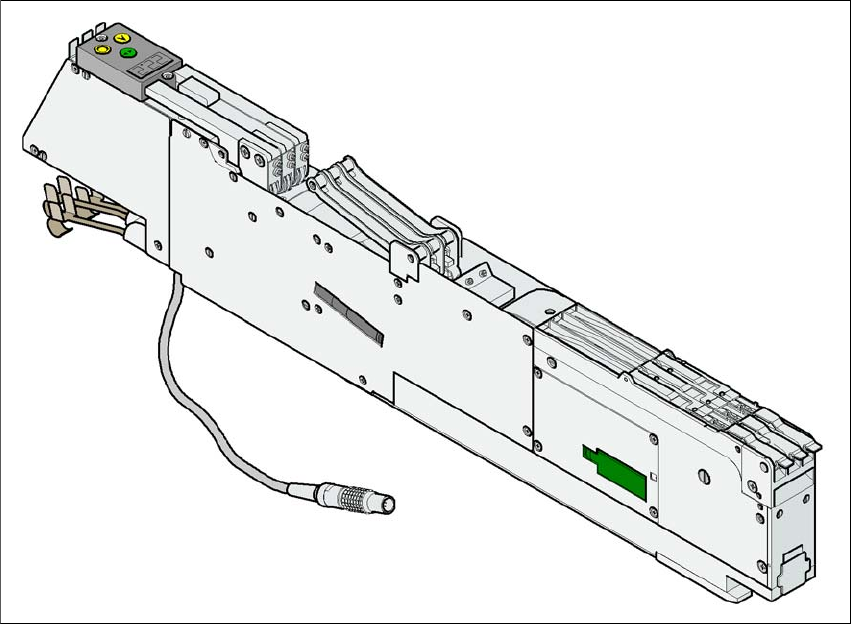

3.10.8.3 Gurtzuführmodul 3 x 8 mm S für 01005-Bauelemente
Abb. 3.10 - 3 Gurtzuführmodul 3x8mm S für 01005-Bauelemente
3
Artikelnummer 00176100-xx 3
Breite 30,6 mm 3
Spuren pro Zuführmodul 3 3
Belegte Zuführmodul-Stellplätze 1 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 15 3
Bauelementevorrat bei 7"-Spulen ca. 10.000 Stück 3
Transportschrittweite 2 mm / 4 mm 3
Gurtmaterial Papiergurt 3
Max. BE-Höhe 0,7 mm 3
Bauelementespektrum 01005/0201/0402 3
