Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.7 Portalsystem 123 3.7.2 Aufbau der X-Achse 3 Abb. 3.7 - 2 Aufbau der X-Achse Die X-Achse besteht im W es…
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2
3.7 Portalsystem Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
122
3.7 Portalsystem
3.7.1 Lage der Portale
3
Abb. 3.7 - 1 Lage der Portale
(1) Portal 1 (D1 und D2)
(2) Portal 2 (D2)
Das Portalsystem ist aus den Funktionsgruppen
– X-Achse und
– Y-Achse aufgebaut.
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.7 Portalsystem
123
3.7.2 Aufbau der X-Achse
3
Abb. 3.7 - 2 Aufbau der X-Achse
Die X-Achse besteht im Wesentlichen aus folgenden Hauptbaugruppen:
– Portalausleger (1)
– Kopfhalterung (2)
– Lineares Messsystem (3)
– X-Führungssystem (4)
– X-Drehstrom-Servomotor (5)
Die Kopfhalterung nimmt folgende Komponenten auf:
– Unterportalkamera (LP-Kamera des LP-Visionmoduls)
–Kopfplatine
– Messkopf des Messsystems der X-Achse
– Collect&Place Kopf (SIPLACE D2)
– Collect&Place Kopf und Pick&Place Kopf (SIPLACE D1)
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2
3.7 Portalsystem Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
124
3.7.3 Technische Daten der X-Achse
3
3.7.4 Aufbau der Y-Achse
3

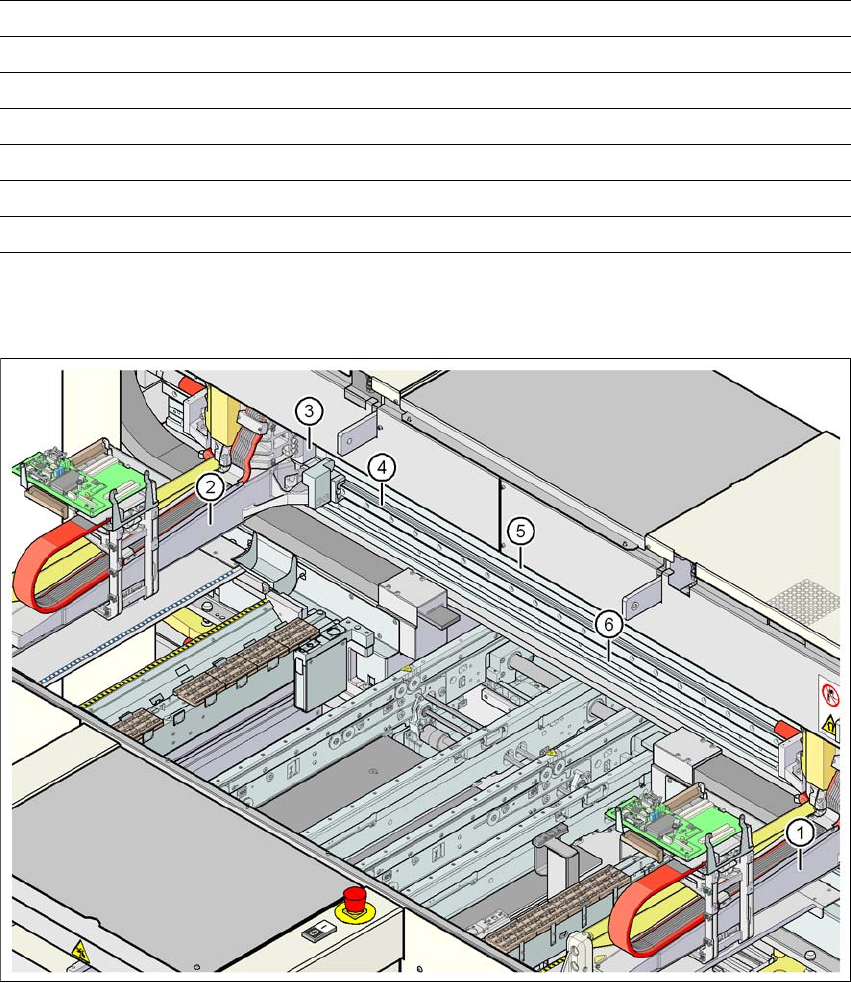

Abb. 3.7 - 3 Aufbau der Y-Achse am Beispiel des D2-Automaten
Antrieb Drehstromservomotor/Zahnriemen
Max. Geschwindigkeit 2,5 m/s
Verfahrweg 470 mm
Wegmesssystem Linearer Metallmaßstab
Messlänge 520 mm
Maßstabslänge 520 mm
Auflösung 1 μm
(1) Portal 1 (SIPLACE D1/D2) (4) Führungssystem
(2) Portal 2 (SIPLACE D2) (5) Permanentmagnet
(3) Adapterplatte (6) Messsystem
