Betriebsanleitung SIPLACE D1/D2 2 Betriebssicherheit Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.5 Si cherheitshinweise zum Betrieb des Automat en 63 2.5.7 Sicherheit shinweise zum Abziehen von Pipetten bei Collect…
2 Betriebssicherheit Betriebsanleitung SIPLACE D1/D2
2.5 Sicherheitshinweise zum Betrieb des Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
62
2.5.6 Sicherheitshinweise zum Eingreifschutz am Eingabeband
QUETSCHGEFAHR 2
Der Eingreifschutz muss immer auf die Höhe der zu bearbeitenden Leiterplatte eingestellt wer-
den. Dabei soll der Zwischenraum zwischen Eingreifschutz und Schutzleiste so klein wie möglich
sein. Der Eingreifschutz ist am Eingabeband des Leiterplattentransports montiert.
→ Greifen Sie niemals durch den Spalt des Eingreifschutzes in das Innere des Automaten. Es
besteht Quetschgefahr durch den Hubtisch.
→ Stellen Sie die Höhe des Eingreifschutzes an den Langlöchern so ein, dass die zu bearbei-
tende Leiterplatte durchtransportiert werden kann.
2

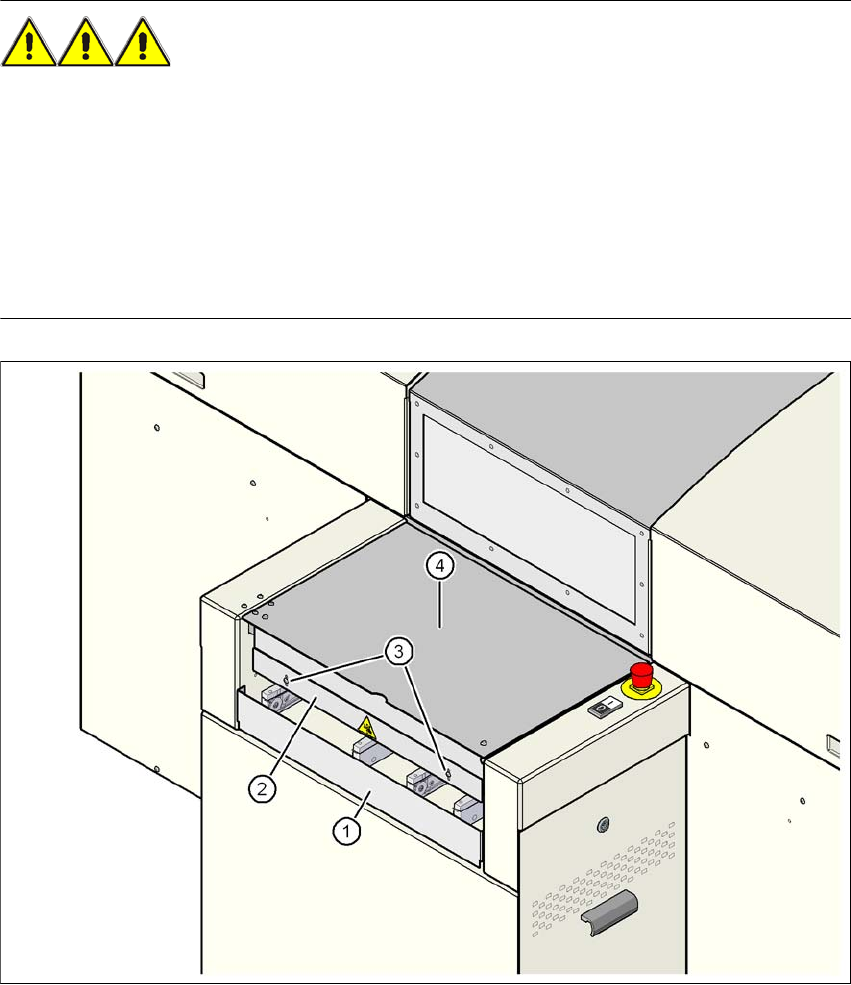

Abb. 2.5 - 3 Eingreifschutz am Eingabeband des Automaten
(1) Schutzleiste (fest montiert)
(2) Eingreifschutz (verstellbar)
(3) Langlöcher zur Höhenverstellung
(4) Abdeckklappe
Betriebsanleitung SIPLACE D1/D2 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.5 Sicherheitshinweise zum Betrieb des Automaten
63
2.5.7 Sicherheitshinweise zum Abziehen von Pipetten bei Collect&Place Köpfen
VORSICHT
VERLETZUNGSGEFAHR FÜR FINGER DURCH SPITZE PIPETTEN 2
Ziehen Sie die Pipetten nicht in der Abhol-/Bestückposition ab (Pos. 2 und 4 in Abb. 2.5 - 4).
Wenn Sie Pipetten manuell von der Pinole abziehen, gehen Sie wie folgt vor:
→ Takten Sie die Pinole, von der Sie die Pipette abziehen wollen, zur Entnahmestelle (Pos. 1
und 3 in Abb. 2.5 - 4
).
→ Ziehen Sie die Pipette hier von der Pinole ab.
2

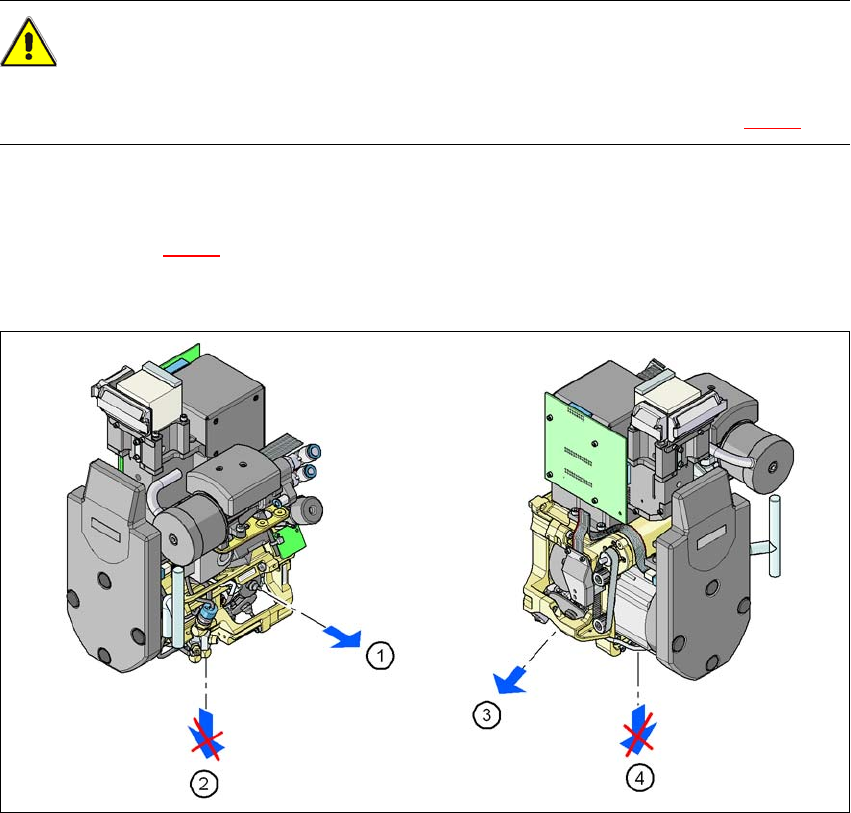

Abb. 2.5 - 4 Position der Pinole bei manuellem Wechsel der Pipette
(1) Entnahmeposition für Pinolen und Pipetten, C&P12
(2) Abhol- und Bestückposition, C&P12
(3) Entnahmeposition für Pinolen und Pipetten, C&P6
(4) Abhol- und Bestückposition, C&P6
2.5.8 Hinweis zur EGB-Sicherheit der Automaten
→ Verwenden Sie ausschließlich Pipetten, die als leitfähig gekennzeichnet sind. Nur so erfüllen
Sie die Voraussetzungen für die EGB-Sicherheit der Automaten.
2 Betriebssicherheit Betriebsanleitung SIPLACE D1/D2
2.5 Sicherheitshinweise zum Betrieb des Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
64
2.5.9 Sicherheitshinweise zum manuellen Verschieben der Z-Achse am P&P Kopf
VORSICHT
QUETSCHGEFAHR AM P&P KOPF 2
Sie dürfen auf keinen Fall die Z-Achse mit der Hand am Puffer der Rückholeinheit nach unten
bewegen. Durch die starke Federkraft des Zylinders besteht beim Zurückschnellen des Puffers
ein Verletzungsrisiko für Ihre Finger. Dies gilt auch für den Innenbereich des TwinHead, wenn die
Kolbenstange in ihre Ausgangslage zurückschnellt.
2
Abb. 2.5 - 5 Quetschgefahr durch die Rückholeinheit am P&P Kopf
(1) Rückholeinheit, Druckluftzylinder
(2) Kolbenstange
(3) Puffer der Rückholeinheit
(A) Quetschstelle für Finger
