Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.4 Abmessungen und Gewicht
107
3.4.6 Rangierabstand und Abstand der BE-Wagen zueinander am D2-Automaten
3

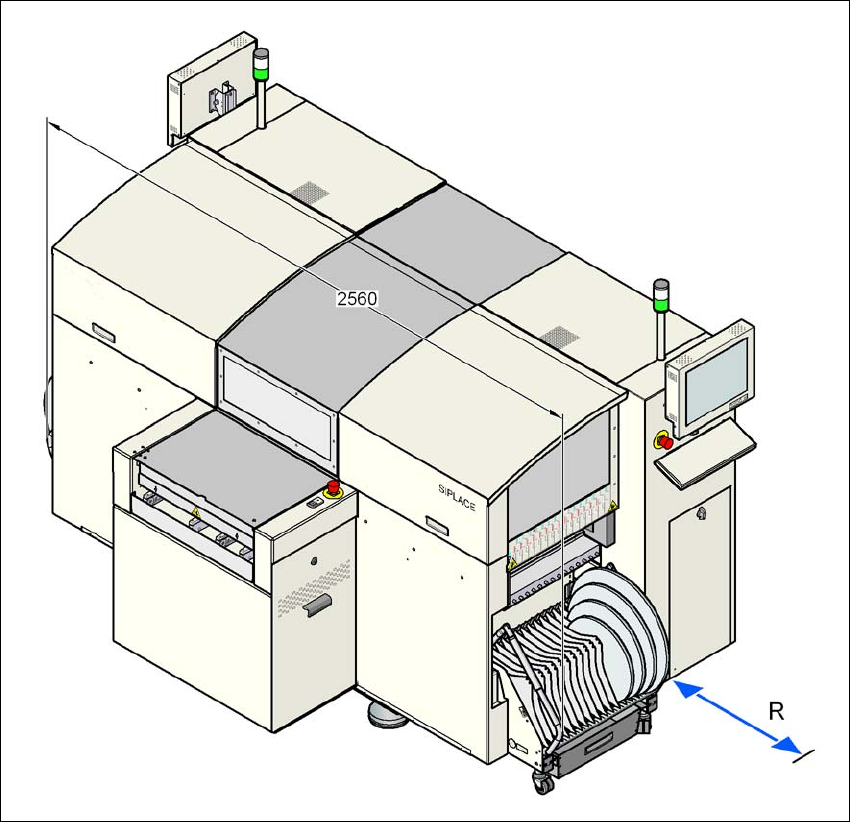

Abb. 3.4 - 5 Rangierabstand und Abstand der BE-Wagen zueinander am D2-Automaten
Der Abstand der BE-Wagen zueinander beträgt 2560 mm.
Der Rangierabstand R des BE-Wagens am Automaten beträgt 1200 mm.
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2
3.4 Abmessungen und Gewicht Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
108
3.4.7 Schwerpunkt des Automaten
3

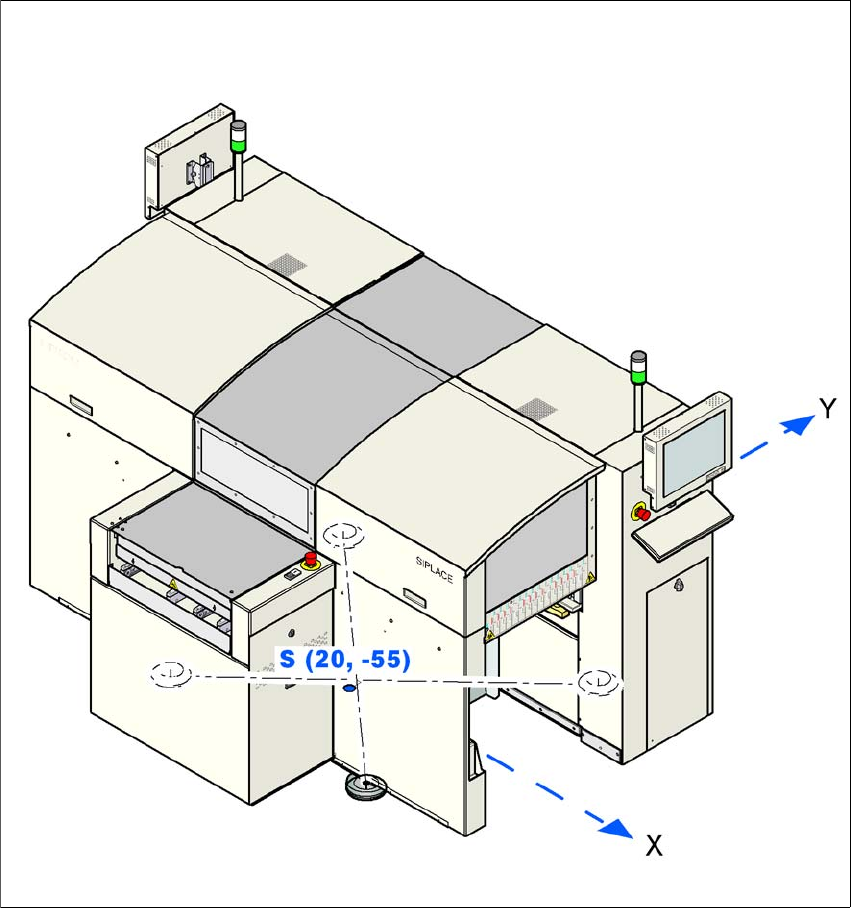

Abb. 3.4 - 6 Schwerpunkt des Automaten in Millimeter
X-Koordinate 30 mm
Y-Koordinate -55 mm
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.5 Baugruppenübersichten
109
3.5 Baugruppenübersichten
3.5.1 Baugruppenübersicht SIPLACE D1
3

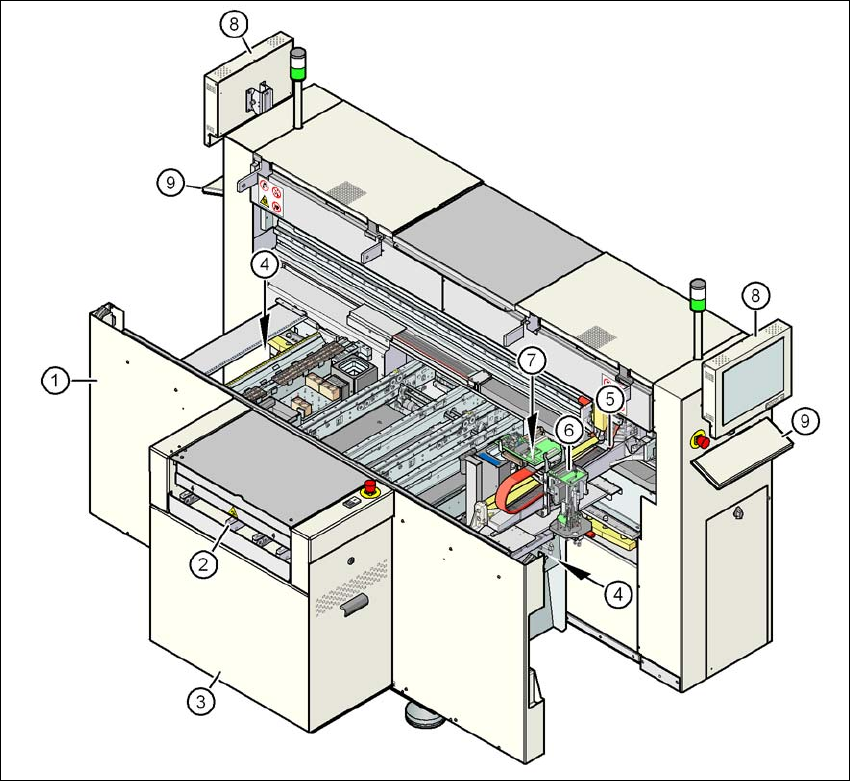

Abb. 3.5 - 1 Baugruppenübersicht SIPLACE D1
(1) Maschinenrahmen
(2) Leiterplattentransport (flexibler Doppeltransport)
(3) Anbausatz
(4) Gurtschneidgerät, Leergurtleitkanal (2x)
(5) Portal 1
(6) P&P Kopf
(7) C&P Kopf
(8) Monitor (2x)
(9) Tastatur (2x)
