Betriebsanleitung SIPLACE D1/D2 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.16 Koplanaritäts-Lasermodul
311
6
Abb. 6.16 - 5 Koplanaritäts-Lasermodul
(1) Laser Sensor
(2) Detektor
(3) Laseremitter
(4) Montagewinkel
(5) Controller
(6) LED-Anzeigen, Anschlüsse am Controller
LED avg avg1 avg2
Aus Aus Keine Mittelung
Rot Aus Mittelung 1
Aus Rot Mittelung 2
Rot Rot Mittelung 3
LED State Zustandsanzeige
6 Stationserweiterungen Betriebsanleitung SIPLACE D1/D2
6.17 Vakuumpumpe Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
312
6.17 Vakuumpumpe
Artikel-Nr. 00119017-xx Vakuumpumpe
Artikel-Nr. 00119899-xx Anschluss-Kit Vakuumpumpe D1/D2
Jeder Collect&Place Kopf verfügt über einen eigenen Vakuumerzeuger, der den Halte- und Be-
stückkreis mit dem notwendigen Vakuum versorgt. Der Vakuumerzeuger arbeitet nach dem Ven-
turi-Prinzip.
Der Druckluftverbrauch des D2-Automaten beträgt 485 Nl/min. Das bedeutet, dass die Druckluft-
versorgung dementsprechend dimensioniert sein muss. Reicht die Kapazität beim Betreiber vor
Ort nicht aus, würden hohe Investitionskosten anfallen. Aus diesem Grunde bieten wir Ihnen eine
Vakuumpumpe an, um die geforderte Vakuumversorgung zu erzielen.
Weitere Vorteile bei Einsatz der Vakuumpumpe sind:
– Der Druckluftverbrauch des Automaten halbiert sich in etwa.
– Der Eingangsdruck reduziert sich.
– Der Automat lässt sich leicht in bestehende Linien integrieren.
– Die laufenden Betriebskosten sinken je nach Höhe der Energiekosten
Die Vakuumpumpe ist wartungsfrei und 100% ölfrei. Ihre Kapazität reicht aus, die Haltekreise der
Collect&Place-Köpfe zu versorgen.
Bestückautomat Druckluftverbrauch
a
des Automaten
a) Unter atmosphärischen Normalbedingungen bei 20°C und 1013 hPa
SIPLACE D1
ohne Vakuumpumpe
mit Vakuumpumpe
345 Nl/min (C&P/P&P)
205 Nl/min (C&P/P&P)
SIPLACE D2
ohne Vakuumpumpe
mit Vakuumpumpe
485 Nl/min (2 x C&P)
205 Nl/min (2 x C&P)
Betriebsanleitung SIPLACE D1/D2 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.18 SIPLACE Productivity-Lift
313
6.18 SIPLACE Productivity-Lift
6.18.1 Konzept der Parallelbestückung
In der Regel sind Bestücklinien in Serie angeordnet und seriell miteinander verkettet. Das Be-
stückprogramm wird sequenziell abgearbeitet, während die Leiterplatten von einer Maschine zur
nächsten transportiert werden. Dies bedeutet, dass die Bestückung einer Leiterplatte auf unter-
schiedliche Automaten verteilt ist.
6

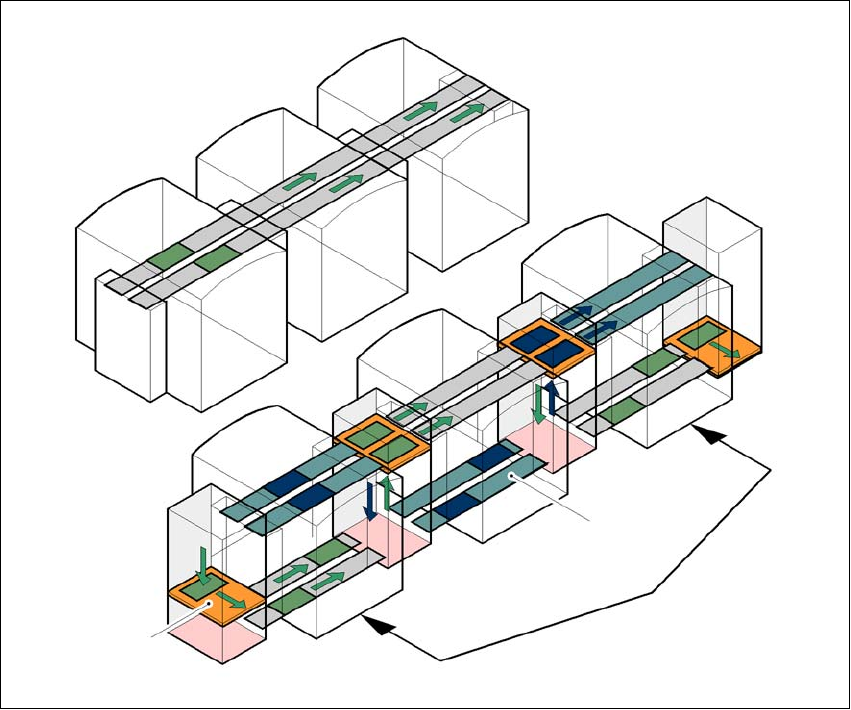

Abb. 6.18 - 1 Serielle und parallele Linien im Vergleich
Bei der parallelen Verkettung werden die Bestückinhalte einzelner Automaten zusammengefasst.
Mehrere Automaten arbeiten dasselbe Bestückprogramm ab. Sie bestücken alle Bauelemente
auf einer Maschine, die in der seriellen Verarbeitung auf mehrere Automaten verteilt sind. Ist die
Kapazität eines Automaten ausgelastet, werden die Leiterplatten zum nächsten Automaten mit
demselben Bestückprogramm transportiert und dort bestückt. Diese Kombination von Maschinen
mit gleichem Bestückinhalt wird als Gruppe oder Cluster bezeichnet.
Serielle Linie
Parallele Linie
Unterflurtransport
Gruppe (Cluster)
Horizontal-/
Vertikallift
