6 Stationserweiterungen Betriebsanleitung SIPLACE D1/D2 6.1 Pipettenwechsler Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 274 → Setzen Sie zunächst das Magazin mit der Seite der Zentr ierbohrung (Pos. 3 in Abb. 6.1 - …
Betriebsanleitung SIPLACE D1/D2 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler
273
6.1.2.6 Magazin wechseln
→ Zum Entfernen des Magazins drücken Sie den Federhaken (Pos. 1) vom Magazin weg und
heben das Magazin aus dem Träger.
6

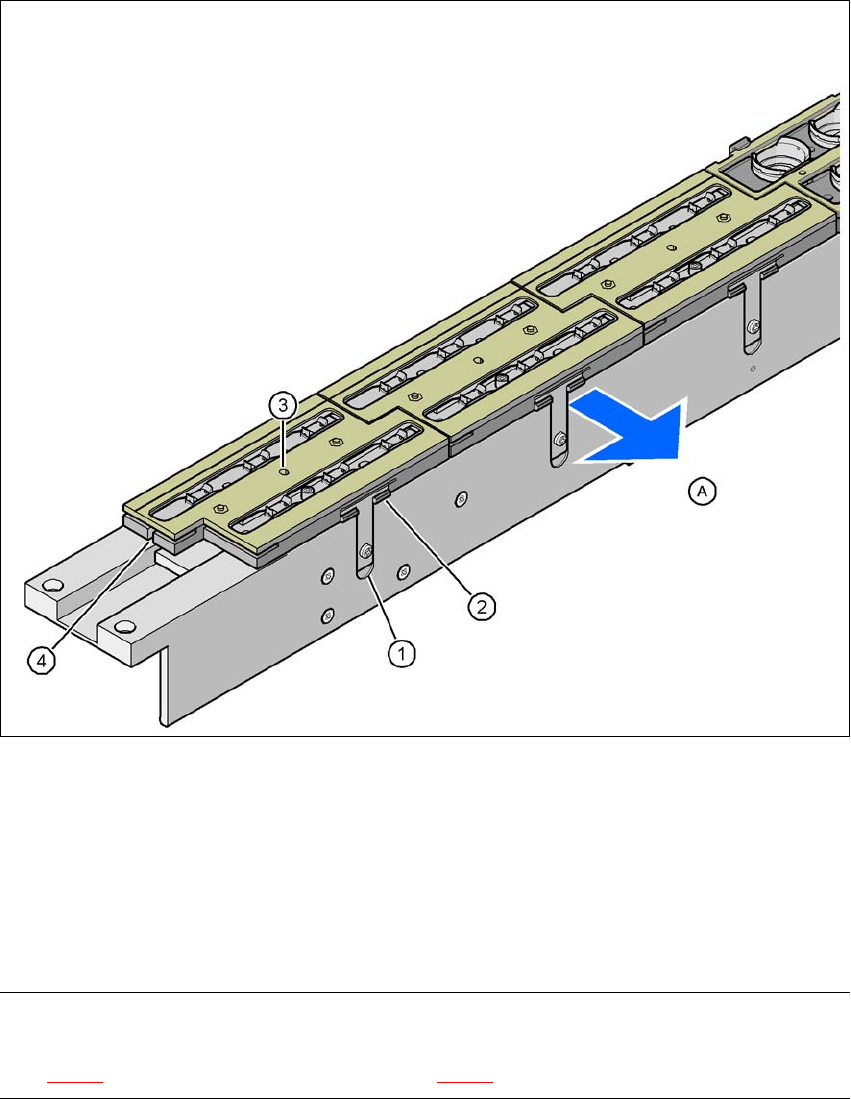

Abb. 6.1 - 9 Magazin wechseln
(1) Federhaken
(2) Halteklammer
(3) Zentrierbohrung
(4) Langloch
(A) Federhaken vom Magazin wegdrücken
HINWEIS
Das Magazin muss so eingesetzt werden, dass die Zentrierstifte in die Zentrierbohrung (Pos. 3 in
Abb. 6.1 - 9) und in das Langloch (Pos. 4 in Abb. 6.1 - 9) gleiten. 6
6 Stationserweiterungen Betriebsanleitung SIPLACE D1/D2
6.1 Pipettenwechsler Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
274
→ Setzen Sie zunächst das Magazin mit der Seite der Zentrierbohrung (Pos. 3 in Abb. 6.1 - 9)
und dem Langloch (Pos. 4 in Abb. 6.1 - 9
) auf den Träger auf. Die beiden Noppen des Maga-
zins müssen in die Halteklammer (Pos. 2 in Abb. 6.1 - 9
) gleiten.
→ Drücken Sie den Federhaken vom Magazin weg.
→ Drücken Sie das Magazin plan auf den Träger auf und lassen Sie den Federhaken los. Der
Federhaken muss einrasten.
6.1.2.7 Lageerkennung
Jedes Magazin des Pipettenwechslers hat eine Positionsmarke für die Lageerkennung.
6

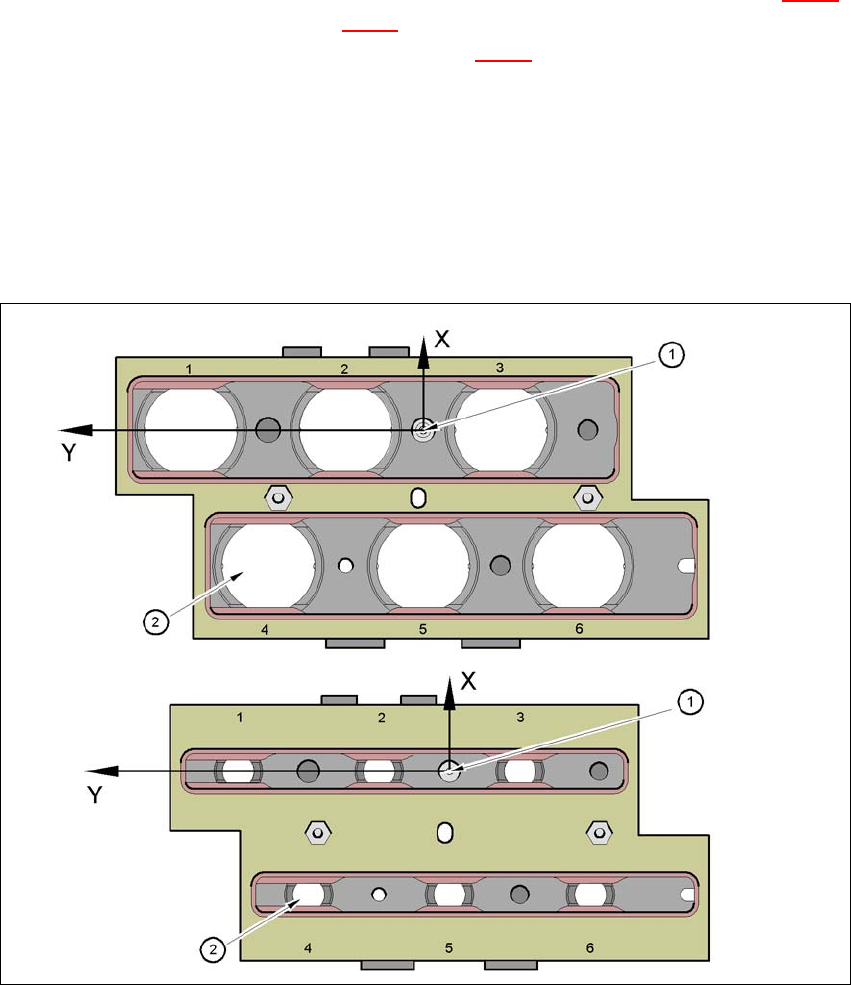

Abb. 6.1 - 10 Pipettenwechsler - Lageerkennung
(1) Positionsmarke
(2) Lage der Pipetten im Magazin zur Positionsmarke
Betriebsanleitung SIPLACE D1/D2 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler
275
6.1.3 Pipettenwechsler für den SIPLACE Pick&Place Kopf
Artikel-Nr. 00119817-xx Pipettenwechsler P&P, D1
Artikel-Nr. 03048676-xx Magazin für 2 Pipetten
Artikel-Nr. 03048639-xx Magazin für 1 Pipette
6.1.3.1 Beschreibung
Dieser Pipettenwechsler kann bis zu 10 Pipettenmagazine aufnehmen. Zwei Magazintypen ste-
hen zur Verfügung: Standardmagazine und Magazine für Sonderpipetten oder Greifer. Die Maga-
zine sitzen auf einem gemeinsamen Träger. Sie sind jeweils mit zwei Zylinderstiften zentriert und
mit zwei Senkkopfschrauben fixiert.
Standardkonfiguration: 2 Magazine für je zwei Pipetten
1 Magazin für Sonderpipette oder Greifer
6

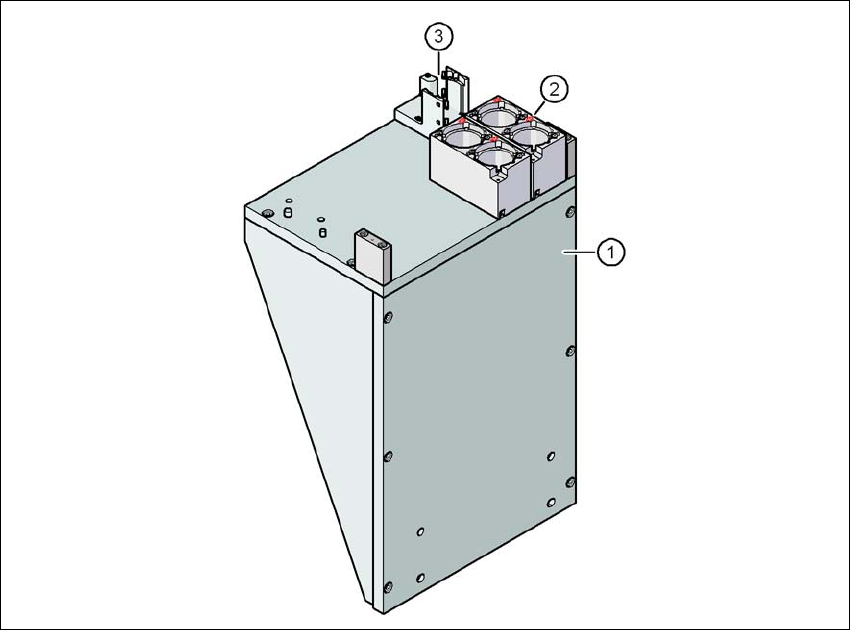

Abb. 6.1 - 11 Pipettenwechsler für den SIPLACE P&P Kopf
(1) Träger
(2) Magazin für 2 Pipetten
(3) Magazin für Sonderpipetten oder Greifer
