3.10.8.4 Gurtzuführmodul 3 x 8 mm S für 0201/0402-Bauelemente
3

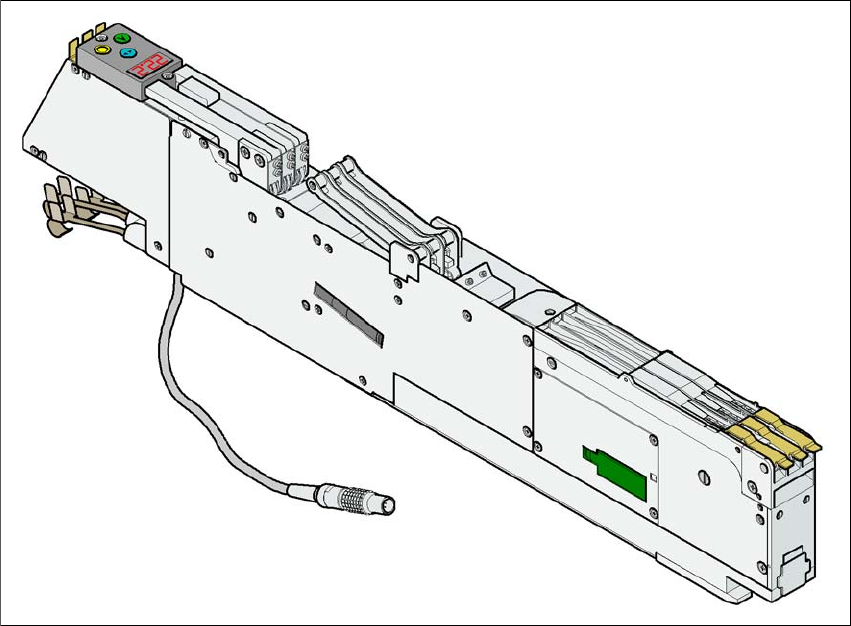

Abb. 3.10 - 4 Gurtzuführmodul 3x8mm S für 0201/0402-Bauelemente
3
Artikelnummer 00141099-xx 3
Breite 30,6 mm 3
Spuren pro Zuführmodul 3 3
Belegte Zuführmodul-Stellplätze 1 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 15 3
Bauelementevorrat bei 7"-Spulen ca. 10.000 Stück 3
Transportschrittweite 2 mm / 4 mm 3
Gurtmaterial Papiergurt 3
Max. BE-Höhe 0,7 mm 3
Bauelementespektrum 0201/0402 3
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 Zuführmodule
151
3.10.8.5 Gurtzuführmodul 3 x 8 mm SL für 0201 und größere Bauelemente
3

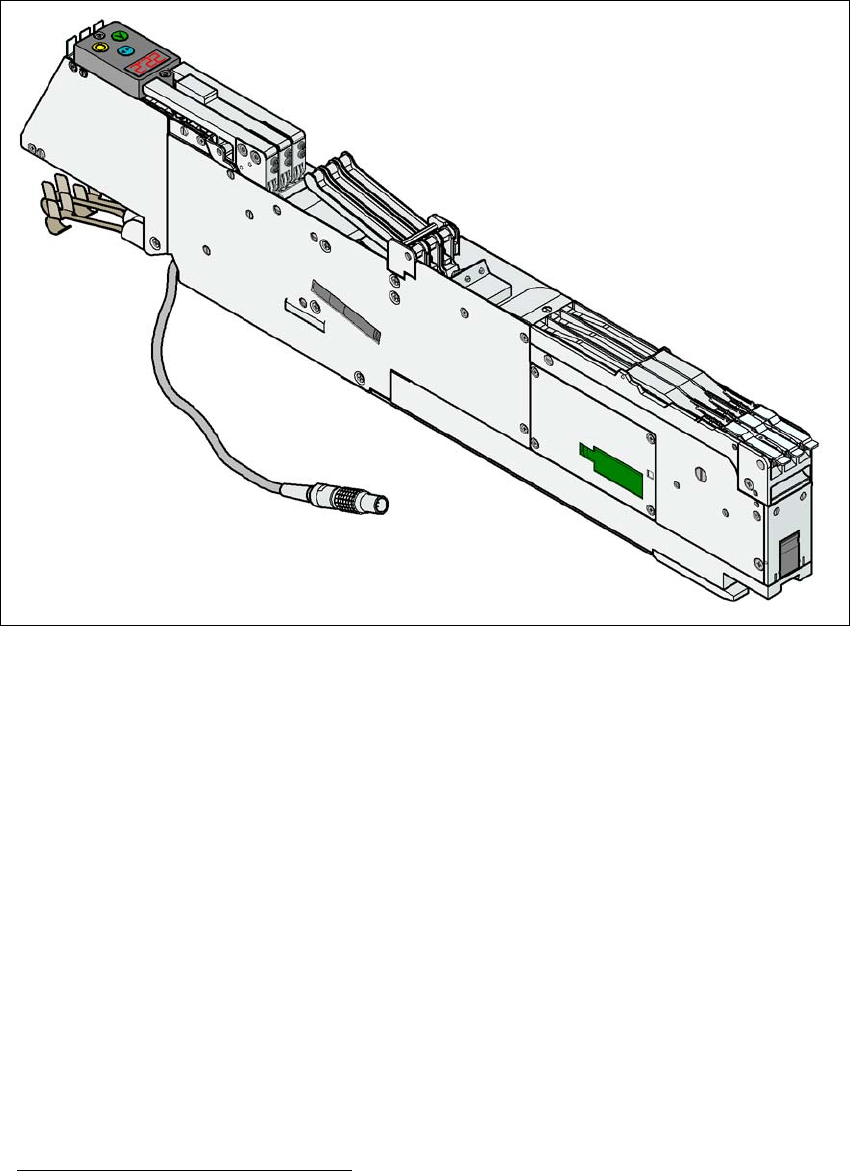

Abb. 3.10 - 5 Gurtzuführmodul 3x8mm SL
a
für 0201 und größere Bauelemente
3
Artikelnummer 00141088-xx 3
Breite 30,6 mm 3
Spuren pro Zuführmodul 3 3
Belegte Zuführmodul-Stellplätze 1 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 15 3
Bauelementevorrat bei 7"-Spulen ca. 10.000 Stück 3
Transportschrittweite 2 mm / 4 mm / 8 mm 3
Gurtmaterial Papier- oder Blistergurt 3
Max. BE-Höhe 2,5 mm 3
Bauelementespektrum ab 0201 3
2 Abholpositionen vordere Position: BE ≥ 1,6 mm
hintere Position: BE ≤ 1,6 mm 3
3
Beim diesem Zuführmodul wurde das neue Prinzip "Feed on Demand" (Zuführen nach Anforde-
rung) realisiert, um das Verwerfen von Bauelementen zu reduzieren. Die BE werden erst dann zur
Abholposition transportiert, wenn der Bestückkopf zur Abholposition fährt.
a SL = Shutterless, d.h. ohne BE-Abdeckung
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2
3.10 Zuführmodule Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
152
3.10.8.6 Gurtzuführmodul 12/16 mm S
3

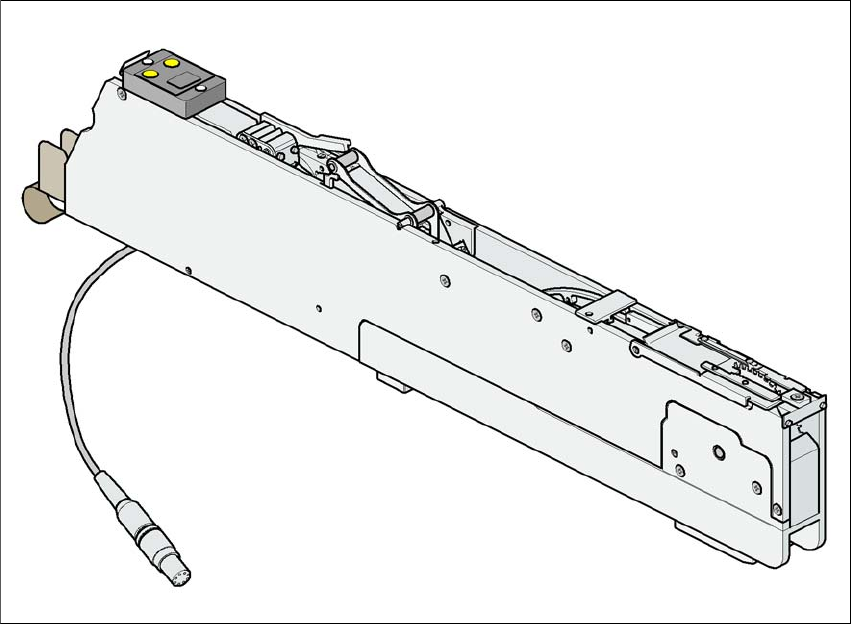

Abb. 3.10 - 6 Gurtzuführmodul 12/16 mm S
Artikelnummer 00141092-xx 3
Breite 30,3 mm 3
Spuren pro Zuführmodul 1 3
Belegte Zuführmodul-Stellplätze 1 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 15 3
Bauelementevorrat bei 7"-Spulen ca. 4.000 Stück 3
Transportschrittweite von 4 bis 24 mm in 4 mm - Schritten 3
Gurtmaterial Papier- oder Blistergurt 3
Max. BE-Höhe 14 mm 3
