6 Stationserweiterungen Betriebsanleitung SIPLACE D1/D2 6.16 Koplanaritäts-Lasermodul Ab Softw areversion SR.605.xx Ausgabe 07/2008 DE 310 6.16.5 Lage des Koplanarität s- Lasermoduls am D1-Automaten 6 Abb. 6.16 - 4 Lage …
Betriebsanleitung SIPLACE D1/D2 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.16 Koplanaritäts-Lasermodul
309
Das Koplanaritäts-Lasermodul wird in Kombination mit der optischen Bauelemente-Zentrierung
eingesetzt. Bauelemente mit verbogenen oder fehlenden Anschlussbeinchen werden erkannt und
ggf. entsorgt.
6.16.3 Technische Daten
6
6
6
6.16.4 Einschränkungen
– Das Bauelement soll mindestens zwei bzw. maximal vier Reihen von Gullwing-Beinchen auf-
weisen.
– Die Beinchenreihen sollen zueinander orthogonal angeordnet sein.
– Die Beinchen sollen orthogonal zur Beinchenreihe ausgerichtet sein.
– Die Beinchenenden liegen auf einer Geraden.
– Eine Messung von Bauelementen mit nur einer Beinchenreihe ist nicht möglich.
Bauelemente Gullwing
Genauigkeit ± 18,5 µm (3σ) (Referenz-BE)
± 24,7 µm (4σ)
± 30,5 µm (3σ) (BE bis 32 mm)
± 40,7 µm (4σ)
± 31,3 µm (3σ) (BE bis 55 mm)
± 41,7 µm (4σ)
Max. BE-Größe 55 x 55 mm²
Min. Beinchenabstand 300 µm
Max. BE-Höhe 25 mm
Stellmöglichkeit Stellplatz 2
Bestückkopftyp TwinHead
6 Stationserweiterungen Betriebsanleitung SIPLACE D1/D2
6.16 Koplanaritäts-Lasermodul Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
310
6.16.5 Lage des Koplanaritäts-Lasermoduls am D1-Automaten
6

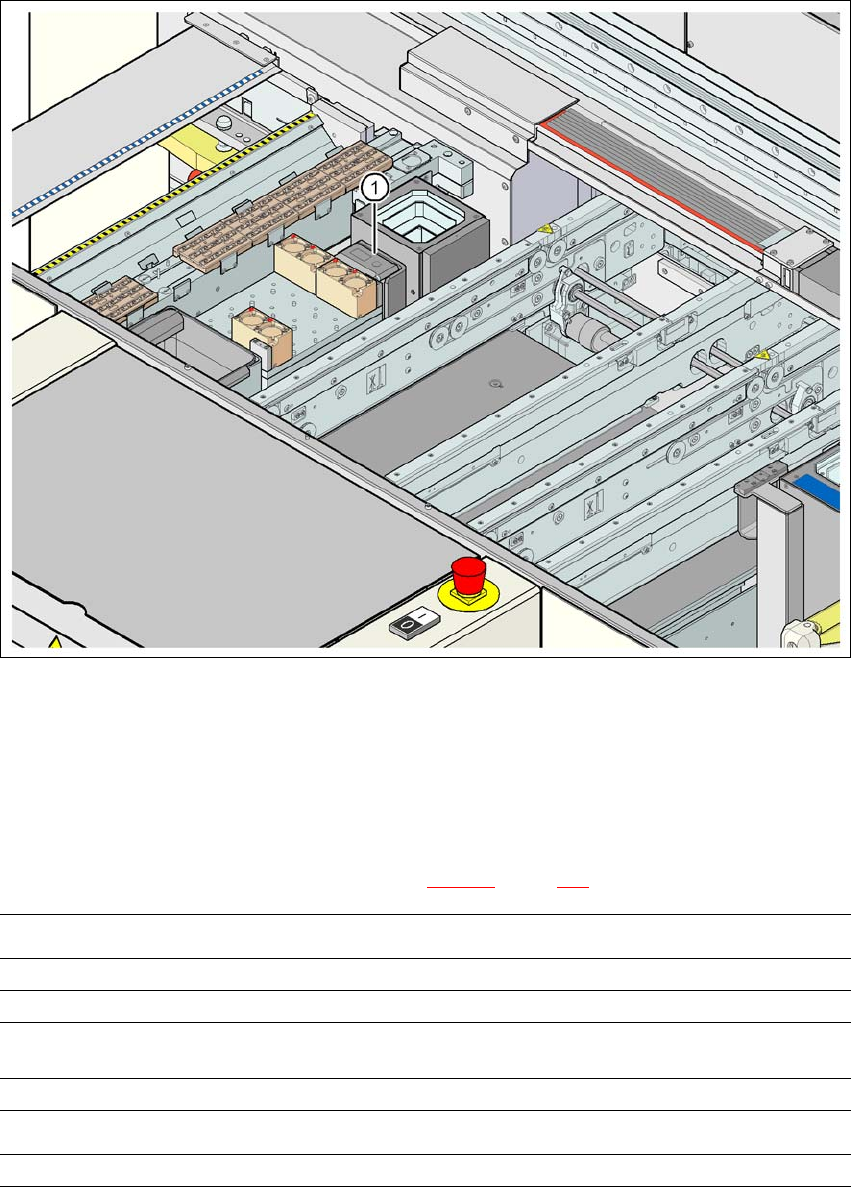

Abb. 6.16 - 4 Lage des Koplanaritäts-Lasermoduls am D1-Automaten
(1) Koplanaritäts-Lasermodul
6.16.6 LED-Anzeigen am Controller
Die Zustände des Koplanaritätsmoduls werden mit LED angezeigt. Die LED befinden sich an der
Unterseite des Controllers (siehe Pos. 6 in Abb. 6.16 - 5
, Seite 311).
LED State Zustandsanzeige
Grün Messobjekt im Messbereich
Gelb Messbereichsmitte
Rot
Außerhalb des Messbereichs,
mit niedriger Reflexion
LED Aus Laser abgeschaltet
LED Power Zustandsanzeige
LED leuchtet Versorgungsspannung vorhanden
Betriebsanleitung SIPLACE D1/D2 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.16 Koplanaritäts-Lasermodul
311
6

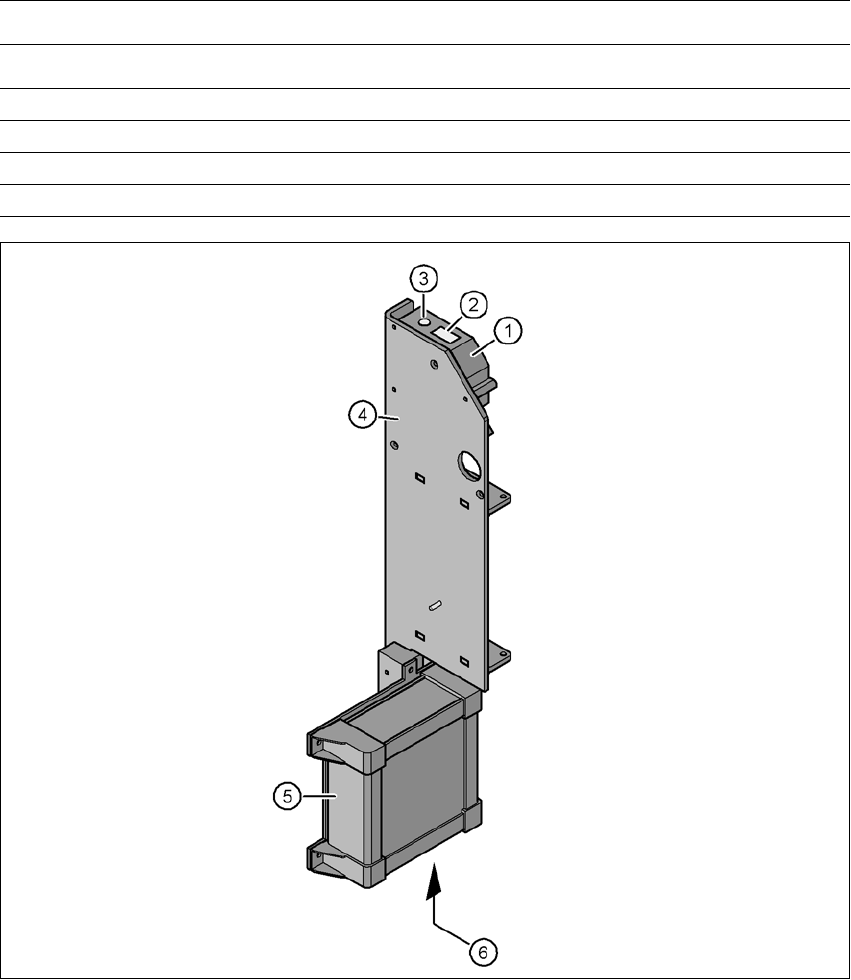

Abb. 6.16 - 5 Koplanaritäts-Lasermodul
(1) Laser Sensor
(2) Detektor
(3) Laseremitter
(4) Montagewinkel
(5) Controller
(6) LED-Anzeigen, Anschlüsse am Controller
LED avg avg1 avg2
Aus Aus Keine Mittelung
Rot Aus Mittelung 1
Aus Rot Mittelung 2
Rot Rot Mittelung 3
LED State Zustandsanzeige
