Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.7 Portalsystem
125
Die Y-Achse besteht im wesentlichen aus folgenden Hauptbaugruppen:
– Y-Linearantrieb mit Permanentmagnet (Pos. 5 in Abb. 3.7 - 3
, Seite 124) und Adapterplatte
(Pos. 3 in Abb. 3.7 - 3
, Seite 124)
– Y-Führungssystem (Pos. 4 in Abb. 3.7 - 3
, Seite 124)
– Y-Messsystem (Pos. 6 in Abb. 3.7 - 3
, Seite 124)
Die Y-Achse wird über einen Linearmotor angetrieben. Der Sekundärteil des Antriebs besteht aus
Permanentmagneten und ist am Maschinenständer montiert. Der Primärteil ist mit dem Portal ver-
schraubt (Adapterplatte). Eine Anticrashschaltung begrenzt die Verfahrwege der Portale gegen-
einander.
3.7.5 Technische Daten der Y-Achse
Antrieb direkt, Linearmotor
Geschwindigkeit max 2,5 m/s
Verfahrweg des Portals, SIPLACE D1
Portal 1: von der Maschinenmitte bis Stellplatz 1
Portal 1: von der Maschinenmitte bis Stellplatz 2
+ 778 mm
- 801 mm
Verfahrweg des Portals, SIPLACE D2
Portal 1: von der Maschinenmitte bis Stellplatz 1
Portal 2: von der Maschinenmitte bis Stellplatz 2
+ 795 mm
+ 677 mm
Wegmesssystem Lineare Metallmaßstäbe
Maßstabslänge 1950 mm
Auflösung 1 μm
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2
3.8 LP-Transportsystem Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
126
3.8 LP-Transportsystem
Standardmäßig ist der Automat mit dem LP-Einfachtransport ausgestattet. Der LP-Doppeltrans-
port ist als Option ab Werk lieferbar (siehe Abschnitt 3.8.7
, Seite 134). Je nach Erfordernis können
Sie die linke oder rechte Seite des LP-Transports als feste Transportseite wählen.
Die Transportbänder werden von Gleichstrommotoren angetrieben. Im Bearbeitungsbereich be-
findet sich der Hubtisch zum Klemmen der Leiterplatten. Die Breite des LP-Transports lässt sich
entweder mit der Bedienoberfläche einstellen oder im Bestückprogramm vorgeben.
3.8.1 Aufbau
3.8.1.1 Aufbau des LP-Einfachtransports
3

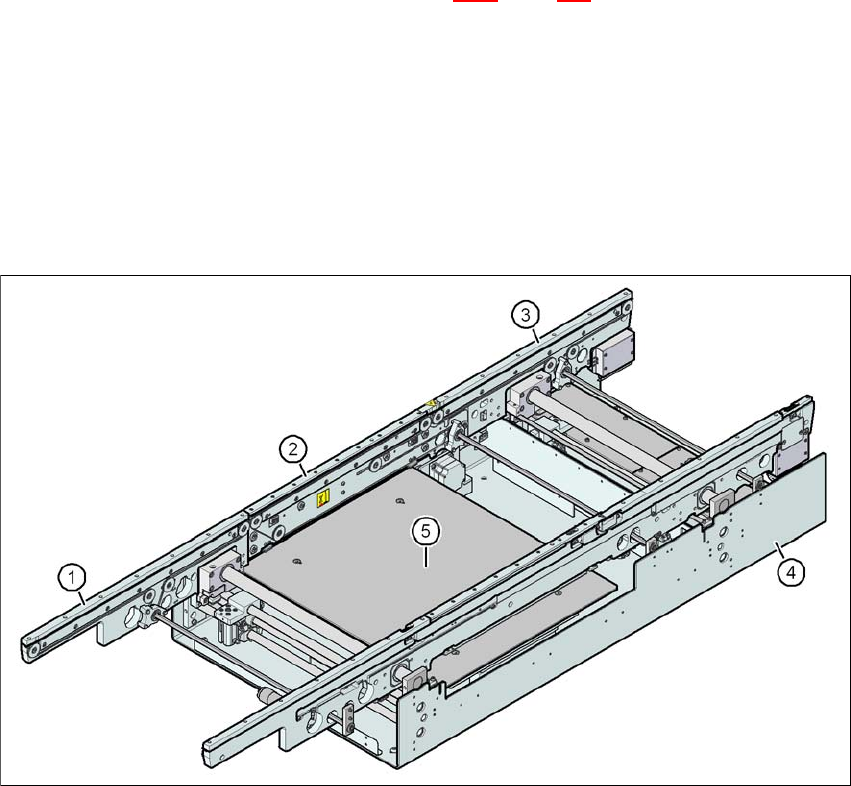

Abb. 3.8 - 1 Aufbau des LP-Einfachtransports
(1) Eingabetransport
(2) Bearbeitungstransport
(3) Ausgabetransport
(4) Montagewanne
(5) Hubtisch
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.8 LP-Transportsystem
127
3.8.1.2 Aufbau des flexiblen Doppeltransports
Der flexible Doppeltransport besitzt zwei elektrisch und mechanisch voneinander unabhängige
Transportspuren.
3

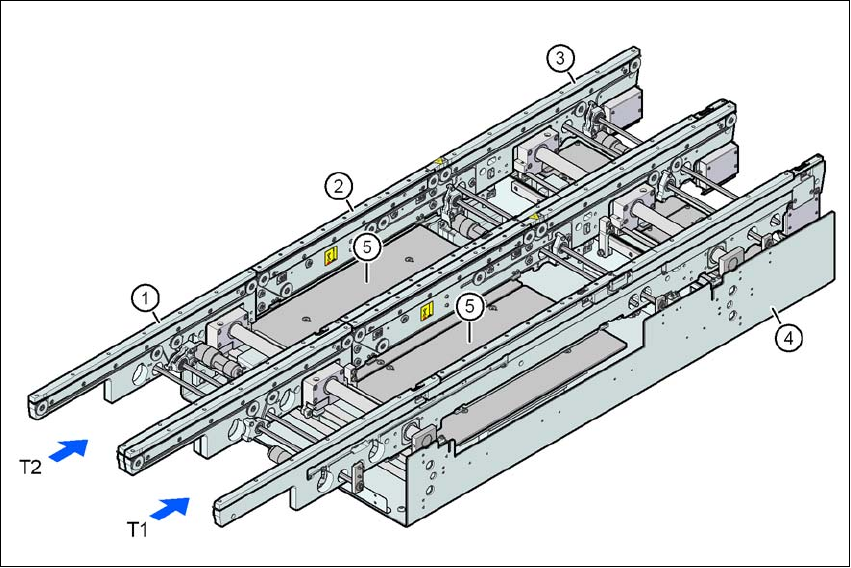

Abb. 3.8 - 2 Aufbau des LP-Doppeltransports
(1) Eingabetransport
(2) Bearbeitungstransport
(3) Ausgabetransport
(4) Montagewanne
(5) Hubtisch
T1 Transportspur 1
T2 Transportspur 2
3.8.2 Beschreibung
Zum Bestücken wird die Leiterplatte von ihrer Unterseite her geklemmt. Der Abstand zwischen
Leiterplattenoberseite und Bestückkopf bleibt daher bei jeder Leiterplatte unverändert und hängt
nicht von der Dicke der Leiterplatte ab. Dementsprechend ist auch die Bestückrate nicht von der
LP-Dicke abhängig. Darüber hinaus lässt sich die LP-Markenzentrierung optimieren. Durch den
gleichbleibenden Abstand zwischen LP-Oberfläche und LP-Kamera ist der Fokus der LP-Kamera
