3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2 3.11 BE-Wagen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 176 Die Montage ist einfach . Der Druc kluftverteiler (Pos. 1 in Abb. 3.1 1 - 5 ) wird mit zw…
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.11 BE-Wagen
175
3.11.4.1 Maximaler Gurtrollendurchmesser
Die Gurtrollen lagern auf Steckachsen im Gurtrollencontainer. Die Ergebnisse gelten bei installier-
ter oder nicht installierter Halterung für die dritte Gurtrolle.
3
3
3
3.11.5 Externe Spannungsversorgung für den BE-Wagen
Artikel-Nr. 00119781-xx Externe Spannungsversorgung, BE-Wagen, D1, D2, D3
Um die Zeitspanne für einen Rüstungswechsel möglichst gering zu halten, lassen sich die BE-Wa-
gen an einem externen Rüstplatz vorrüsten. Zur Vorbereitung auf
den Betriebseinsatz können dort die Zuführmodulfunktionen und -
Einstellungen überprüft werden. Dazu bieten wir eine externe Strom-
versorgung an. Über ein Versorgungskabel wird der BE-Wagen mit
der erforderlichen Betriebsspannung und mit Druckluft versorgt.
3.11.5.1 Technische Daten
Zum Lieferumfang gehören ein Netzkabel nach europäischer Norm, ein Netzkabel nach US-Norm
und ein Verbindungskabel zwischen Spannungsversorgung und BE-Wagen.
3.11.6 Druckluftversorgung für Bulkcase-Zuführmodule
Artikel-Nr. 00142335-xx Bulkcase Luftverteiler
Bulkcase-Zuführmodule benötigen für den Betrieb Druckluft. Als Option wird deshalb eine Druck-
luftversorgung für Bulkcase-Zuführmodule angeboten.
LP-Transporthöhe
Maximaler Gurtrollen-
durchmesser
Ohne Option
Spleißstellen-
erkennung
Mit Option
Spleißstellen-
erkennung
950 mm
19"
17"
ja
ja
nein
ja
930 mm 17" ja ja
900 mm 17" ja nein
830 mm 15" nein nein
Netzspannung 230 V~ ± 5 %
120 V~ ± 5 %
Druckluftanschluss max. 1,0 MPa (10 bar)
Ausgangsdruck mit Druckregler einstellbar
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1/D2
3.11 BE-Wagen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
176
Die Montage ist einfach. Der Druckluftverteiler (Pos. 1 in Abb. 3.11 - 5) wird mit zwei Schrauben
(Pos. 2 in Abb. 3.11 - 5
) am BE-Tisch (Pos. 3 in Abb. 3.11 - 5) befestigt. Danach wird der Druck-
luftverteiler an die Druckluftversorgung des BE-Wagens angeschlossen. An der Rückseite des
Druckluftverteilers sind Halteklammern (Pos. 4 in Abb. 3.11 - 5
). Sie fixieren die Bulkcase-Zuführ-
module auf dem BE-Tisch und sorgen so für eine einwandfreie Druckluftversorgung.
3

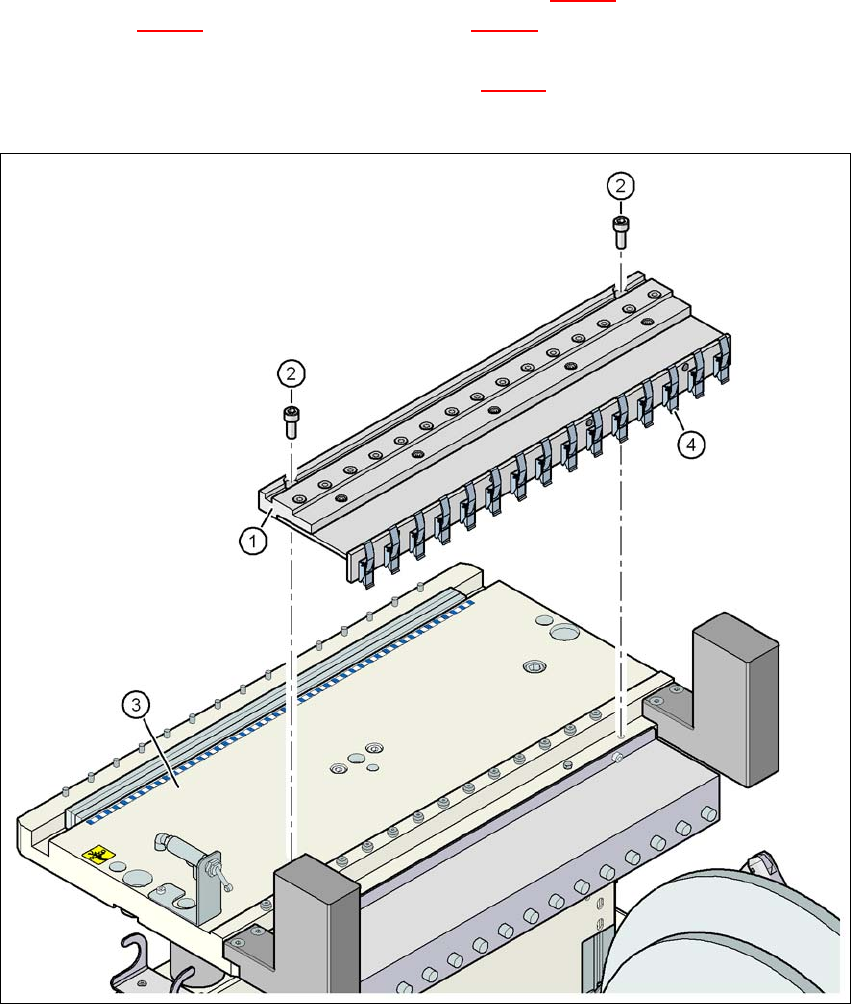

Abb. 3.11 - 5 Druckluftversorgung für Bulkcase-Zuführmodule
(1) Druckluftverteiler
(2) Schraube DIN 912, M8x20, 2 Stück
(3) BE-Tisch
(4) Halteklammern
Betriebsanleitung SIPLACE D1/D2 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.11 BE-Wagen
177
3.11.7 Halterung für die mittlere Gurtrolle bei 3 x 8 mm S-Zuführmodulen
Artikel-Nr. 00119846-xx Adapterplatte für Gurtrollenhalter D1, D2
Artikel-Nr. 00141204-xx Gurtrollenhalter Zuführmodul 3 x 8 mm, V2
Artikel-Nr. 00141215-xx Gurtrollenhalter Zuführmodul 3 x 8 mm, V2, Spur 1
Zuführmodule vom Typ 3 x 8 mm S transportieren Bauelemente in drei Zuführspuren an die Ab-
holposition. Die Gurtrollen der beiden äußeren Spuren befinden sich zwischen den Teilungsble-
chen im Gurtcontainer. Die mittlere Gurtrolle ist über den beiden Gurtrollen für die äußeren Spuren
angeordnet. Bei mehr als zwei 3x8 mm S-Zuführmodulen pro BE-Wagen ist die Halterung für die
mittlere Gurtrolle erforderlich.
Für die mittleren Gurtrollen benötigen Sie zusätzlich:
– 1 Adapterplatte zur Aufnahme der Gurtrollenhalter (Pos. 1 in Abb. 3.11 - 6
) und
– für je 2 Zuführmodule 1 Gurtrollenhalter (Pos. 2 in Abb. 3.11 - 6
)
– An Spur 1: Gurtrollenhalter mit gekürzter Umlenkrolle für 1 Zuführmodul (Pos. 3 in Abb. 3.11 -
6)

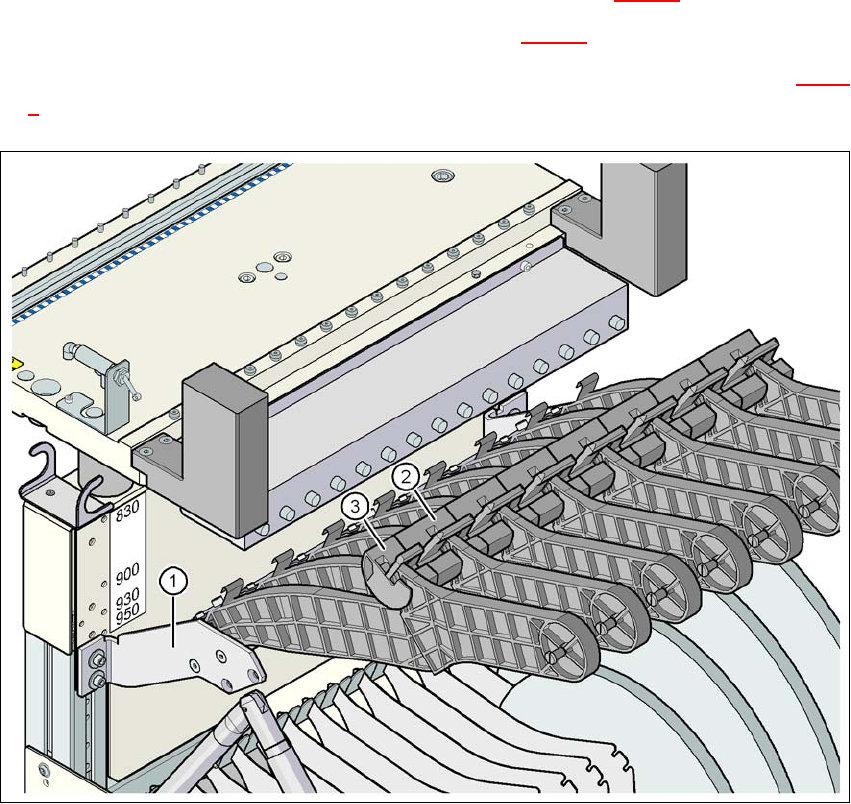

Abb. 3.11 - 6 Halterung für die mittlere Gurtrolle bei 3 x 8 mm S-Zuführmodulen
