极小型(Mini)智能读码器 用户手册
96
图6-84 FTP 协议的数据处理
FTP 协议部分数据处理参数需在工作模式且触发开启状态下使用。
其他通信协议
当通信协议选择 TCP Client、Serial、TCP 服务端、Profinet、MELSEC、EthernetIp、
ModBus、Fins 或 SLMP 时，数据处理的具体参数如下：
**图片名称格式化标志符添加：点击右侧的“编辑”，选择图像名称包含的内容，可多
选。
所有已选择的内容显示在下方显示框中，也可直接在此输入图像名称需要包含的内
容。
本地存图模式：可选择 Off 或 NoRead。Off 模式下不存图；NoRead 模式下，设备
在 noread 时存图，并可设置其他相关参数。
本地图片类型：存图格式，可选择 JPEG 或 BMP。
本地覆盖策略：设置存图过量后的覆盖方式。
Off：不覆盖，保持存图直至磁盘写满；
Max Count：保存指定数量的图片，达到指定数量后不再存图；
极小型(Mini)智能读码器 用户手册
97
Loop Max Count：为保存指定数量的图片后进行循环覆盖，即达到指定数量后，删
除最早的一张图片同时保存最新的一张图片，存图总量保持不变；
Reserve Space：在保持磁盘安全存储空间的情况下保持存图。若磁盘存储空间低
于设定值，则删除图片，直至磁盘空间大于安全空间。
本地覆盖最大计数：本地覆盖策略选择 MAX COUNT 和 LOOP MAX COUNT 时需设
置。
本地存图策略：共有 4 种策略可供选择，分别为 Recent Frame（最新帧）、All
Frames（所有帧）、 Range Frames（范围帧）和 Specific Frame（指定帧）。 选择
“Specific Frame”时需要设置本地图片序号参数。
**输出无读使能：传输数据中若未识别到条码是否输出相应的内容，开启后可设置
具体内容。
**输出无读取：若未识别到条码，可自行设置相应的输出内容，默认为 NoRead。
**输出开始：传输数据中开始部分的内容，可根据实际需求设置特定的内容。
**输出结束：传输数据中结束部分的内容，可根据实际需求设置特定的内容。
**输出条形码换行符使能：开启后可输出条形码换行符。
**输出条形码回车符使能：开启后可输出条形码回车符。
排序规则：可根据实际需求选择输出结果的排序规则，支持多种排序规则。
One By One 使能：启用参数后，条码读取信息将按照指定时间间隔进行发送，一次
只发送一个条码信息。发送时间间隔可通过 One By One 间隔时间参数进行设置，默
认为 100 ms。
极小型(Mini)智能读码器 用户手册
98

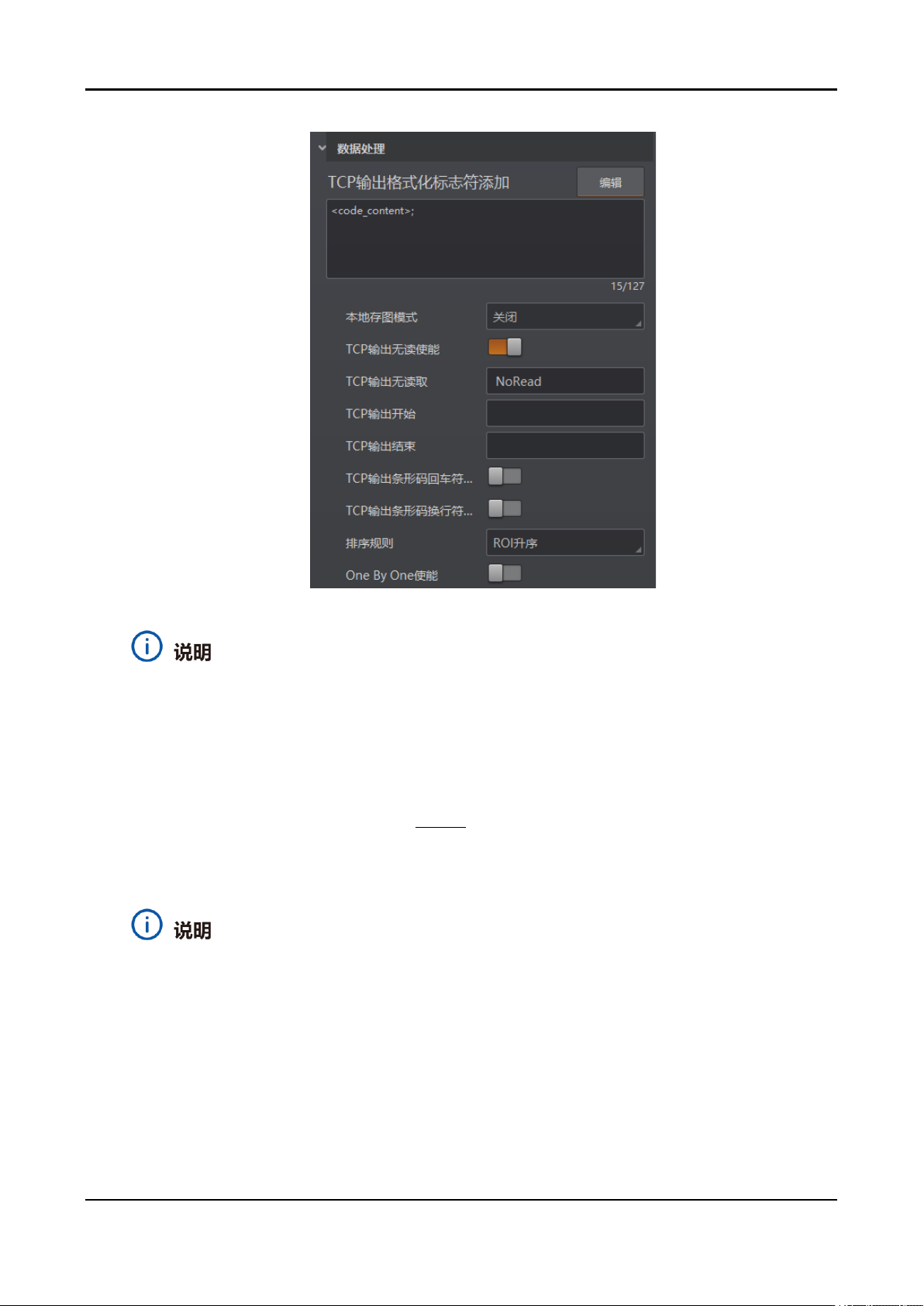

图6-85 TCP 等协议的数据处理
其他协议部分数据处理参数需在工作模式且触发开启状态下使用。
6.8.3 比对控制
比对控制部分可设置条码数据内容或连续条码规则，在开启比对功能后，设备将读取到
的数据与预设数据进行比对，并输出比对结果。比对结果将作为设备输出触发信号的事
件源，有关事件源的具体介绍请见 6.6.3 输出章节。
数据比对功能提供常规比对和连号比对两种方式，选择不同方式时，需要设置的参数有
所差别。
数据比对功能需在工作模式下使用。
常规比对
常规比对是指通过预设条码数据内容，并将读取到的数据与预设数据进行比对，从而得
到比对结果。
操作步骤：
1. 在比对控制下，开启比对使能。
