极小型(Mini)智能读码器  用户手册

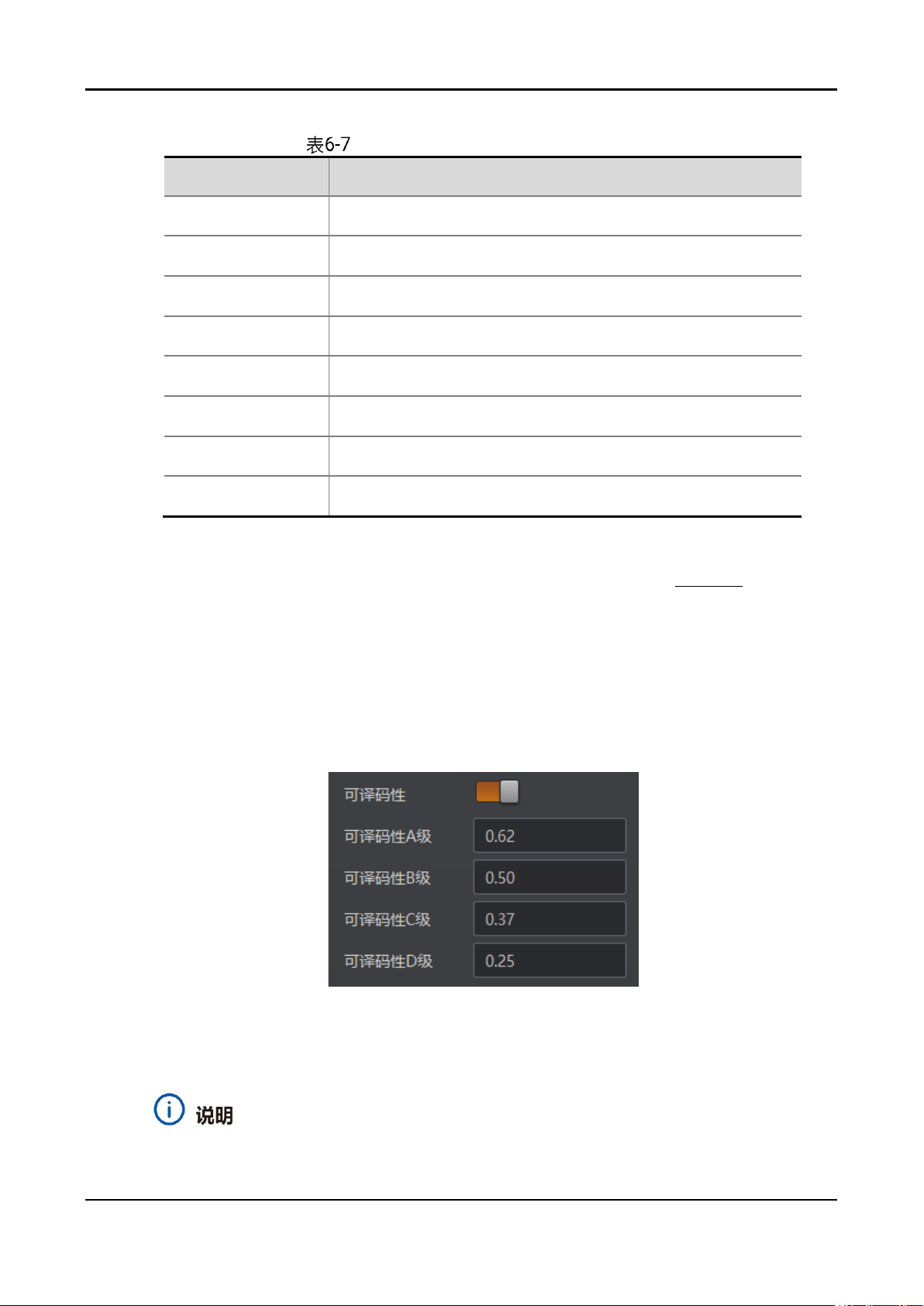

9 种一维码评判标准及其含义

评判标准

含义

可译码度

评估条码是否有足够的基本信息可以被解码

符号对比度

评估条码区域的最大亮度值和最小亮度值之间的差值

调制比

评估单元亮度的变化程度

边缘确定度

评估条码读取的边缘数与设置的边缘数的符合程度

最小反射率

评估最小亮度值与最大亮度值的比例

最小边缘对比度

评估连接空格的条反射率差的最小值

译码正确度

评估条码识别时是否被成功

缺陷度

评估条码或者空格处是否存在缺陷或污脏

5. 根据实际需求，设置各评断标准 A、B、C、D 等级的评判值，如

图

6-28 所示。

设备读码实际值大于 A 等级评判值，评断标准为 A 级；设备读码实际值介于 A 等级

与 B 等级评判值之间，评断标准为 B 级；设备读码实际值介于 B 等级与 C 等级评判

值之间，评断标准为 C 级；设备读码实际值介于 C 等级与 D 等级评判值之间，评断

标准为 D 级；设备读码实际值低于 D 等级评判值，评断标准为 F 级。

输出的打码评级等级选取所有评断标准中最差的等级作为条码的等级判断结果，A 等

级码的质量最好，F 等级码的质量最差。

图6-28 各评级标准等级设置

6. （可选）通过属性树算法参数控制模块的“Quality1DMaxNum”，可设置打码评级的个

数。当读码数量超过该值时，后续码将停止打码评级操作，不显示评级结果。

打码评级结果显示数量，按照算法最先读取顺序排列，显示指定个数的评级结果。

极小型(Mini)智能读码器  用户手册

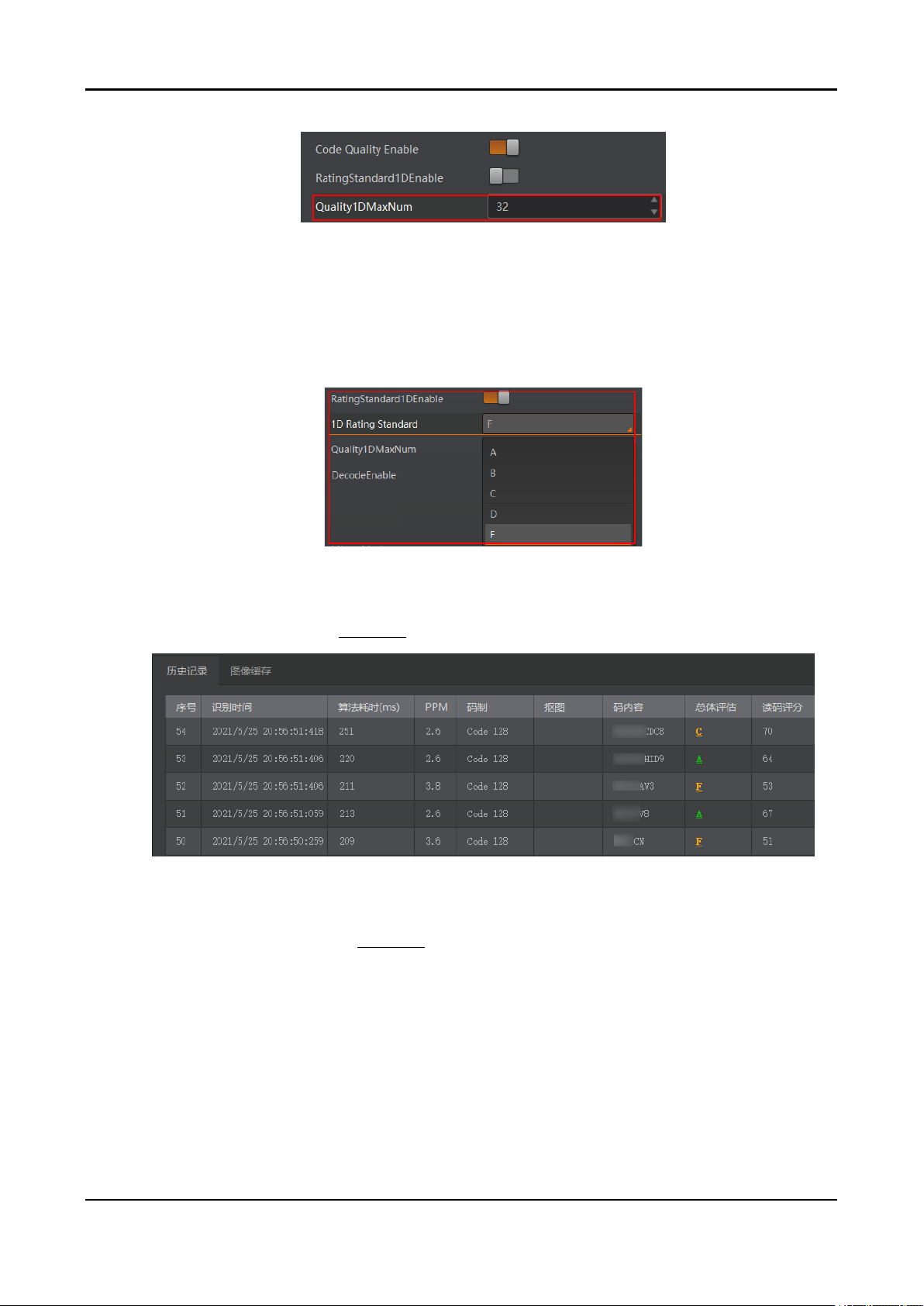

图6-29 设置评级个数

7. （可选）启用属性树算法参数控制模块的“RatingStandard1DEnable”参数，可通过 1D

Rating Standard 设置客户端显示等级。

例如：当 1D Rating Standard 设置为 C 时，客户端将仅输出显示 A、B、C 等级条码，

D、F 等级条码将被过滤。

图6-30 设置评级显示等级

8. 点击采集图像，设备读码完成后，通过客户端“历史记录”的“总体评估”处，可查看将

输出打码评级等级，如

图

6-31 所示。

图6-31 打码评级结果查看

9. 若需要对输出的总体评估等级进行解析，可通过点击“总体评估”处的等级，查看各项

参数的具体评估结果，如

图

6-32 所示。

极小型(Mini)智能读码器  用户手册

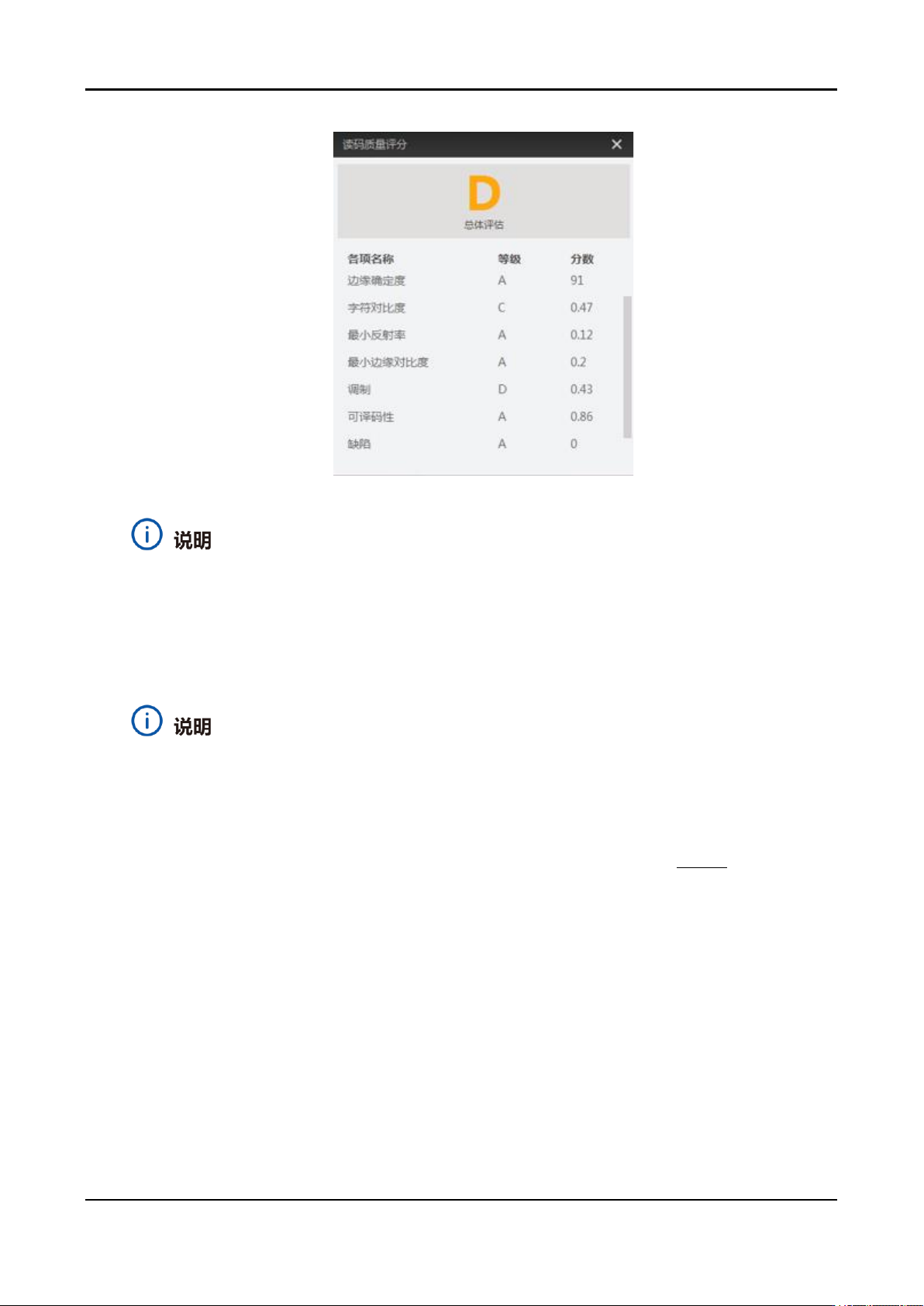

图6-32 打码评级结果解析

一维码打码评级使能仅在运行模式为工作模式时才显示。当运行模式为测试模式时，

该功能自动开启。

二维码打码评级

二维码打码评级功能通过 ISO15415 标准对二维码进行等级判断。

不同型号及固件版本设备二维码打码评级参数有所不同，具体请以实际参数为准。

前提条件：

 运行模式为工作模式，方可进行打码评级参数配置。

 已添加 QR Code 或 Data Matrix 类型的二维码，具体配置请参见 6.5.1 添加条码章

节。

操作步骤：

1. 单击算法配置模块找到算法参数。

2. 算法类型处下拉选择二维码。

3. 启用 2D 打码评级使能参数，如下图所示。
