极小型(Mini)智能读码器 用户手册
3
1.3 预防电磁干扰注意事项
设备在安装和使用过程中，需做好电磁干扰预防工作。否则可能出现图像异常、设备误
触发等现象。
使用屏蔽线时，请务必确保屏蔽层完整无破损，与金属接头 360°压接导通。
请勿将产品和其他产品（特别是伺服电机/大功率产品等）一起走线，并将走线间距
控制在 10cm 以上。若无法避免，请务必在线缆上做好屏蔽措施。
产品控制线与工业光源供电线务必分别单独布线，避免捆绑布线。
产品电源线与数据线、信号线等务必分开布线。若采用布线槽分开布线且布线槽为
金属，请务必确保接地。
布线过程中，请合理评估布线空间，禁止对线缆用力拉扯，以免破坏线缆的电气性
能。
若产品频繁上下电，务必加强稳压隔离，可考虑在产品和适配器减增加 DC/DC 隔离
电源模块。
请使用电源适配器单独给产品供电。若必须用集中供电，则务必采用直流滤波器给
产品电源单独滤波后使用。
产品未使用的线缆请务必做绝缘处理。
安装产品时，若不能确保产品本身及产品所连接的所有设备均良好接地，则应选择
将产品用绝缘支架隔离。
为避免造成静电积累现象，现场其他产品（如机台、内部部件等）和金属支架，需
确保已正确接地。
产品安装和使用过程中，必须避免高压漏电等现象。
产品线缆过长时，务必采用 8 字形捆扎。
产品与金属类配件连接时，务必可靠连接在一起，保持良好导电性。
请使用带屏蔽功能的网线连接产品，若使用自制网线，请务必确保航空头处屏蔽壳
与屏蔽线铝箔或金属编织层搭接良好。
1.4 激光产品注意事项
部分设备为激光产品，使用过程中请注意防护。
2 类激光产品！
禁止使用光学望远镜观察！
禁止直视产品激光模块窗口，以免对眼睛造成不可逆的伤害。
极小型(Mini)智能读码器 用户手册
4
产品介绍
2.1 产品说明
本手册提及的极小型（Mini）智能读码器集图像采集、条码识别和输出等功能于一身，
可高效读取多种码制的一维码和二维码，结构紧凑小巧，适用于 3C、食药品、电子半导
体、新能源等行业。
读码器利用传感器与光学元件获取被测物的图像，通过读码器内置的深度学习读码算法
实现条码解析。读码器还可通过多种通信方式输出检测结果。
2.2 功能特性
高鲁棒性算法精准识别污损、偏转、低对比度及金属镭雕等疑难条码
集成数字宽动态（WDR）图像处理算法，搭配 4 路光源分控和丰富的光学配件，条
码细节更清晰
模块化装配、旋转尾线、线缆分离及多面安装接口，轻松应对狭小空间
支持多路隔离 IO 及多种工业通讯协议，无缝集成各类自动化系统
搭配 IDMVS 5.0.0 及以上版本客户端使用时，支持自动对焦、一键调谐等功能，调
试方便快捷
相机的部分功能视具体型号而定，请以实际情况为准。
关于读码器的技术参数，请查看具体型号读码器的技术规格书。
2.3 产品外观

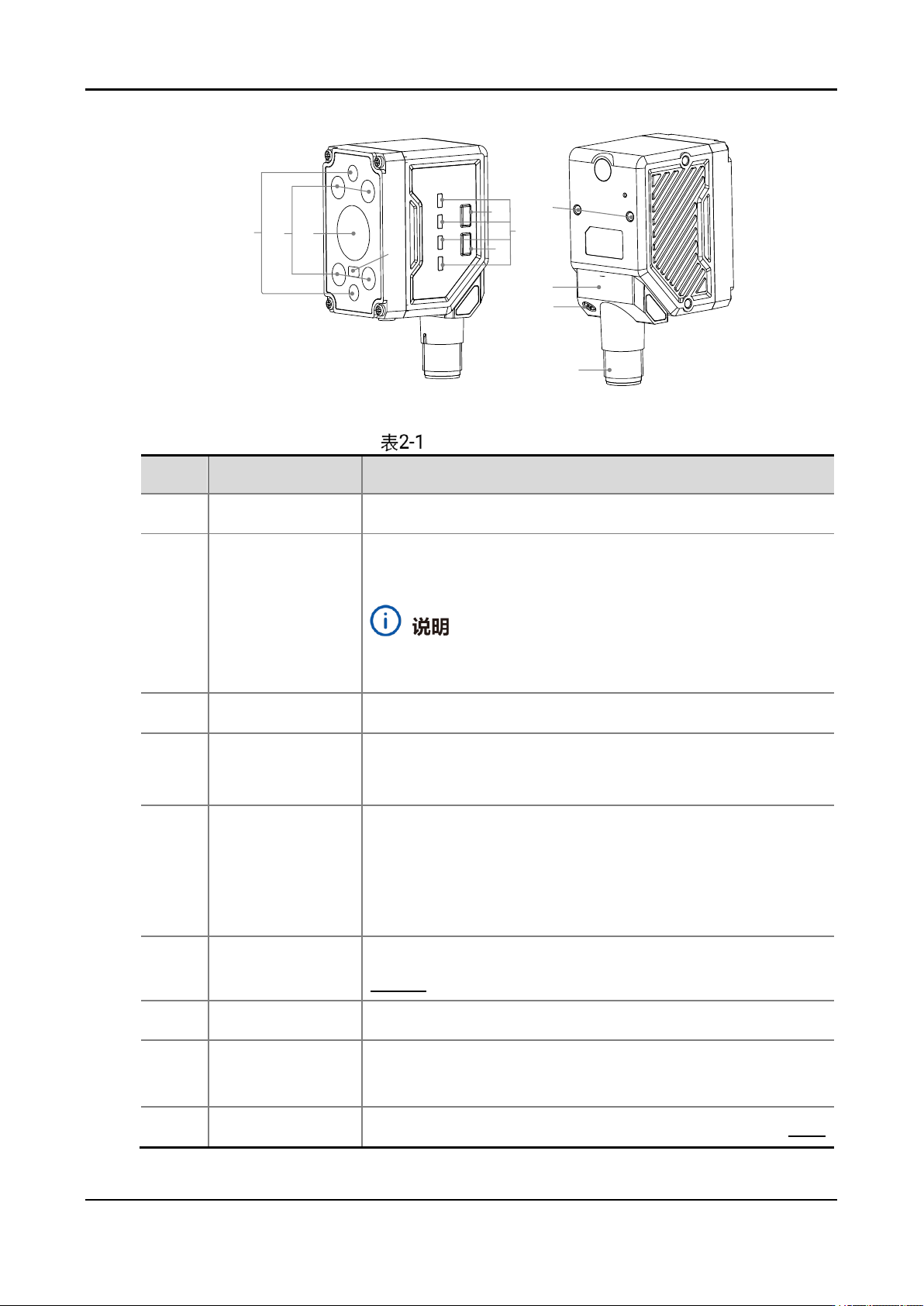

读码器整体结构小巧紧凑，灵活度高，外观如下图所示，读码器各组件名称以及作用请
见下表。
以下产品外观图片仅供参考，不同型号略有差别，请以实际为准。
极小型(Mini)智能读码器 用户手册
5
3
12
4
5
6
7
8
9
10
11
图2-1 产品外观
读码器组件说明
序号
名称
描述
1
图像传感器
用于采集图像数据
2
光源
4 颗红色 LED 光源，用于采集图像时进行补光，确保图
像效果，增强读码器的读码性能
光源颜色除读码器自带的红光之外，可选购白光、蓝光、
红外光、紫外或红蓝双色
3
瞄准器
2 颗绿色 LED 瞄准器，用于明确指示目标视野
4
触发按键（TRIG）
用于读码器硬件触发
读码器处于触发模式时，单击按钮则触发一次
5
智 能 调 参 按 键
（TUNE）
一键实现读码器智能调参功能
长按 TUNE 按键 3 秒再松开，即可开始智能调参
调参过程中长按 TUNE 按键 3 秒再松开，将取消智能
调参
6
机身指示灯
4 颗指示灯，用于查看读码器是否正常运行，详情请参见
指示灯
7
直角转件
可旋转读码器尾部出线，有效应对安装严苛场景
8
锁紧螺丝
用于固定旋转件，当旋转件调整完成后，请拧紧旋转螺
丝，避免旋转件松动
9
17-pin 接口
提供电源、数据通信、I/O 和串口信号，具体请参见
电源
