极小型(Mini)智能读码器 用户手册
7
LINK
网络连接指示灯
绿灯闪烁：网络正常，闪烁快慢具体与
数据传输速度相关
指示灯长灭：网络未连接
U 口读码器 LINK 灯长灭。
OK/NG
读码成功或失败指示灯
绿灯闪烁：成功读取条码
红灯闪烁：未读取条码
指示灯默认长灭。
U1
用户自定义指示灯
用户指示灯，可通过选择相应的事件，确认
读码器使用过程某些功能是否正常，事件可
选择读码成功、查找本机、系统运行、触发状
态、管脚 3 输出、管脚 4 输出、Profinet 使
能状态，默认为系统运行
指示灯颜色可配置为红色或绿色，读码器运
行时不可设置，默认绿色。
极小型(Mini)智能读码器 用户手册
8
读码器安装与连接
3.1 安装配件
为正常使用读码器，安装前请准备读码器的配套物品。
3.1.1 出厂配套
出厂配套物品
3.1.2 可选购配件
可选购配件
配件名称
示意图
数量
说明
固定支架
1
用于固定读码器，具体操作请参见
3.2 读码器安装章节
配件名称
示意图
数量
说明
网口线缆
1
网口读码器线缆为 17-pin M12 转 8-pin 端
子、RJ45、DB9 串口（网口读码器必需）
U 口线缆
1
U 口读码器线缆为 17-pin M12 转 8-pin 端
子、USB 口、DB9 串口（U 口读码器必需）
电源适配
器
1
选择符合要求的电源适配器或直流开关
电源，供电规格请查看对应型号的技术规
格书（必需）
镜头罩
1
读码器镜头罩支持拆卸更换，可根据实际
需求选购全透、全偏振等类型
灯板
1
读码器灯板支持拆卸更换，可根据实际需
求选购白光、蓝光、红外光、紫外光或红
蓝双色等灯板
极小型(Mini)智能读码器 用户手册
9

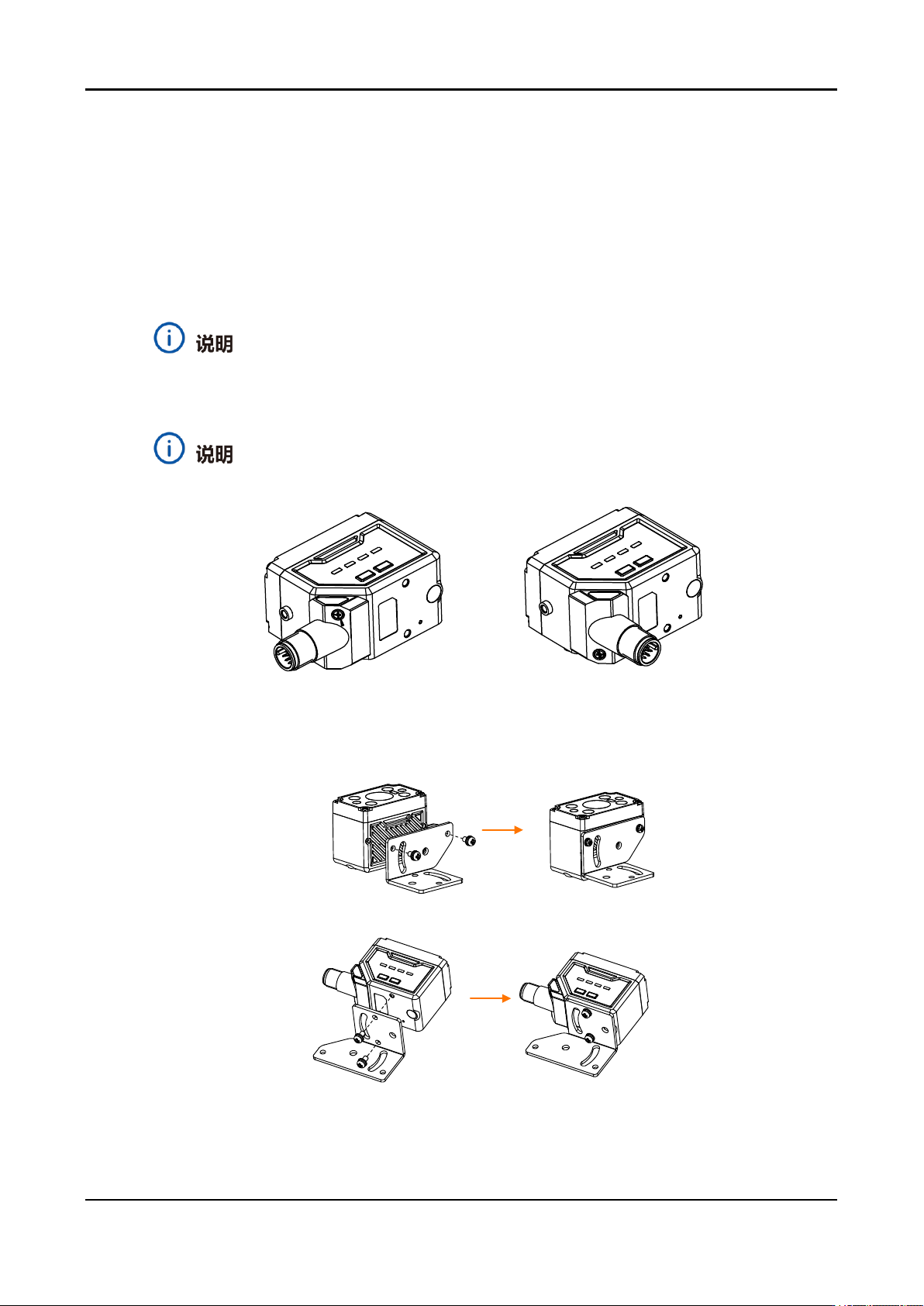

3.2 读码器安装
读码器尺寸小巧紧凑，并配合可旋转尾部出线设计，可灵活适应对安装空间有严苛要求
的场景。
操作步骤：
1. 根据读码器视野范围，选取合适的架设位置。
读码器视野范围及条码识读能力，请查看相应型号的技术规格书检测范围模块。
2. 根据架设位置安装空间，选择读码器直角转件的旋转方向。
直角转件不同转向的外观尺寸，请查看相应型号的技术规格书。
平角安装 直角安装
图3-1 不同朝向的直角转件
3. 使用 M3 规格螺丝，将支架固定到读码器的螺纹孔上，有如下两种固定方式。
设备背面安装支架
设备侧面安装支架
图3-2 读码器安装
4. 将支架另一端固定到架设位置即可。
