极小型 ( Mini ) 智能读 码器 用户 手册 77 图 6- 56 串 口 停 止触 发 超时停止触发 超时停止触发功能是指设备输出数据时， 当输出时间超出设定的 “ 最大输出限制时间 ” 时， 将自动忽略后续触发信号， 设备停止出图。 该功能仅在运行模式为工作模式时才能使用。 关于超时停止触发的参数设置，具体操作如下： 确保 “ 触发模式 ” 参数为 “ 开启 ” 时， 开启超时停止触发使能， 并设置设备数据的最大输出限 制…
极小型(Mini)智能读码器 用户手册
76
结束触发方式：当 IO 停止触发源选择“线路 0/1/2”时，可设置触发源的触发极性，
有上升沿和下降沿两种。若输入信号的触发源和 IO 停止触发的触发源是同一个，
则不需要选择。
图6-54 I/O 外触发停止
当 IO 停止触发源选择“软触发结束”时，可通过单击“执行”按钮停止触发，如
图
6-55
所示。
图6-55 I/O 软触发停止
串口停止触发
串口停止触发主要提供支持外部第三方使用 Serial 协议，控制设备停止出图的功能。
在配置串口停止触发使能后，设备接收外部的 Serial 指令。接收外部正确的停止触发的
控制指令后，则停止触发。如果指令不匹配或当前为未开启触发模式，则不处理。
当开启串口停止触发使能时，需设置相关参数，如
图
6-56 所示。
串口停止触发使能：需要使用串口停止触发功能时，开启该参数。
串口结束触发文本：配置串口结束触发指令，默认为 stop。
串口波特率：设置串口波特率，默认为“9600”。
串口数据位：设置串口数据位长度，默认为“8”。
串口校验位：设置串口奇偶校验，默认为“不校验”，也可设置为“奇校验”、“偶校
验”。
串口停止位：设置串口停止位长度，默认为“1”，也可设置为“2”。
极小型(Mini)智能读码器 用户手册
77
图6-56 串口停止触发
超时停止触发
超时停止触发功能是指设备输出数据时，当输出时间超出设定的“最大输出限制时间”时，
将自动忽略后续触发信号，设备停止出图。该功能仅在运行模式为工作模式时才能使用。
关于超时停止触发的参数设置，具体操作如下：
确保“触发模式”参数为“开启”时，开启超时停止触发使能，并设置设备数据的最大输出限
制时间，取值范围为 0~10000，单位为 ms，如
图
6-57 所示。
图6-57 超时停止触发
条码个数停止触发
条码个数停止触发功能是指设备输出数据时，最终输出的条码数受条码个数设置的约束。
使用条码个数停止触发功能时，需完成停止触发最小条码个数、停止触发最大条码个数
的参数配置，如
图
6-58 所示。
图6-58 条码个数停止触发
当输出的条码数小于设定的停止触发最小条码个数时，设备持续输出条码及相关数据。
当输出的条码数达到设定的停止触发最大条码个数时，设备将停止输出条码及相关数
据。
极小型(Mini)智能读码器 用户手册
78
当输出的条码数处于停止触发最小条码个数和停止触发最大条码个数之间时，将根据
触发信号进行读码，并输出条码及相关数据。
当停止触发最小条码个数与停止触发最大条码个数设置相同时，输出的条码数达到设
置的条码个数后，设备停止输出条码及相关数据。
设备支持的功能和设备型号以及固件程序有关，具体请以实际参数为准。

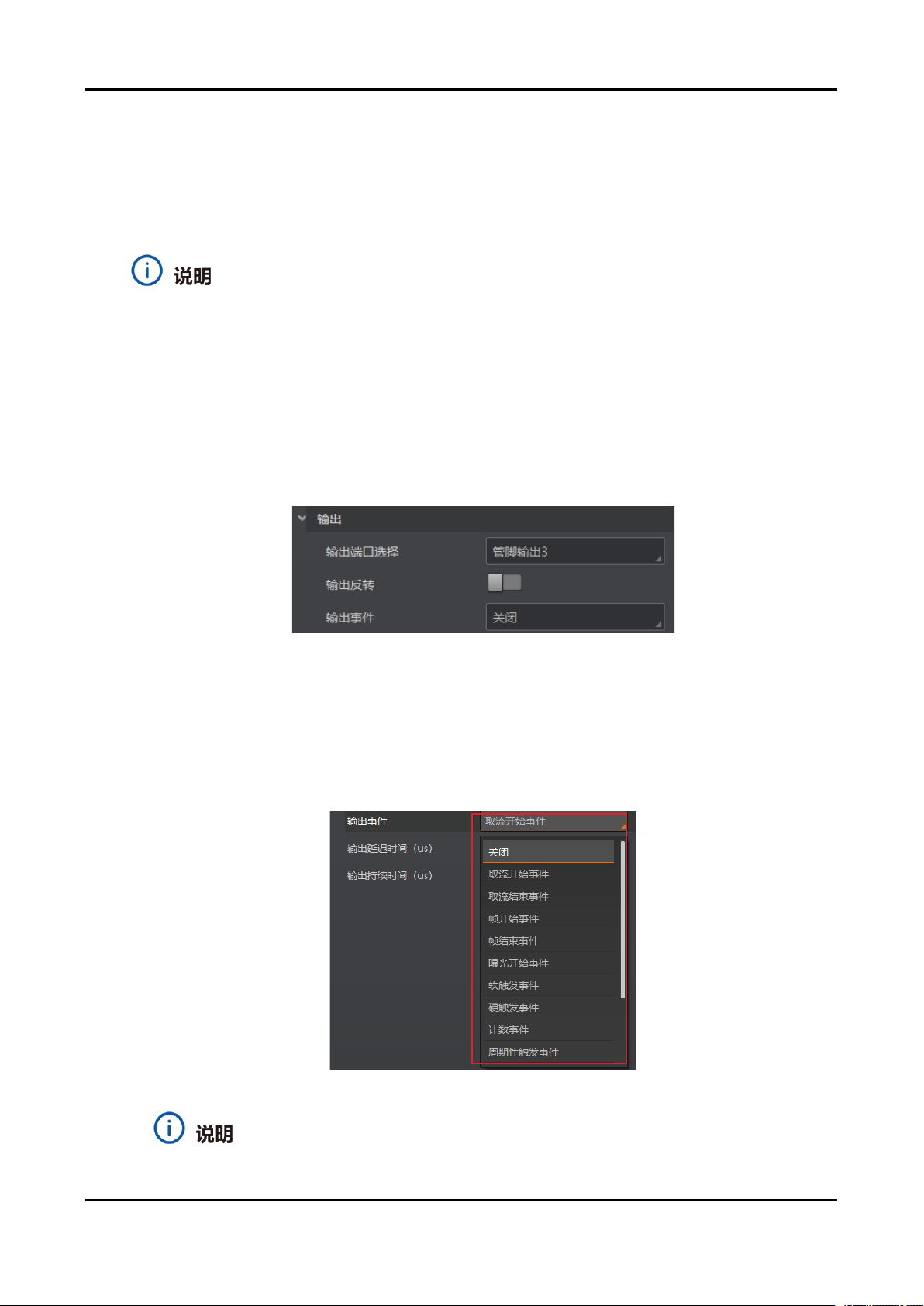

6.6.3 输出
输出配置
设备光耦输出信号，可用于控制闪光灯、喇叭、报警灯等外部设备。
输出部分可设置设备的输出端口、输出反转、输出事件。
图6-59 输出参数设置
操作步骤：
1. 输出端口选择处根据实际需求下拉选择对应的触发输出信号，可选“管脚 3/4 输出”。
2. 输出事件处根据实际使用需求下拉选择对应的事件源，读码设备会根据选择的事件源
输出触发信号。
图6-60 光耦输出事件源
设备支持的功能和设备型号以及固件程序有关，具体请以实际参数为准。
