极小型(Mini)智能读码器 用户手册
82
图6-68 通信指令操作文档
6.7.1 SmartSDK 方式
如果用我司提供的 SDK 进行二次开发和结果数据接收，建议选用 SmartSDK 方式。选
择 SmartSDK 方式后，启用 SmartSDK 协议，可设置的参数如下：
SmartSDK 协议：启用该参数后，设备通过 SmartSDK 方式输出数据。
编码 JPG：启用该参数后，设备会对图像数据进行 JPG 压缩。
JPG 质量：可设置 JPG 图像的压缩质量，设置范围为 50~99。
图6-69 SmartSDK 方式
6.7.2 TCP 客户端方式
通信协议选择 TCP 客户端时，可设置的参数如下：
输出结果缓冲区：需要使用输出结果缓冲区时，需开启该功能。
输出结果缓冲区数量：开启缓冲区后，可以根据需求设置缓冲区的数量。
TCP 协议：开启该参数后，设备通过 TCP/IP 的方式输出数据。
TCP 目的地址：输入接收数据的 PC 的 IP 地址。
TCP 目的端口：输入接收数据的 PC 的端口号。
极小型(Mini)智能读码器 用户手册
83
图6-70 TCP 客户端方式
设备支持的功能和设备型号以及固件程序有关，具体请以实际参数为准。
6.7.3 Serial 方式
通信协议选 Serial 时，可设置的参数如下：
串口通讯协议：开启该参数后，设备通过 RS-232 串口的方式输出数据。
串口波特率：设置接收数据 PC 的串口波特率。
串口数据位：设置接收数据 PC 的串口数据位，可选择 7、8。
仅串口数据位选择为 8 时，支持 16 进制触发方式。
串口校验位：设置接收数据 PC 的串口校验位。
串口停止位：设置接收数据 PC 的串口停止位。
图6-71 Serial 方式
极小型(Mini)智能读码器 用户手册
84
6.7.4 FTP 方式
通信协议选 FTP 时，可设置的参数如下：
FTP 协议：启用该参数后，设备通过 FTP 的方式输出数据。
FTP 主机地址：输入接收数据的 FTP 的主机 IP 地址。
FTP 主机端口：输入接收数据的 FTP 的主机端口号。
FTP 用户名：若 FTP 需要用户名和密码才能登录，需要输入 FTP 的用户名。
FTP 用户密码：若 FTP 需要用户名和密码才能登录，需要输入 FTP 的密码。

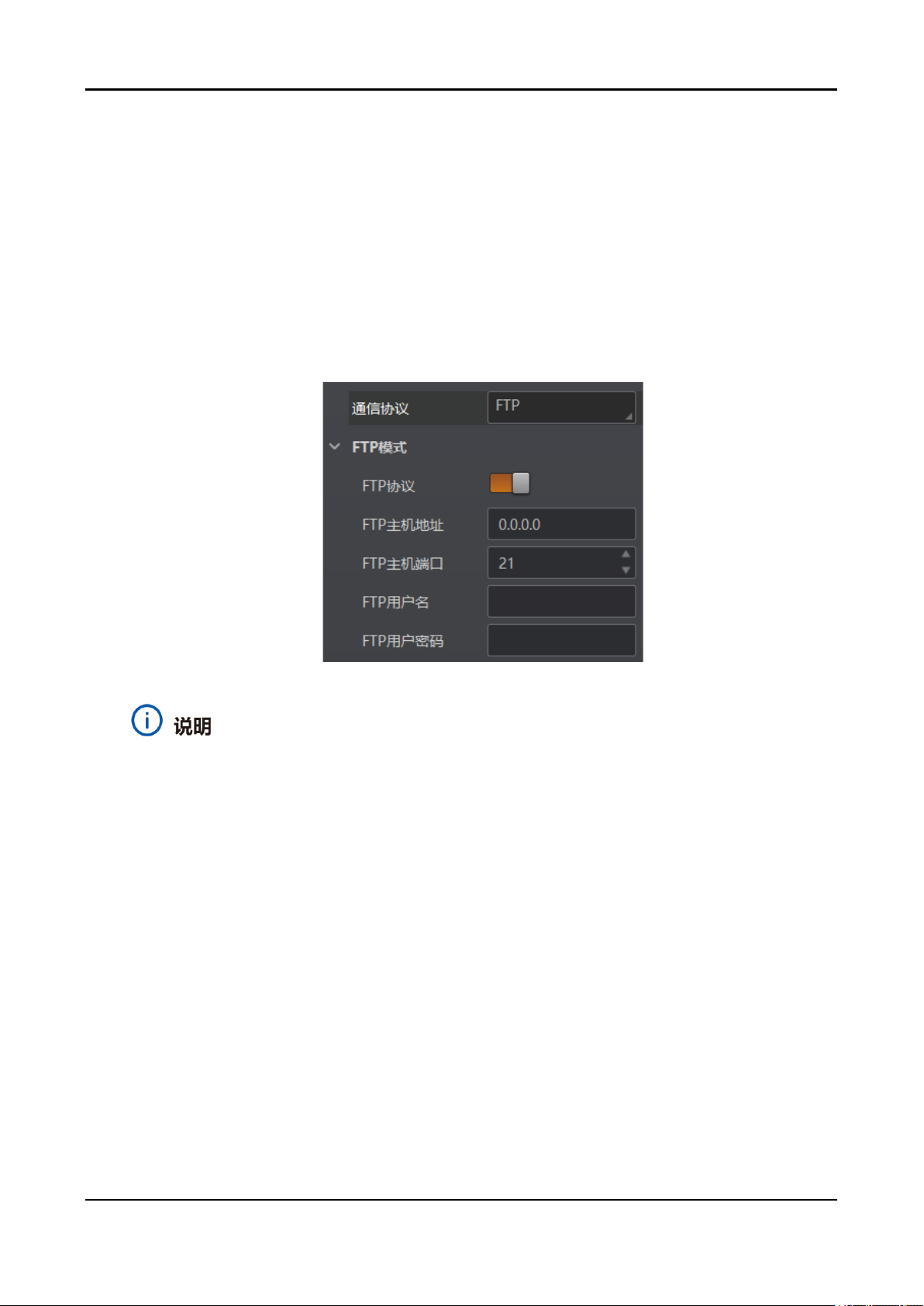

图6-72 FTP 方式
设备支持的功能和设备型号以及固件程序有关，具体请以实际参数为准。
6.7.5 TCP 服务器方式
通信协议选择 TCP 服务器时，可对如下参数进行设置。
TCP 服务端使能：启用该参数后，设备通过 TCP 服务器的方式输出数据。
TCP 服务端口：输入发送数据的 TCP 服务器的端口号。
TCP 服务无限重连：开启该开关后，在连接断开后自动尝试重新建立连接。
TCP 服务器心跳：启用参数，客户端每隔固定时间会向服务器发送一个数据包，即心
跳包，以确认当前的信息传输通道是否正常工作。
心跳包为码内容：开启该开关后，客户端读取的条形码可作为心跳包发送。
TCP 服务器心跳字符：可配置心跳发送数据的头尾内容。心跳编辑内容支持不可见字
符。
TCP 服务器心跳时间(s）：设置心跳包间隔时间。在心跳时间内，若未收到 SDK 心跳
回应，则将相机占用状态清除。
