极小型(Mini)智能读码器 用户手册
70
UDP 触发端口：配置 UDP 触发的主机端口号。
UDP 启动触发文本：配置 UDP 启动触发指令，默认为 start。当触发格式选择字符
串时，通过字符串配置触发文本。当触发格式选择十六进制时，通过 16 进制格式
配置触发文本，点击参数右侧 ，将弹开 16 进制 ASCII 对照表供填写参考。
UDP 握手交互请求文本：自定义 UDP 协议下的握手请求指令，通过属性树触发 I/O
控制属性下参数进行设置。
UDP 握手交互回复文本：自定义 UDP 协议下的握手应答指令，通过属性树触发 I/O
控制属性下参数进行设置。

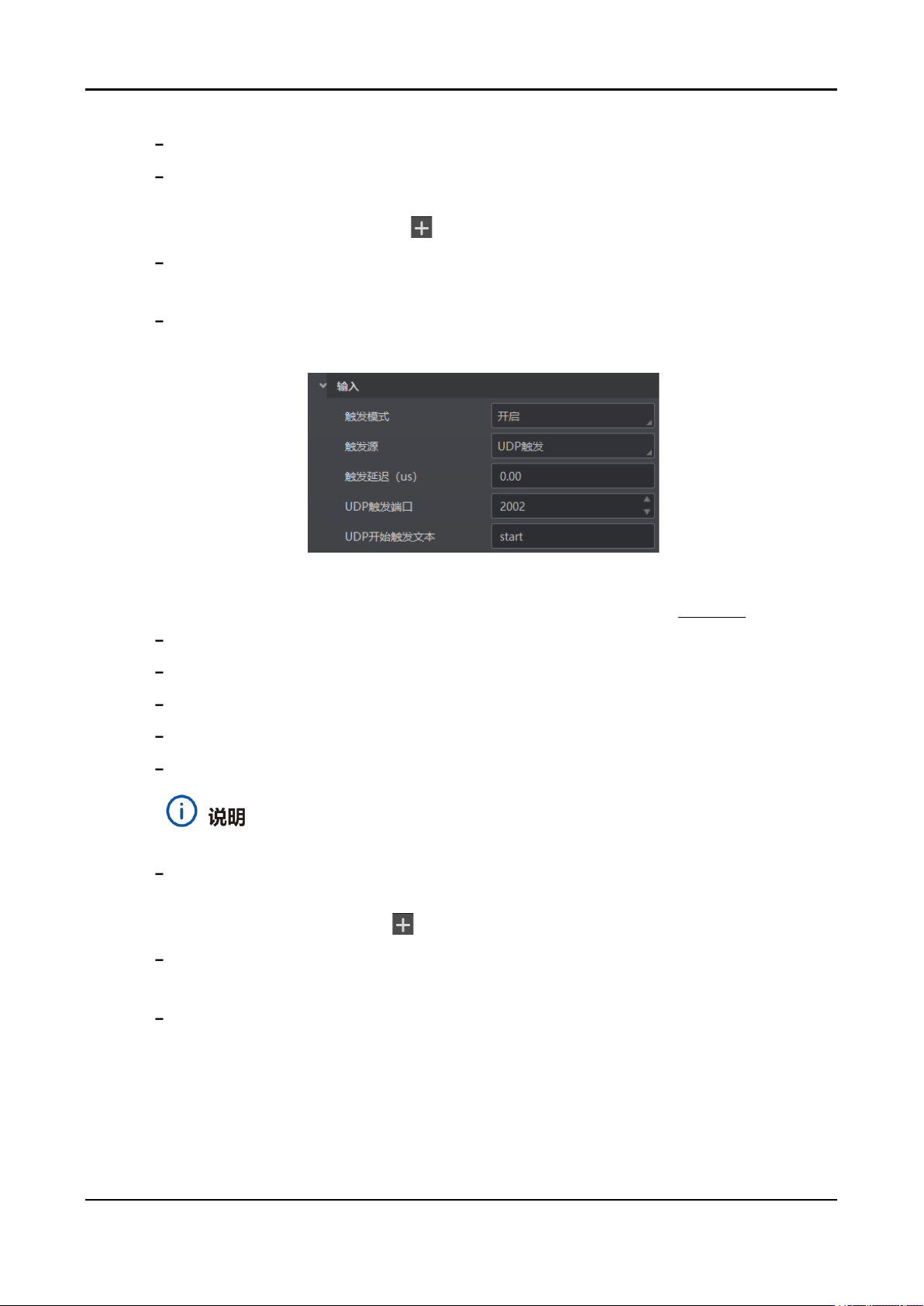

图6-43 UDP 触发参数设置
11. 若触发源选择“串口触发”，需对如下串口触发参数进行配置，如
图
6-44 所示。
串口波特率：配置串口触发的波特率。
串口数据位：配置串口触发的数据位。
串口校验位：配置串口触发的检验位。
串口停止位：配置串口触发的停止位。
串口触发格式：配置串口启动触发字符格式，可选择字符串、十六进制。
仅串口数据位选择为 8 时，支持 16 进制触发方式。
串口开始触发文本：配置串口启动触发指令，默认为 start。当触发格式选择字符串
时，通过字符串配置触发文本。当触发格式选择十六进制时，通过 16 进制格式配
置触发文本，点击参数右侧 ，将弹开 16 进制 ASCII 对照表供填写参考。
串口握手交互请求文本：自定义串口协议下的握手请求指令，通过属性树触发 I/O
控制属性下参数进行设置。
串口握手交互回复文本：自定义串口协议下的握手应答指令，通过属性树触发 I/O
控制属性下参数进行设置。
极小型(Mini)智能读码器 用户手册
71

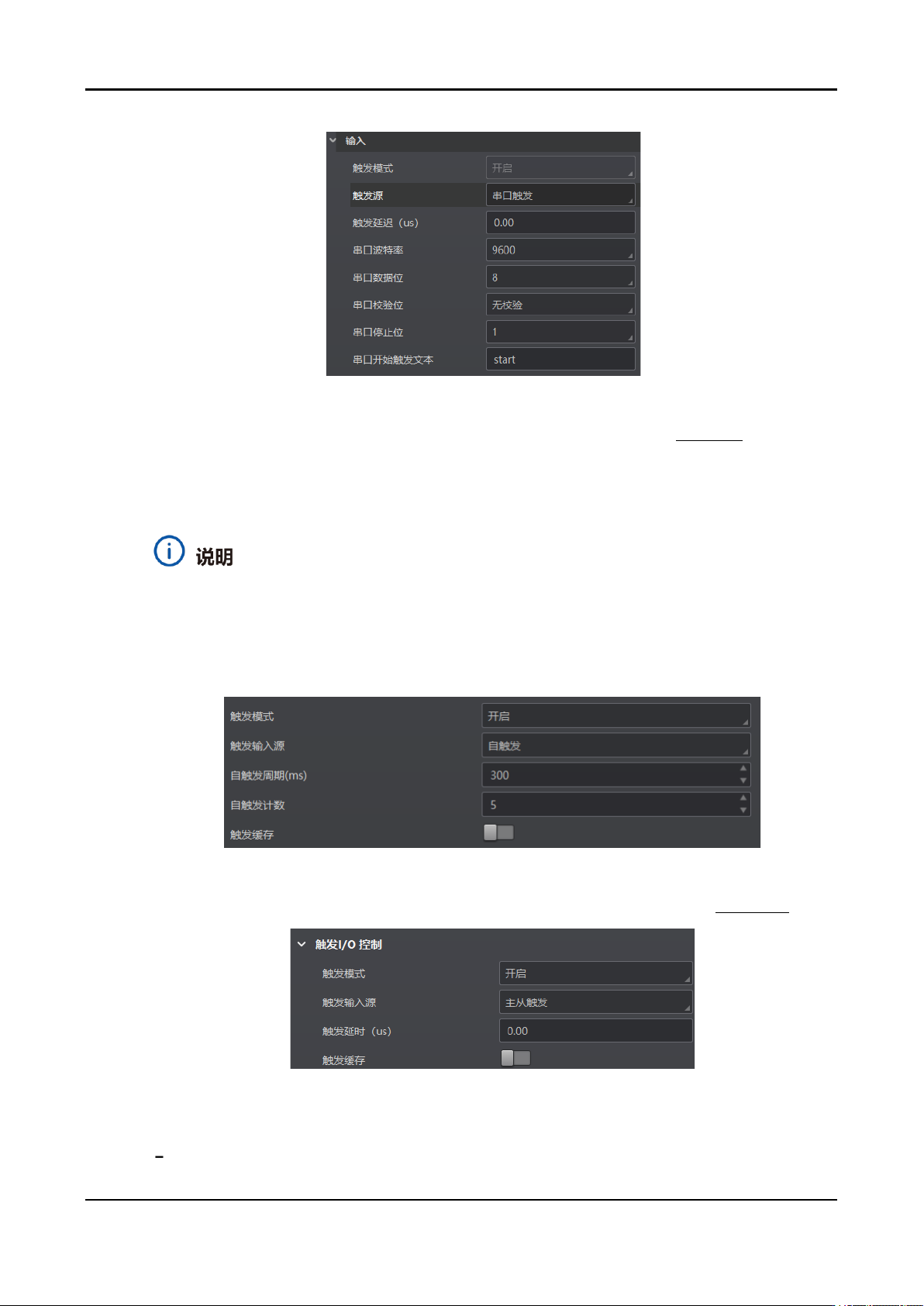

图6-44 串口触发参数设置
12. 若触发源选择“自触发”，需要设置自触发周期和自触发计数，如
图
6-45 所示。单击
“开始采集”自触发开始，则设备将以设置的自触发周期执行触发动作，当触发次数达
到设定的自触发计数时自动停止触发；在设备执行自触发时，单击“停止采集”自触发
停止，可使设备停止自触发动作。
自触发计数设置为 0 时表示可以无限次触发，直到执行自触发停止。
自触发时间设置时应大于实际帧率的倒数，若小于则会将自触发时间强制设置为
实际帧率的倒数。
图6-45 自触发参数设置
13. 若触发源选择“主从触发”，需要设置触发延时以及触发缓存参数，如
图
6-45 所示。
图6-46 主从触发参数设置
14. 若触发源选择“TCP 客户端触发”，需对如下触发参数进行配置。
TCP 客户端触发 IP 地址：配置 TCP 客户端触发的主机 IP。
极小型(Mini)智能读码器 用户手册
72
TCP 客户端触发端口：配置 TCP 客户端触发的主机端口号。
TCP 客户端开始触发文本格式：配置开始触发字符格式，可选择字符串、十六进制。
TCP 客户端开始触发文本：配置 TCP 客户端启动触发指令，默认为 start。当触发
格式选择字符串时，通过字符串配置触发文本。当触发格式选择十六进制时，通过
16 进制格式配置触发文本，点击参数右侧 ，将弹开 16 进制 ASCII 对照表供填写
参考。
TCP 客户端握手交互请求文本：自定义 TCP 客户端协议下的握手请求指令，通过
属性树触发 I/O 控制属性下参数进行设置。
TCP 客户端握手交互回复文本：自定义 TCP 客户端协议下的握手应答指令，通过
属性树触发 I/O 控制属性下参数进行设置。

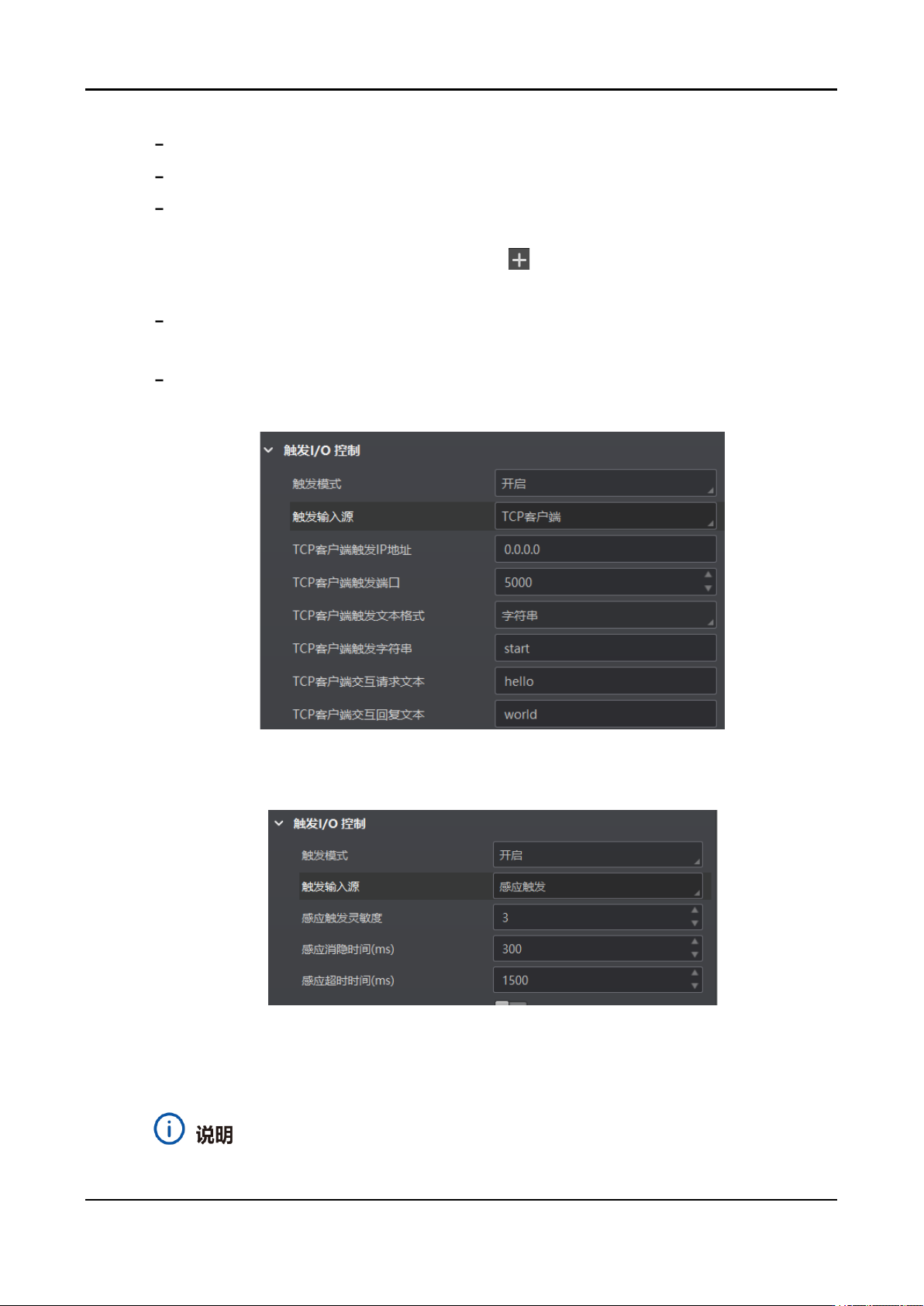

图6-47 TCP 客户单触发参数设置
15. 若触发源选择“感应触发”，需要设置感应触发灵敏度、消隐时间、超时时间相关参数。
图6-48 感应触发参数设置
14. 若触发源选择“TOF 触发”，读码器会根据 TOF 传感器检测到的距离变化来触发图像
采集和读码。您需要设置 TOF 触发阈值(mm)和 TOF 触发工作范围(mm)。
仅配备 TOF 传感器的读码器支持选择此触发源。
