极小型(Mini)智能读码器 用户手册
74
TCP 触发端口：可设置 TCP 触发服务端口，默认为 2001，2001 端口为 TCP 服务
端独有端口号。
TCP 结束触发格式：配置 TCP 结束触发字符格式，可选择字符串、十六进制。字符
串为字符串格式，十六进制为 16 进制格式。
TCP 结束触发文本：配置 TCP 结束触发指令，默认为 stop。当触发格式选择字符
串时，通过字符串配置结束触发文本。当触发格式选择十六进制时，通过 16 进制格
式配置结束触发文本，点击参数右侧 ，将弹开 16 进制 ASCII 对照表供填写参
考。
图6-51 TCP 停止触发
TCP 客户端停止触发
在配置 TCP 客户端停止触发使能后，设备开启 TCP 的客户端，开始周期性的主动连接
触发的 TCP 服务器，接收 TCP 服务器正确的停止触发的控制指令后，则停止触发。如
果指令不匹配或当前为未开启触发模式，则不处理。
当开启 TCP 客户端停止触发开关后，需要设置相关协议参数：
TCP 客户端停止触发目标 IP 地址：配置 TCP 客户端目标服务器的 IP 地址。
TCP 客户端停止触发的 TCP 端口号：可设置 TCP 触发服务端口。
TCP 客户端停止触发文本格式：配置 TCP 结束触发字符格式，可选择字符串、十六
进制。字符串为字符串格式，十六进制为 16 进制格式。
TCP 客户端停止触发命令字符串：配置 TCP 结束触发指令，默认为 stop。当触发格
式选择字符串时，通过字符串配置结束触发文本。当触发格式选择十六进制时，通
过 16 进制格式配置结束触发文本，点击参数右侧 ，将弹开 16 进制 ASCII 对照表
供填写参考。
极小型(Mini)智能读码器 用户手册
75
图6-52 TCP 客户端停止触发
UDP 停止触发
UDP 停止触发主要提供支持外部第三方使用 UDP 协议，控制设备停止出图的功能。
在配置 UDP 停止触发使能后，设备开启的 UDP 服务端，接收外部的 UDP 指令。接收外
部正确的停止触发的控制指令后，则停止触发。如果指令不匹配或当前为未开启触发模
式，则不处理。
当开启 UDP 停止触发使能时，需设置相关参数，如
图
6-53 所示。
UDP 停止触发使能：需要使用 UDP 停止触发功能时，开启该参数。
UDP 触发端口：可设置 UDP 触发服务端口，默认为 2002，2002 端口为 UDP 独有
端口号。
UDP 结束触发文本：配置 UDP 结束触发指令，默认为 stop。
图6-53 UDP 停止触发
I/O 停止触发
I/O 停止触发，即通过外触发或者软触发，能够控制设备停止出图。
配置 I/O 停止触发使能时，选择对应的信号线或软触发，即可在有外触发信号满足条件
或者执行“软触发停止”时结束触发，停止设备出图。
当开启“I/O 停止触发使能”时，需设置相关参数，如
图
6-54 所示。
IO 停止触发使能：需要使用 I/O 停止触发功能时，开启该参数。
IO 停止触发源选择：可选择停止触发的信号来源，有线路 0、线路 1、线路 2、软
触发结束 4 种。
极小型(Mini)智能读码器 用户手册
76
结束触发方式：当 IO 停止触发源选择“线路 0/1/2”时，可设置触发源的触发极性，
有上升沿和下降沿两种。若输入信号的触发源和 IO 停止触发的触发源是同一个，
则不需要选择。

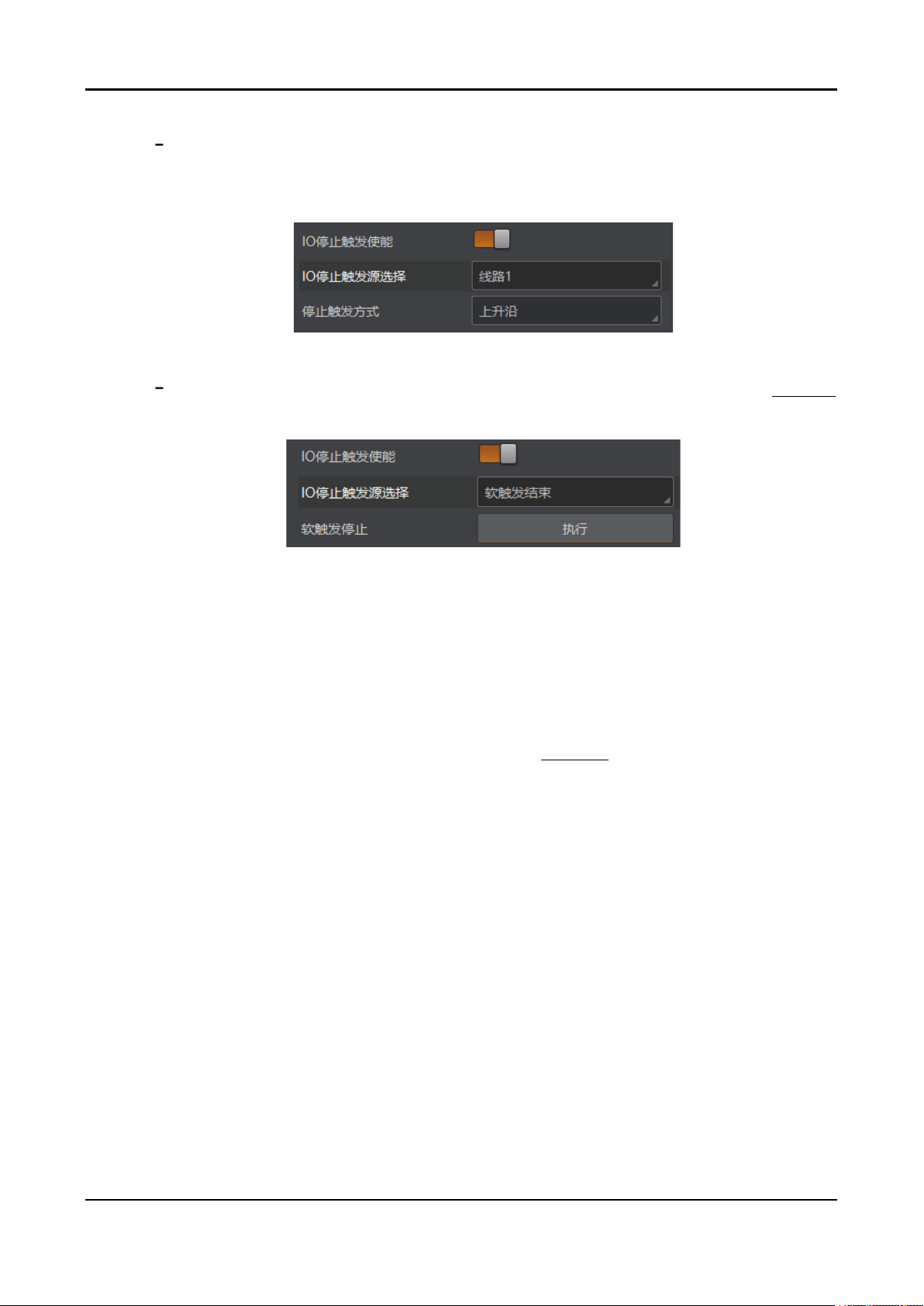

图6-54 I/O 外触发停止
当 IO 停止触发源选择“软触发结束”时，可通过单击“执行”按钮停止触发，如
图
6-55
所示。
图6-55 I/O 软触发停止
串口停止触发
串口停止触发主要提供支持外部第三方使用 Serial 协议，控制设备停止出图的功能。
在配置串口停止触发使能后，设备接收外部的 Serial 指令。接收外部正确的停止触发的
控制指令后，则停止触发。如果指令不匹配或当前为未开启触发模式，则不处理。
当开启串口停止触发使能时，需设置相关参数，如
图
6-56 所示。
串口停止触发使能：需要使用串口停止触发功能时，开启该参数。
串口结束触发文本：配置串口结束触发指令，默认为 stop。
串口波特率：设置串口波特率，默认为“9600”。
串口数据位：设置串口数据位长度，默认为“8”。
串口校验位：设置串口奇偶校验，默认为“不校验”，也可设置为“奇校验”、“偶校
验”。
串口停止位：设置串口停止位长度，默认为“1”，也可设置为“2”。
