极小型(Mini)智能读码器 用户手册
8
读码器安装与连接
3.1 安装配件
为正常使用读码器，安装前请准备读码器的配套物品。
3.1.1 出厂配套
出厂配套物品
3.1.2 可选购配件
可选购配件
配件名称
示意图
数量
说明
固定支架
1
用于固定读码器，具体操作请参见
3.2 读码器安装章节
配件名称
示意图
数量
说明
网口线缆
1
网口读码器线缆为 17-pin M12 转 8-pin 端
子、RJ45、DB9 串口（网口读码器必需）
U 口线缆
1
U 口读码器线缆为 17-pin M12 转 8-pin 端
子、USB 口、DB9 串口（U 口读码器必需）
电源适配
器
1
选择符合要求的电源适配器或直流开关
电源，供电规格请查看对应型号的技术规
格书（必需）
镜头罩
1
读码器镜头罩支持拆卸更换，可根据实际
需求选购全透、全偏振等类型
灯板
1
读码器灯板支持拆卸更换，可根据实际需
求选购白光、蓝光、红外光、紫外光或红
蓝双色等灯板
极小型(Mini)智能读码器 用户手册
9
3.2 读码器安装
读码器尺寸小巧紧凑，并配合可旋转尾部出线设计，可灵活适应对安装空间有严苛要求
的场景。
操作步骤：
1. 根据读码器视野范围，选取合适的架设位置。
读码器视野范围及条码识读能力，请查看相应型号的技术规格书检测范围模块。
2. 根据架设位置安装空间，选择读码器直角转件的旋转方向。
直角转件不同转向的外观尺寸，请查看相应型号的技术规格书。
平角安装 直角安装
图3-1 不同朝向的直角转件
3. 使用 M3 规格螺丝，将支架固定到读码器的螺纹孔上，有如下两种固定方式。
设备背面安装支架
设备侧面安装支架
图3-2 读码器安装
4. 将支架另一端固定到架设位置即可。
极小型(Mini)智能读码器 用户手册
10
3.3 读码器接口介绍与连接
3.3.1 电源与 I/O 接口定义
读码器的电源及 I/O 接口为 17-pin M12 接口，实现读码器的供电、数据通信、串口和
I/O 信号输入输出。对应的管脚信号定义如下图及下表所示。
读码器接线时，请根据表中的各管脚编号及对应的定义说明，结合线缆标签上的名
称和颜色进行连接。
网口线缆 8-pin 端子旁的 open 线为预留线缆，请不要使用这些 open 线进行接线。
上述线缆颜色仅针对本公司售出的 17-pin M12 转 8-pin 端子、RJ45、DB9 串口、
17-pin M12 转 8-pin 端子、USB、DB9 串口线缆，若搭配其他线缆请以实际为准。
1
12
3
7
4
5
6
8
9
10
11
2
13
14
16
15
17

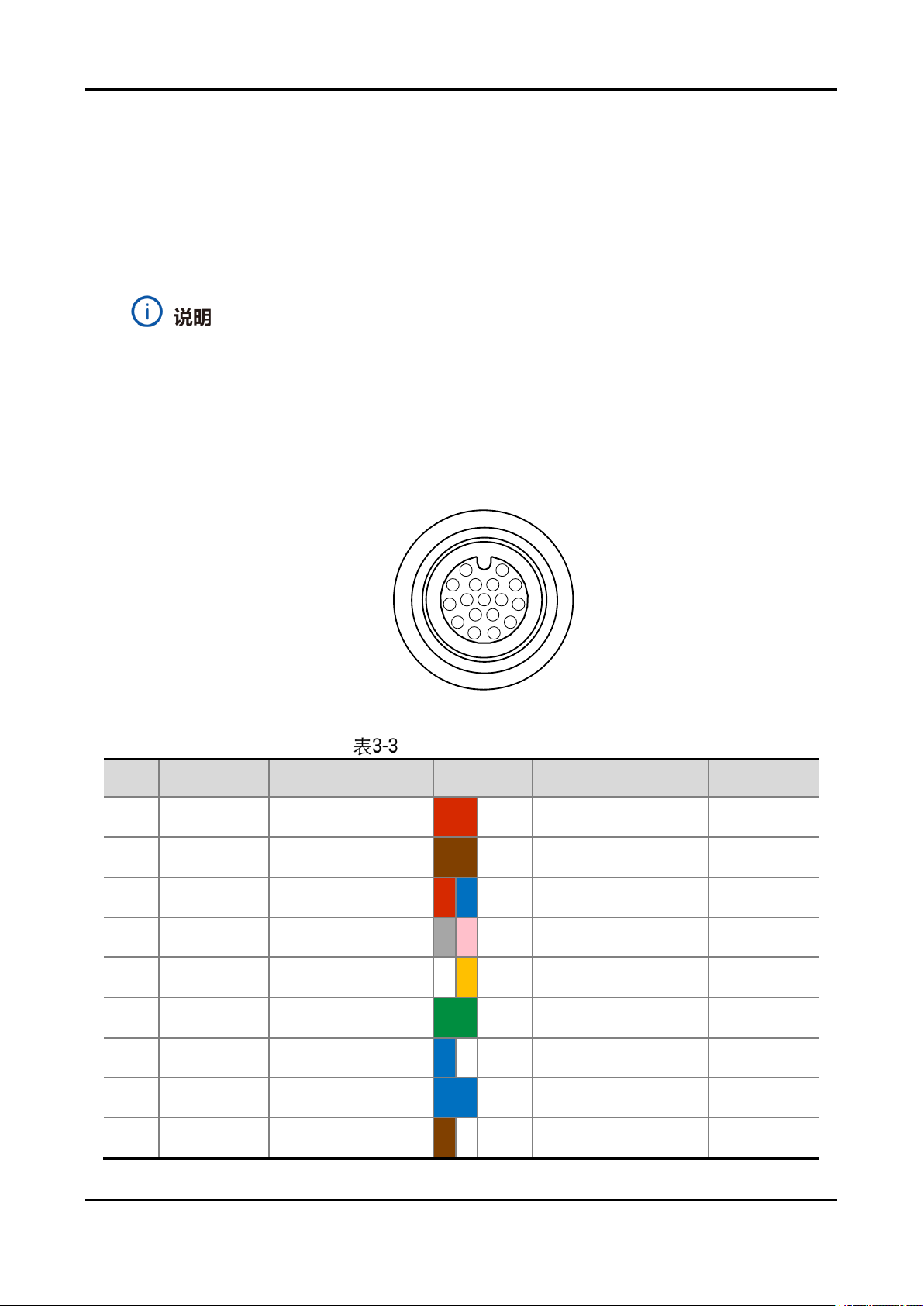

图3-3 17-pin M12 接口
网口线缆管脚信号定义
序号
信号
说明
线缆颜色
线缆
端口名称
1
POWER_IN
直流电源正
红
8-pin 端子的管脚 8
2
OUT_COM
隔离输出共地端
棕
8-pin 端子的管脚 6
4
RS232TX
RS-232 串口输出
红蓝
DB9 母头串口
5
RS232RX
RS-232 串口输入
灰粉
DB9 母头串口
6
RX+
百兆网络信号 RX+
白橙
RJ45 网口
7
TX-
百兆网络信号 TX-
绿
RJ45 网口
8
GPIO2
光耦隔离输出
蓝白
8-pin 端子的管脚 4
管脚 3 输出
9
IN_COM
输入共端
蓝
8-pin 端子的管脚 3
10
GPIO3
光耦隔离输出
棕白
8-pin 端子的管脚 5
管脚 4 输出
