极小型(Mini)智能读码器 用户手册
46
多组参数轮询模式（Multiple）
多组轮询模式下支持指定轮询模块内任意 2-8 套参数进行轮询检测。
前提条件：
请确保触发模式为 On。
轮询功能正常使用时建议采用工作模式，测试模式只用于调试。
操作步骤：
1. 通过相机连接模块选择设备，右键单击进入属性树。
2. 找到图像设置属性并展开，通过“轮询使能”参数下拉选择“多组轮询”模式，可设置或
查看相关参数，如
图
6-12 所示。

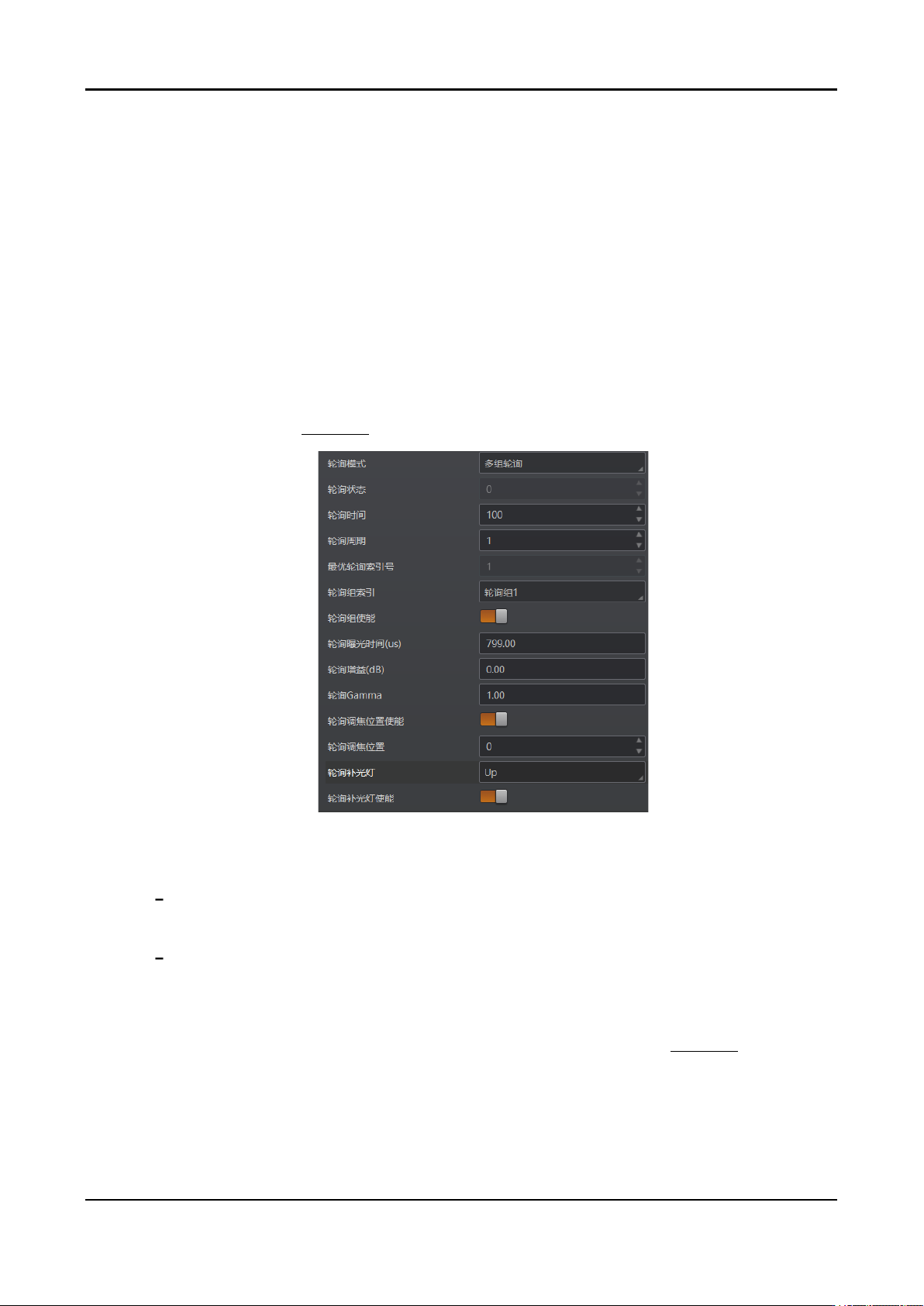

图6-12 多组参数轮询模式
3. 设置轮询时间和周期，具体参数含义为：
轮询时间：设置轮询持续时间(ms) ，轮询模式最少输出 2 帧，用于判断轮询结束
状态使用。
轮询周期：设置轮询周期。所有轮询参数集选择器（Param1~8）遍历一遍为一个
轮询周期。
4. 从“轮询组索引”中选择 2~8 套参数参与轮询，再通过“轮询组使能”使能所选参数下的
轮询组决定该参数是否参与轮询。8 套参数之间的轮询示意图如
图
6-13 所示。
极小型(Mini)智能读码器 用户手册
47
参数1
曝光时间1
增益值1
Gamma
1
光源 1
参数2
曝光时间2
增益值2
Gamma2
光源 2
参数3
曝光时间
3
增益值
3
Gamma
3
光源 3
参数4
曝光时间
4
增益值
4
Gamma
4
光源 4
参数8
曝光时间
8
增益值
8
Gamma
8
光源 8
参数7
曝光时间
7
增益值
7
Gamma
7
光源 7
参数6
曝光时间
6
增益值
6
Gamma
6
光源
6
参数5
曝光时间
5
增益值
5
Gamma
5
光源 5
聚焦位置1
聚焦位置2
聚焦位置3
聚焦位置4
聚焦位置8
聚焦位置7
聚焦位置6 聚焦位置5

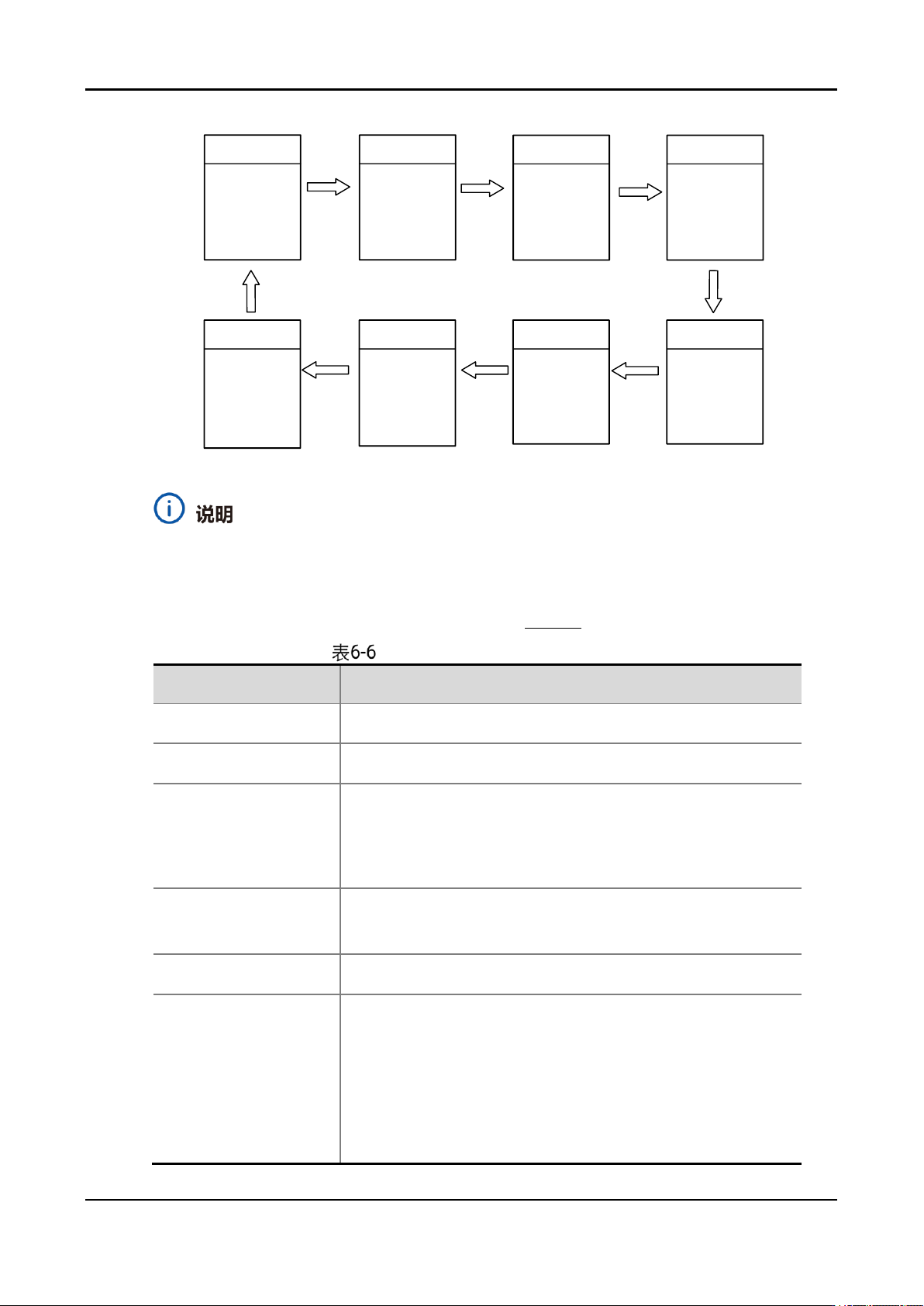

图6-13 轮询示意图
轮询规则为：由最优参数组开始，从第一组已开启轮询使能的参数组开始依次进行。
例如，开启轮询使能的参数为 1、2、3、4、5，本次使用参数 3 进行识别（即作为最
优组），则轮询顺序为参数 3>参数 4>参数 5>参数 1>参数 2，如此为一个轮询周期。
5. 设置选中轮询组的轮询参数，具体参数含义如
表
6-6 所示。
多组参数轮询参数设置
参数类
说明
轮询曝光时间
设置轮询曝光时间(us)
轮询增益
设置轮询增益(dB)
轮询 Gamma
设置轮询 Gamma 值
0~1：图像暗处亮度提升
1~4：图像暗处亮度下降
轮询调焦位置使能
启用“轮询调焦位置使能”可设置具体的“轮询调焦位置”
参数
轮询调焦位置
设置具体轮询聚焦位置
轮询补光灯
选择光源分路
上左补光灯
上右补光灯
下左补光灯
下右补光灯
极小型(Mini)智能读码器 用户手册
48
参数类
说明
轮询补光灯使能
开启后光源可常亮
对于选中参加轮询的参数组，需要重复步骤 5 对所选的每组参数分别设置。
6. 可查看当前轮询状态和最优轮询索引号，具体参数含义为：
轮询状态：显示当前轮询状态。“0”表示轮询结束；“1”表示轮询运行。
最优轮询索引号：轮询结束后自动更新当前环境参数最优的轮询组索引号，其中：
未开启轮询时默认显示为 1;
开启轮询并读到码，显示当前读到码的轮询参数编号；
更改轮询参数并点击确认按键，恢复为默认值 1。
6.4.5 光源
光源部分可对光源类型以及其他相关参数进行设置，建议根据实际使用需求进行设置。
操作步骤：
1. （可选）通过瞄准器使能参数，设置瞄准器模式。
关闭：关闭瞄准器；
取流时亮：仅取流状态下启用，非取流状态下瞄准器关闭；
常亮模式：瞄准器上电即启用。
2. 通过光源分路参数，设置需要开启的光源分路。可选择上、下、左、右的灯珠来开启
不同分路的光源。
单击下方“全开”/“全关”，可同时启用/关闭全部分路光源。
3. 选择光源模式，频闪模式下设备光源频闪，常亮模式下设备光源常亮。
