极小型(Mini)智能读码器 用户手册
86
图6-74 MELSEC 方式
6.7.8 EthernetIp 方式
通信协议选择 EthernetIp 时，可设置的参数如下：
Ethernet/IP 协议使能：EthernetIp 协议使能开关，开启该参数后，设备通过 EthernetIp
的方式输出数据。
图6-75 EthernetIp 方式
6.7.9 Modbus 方式
通信协议选择 Modbus 时，可设置的参数如下：
ModBus 协议使能：ModBus 协议使能开关，开启该参数后，设备通过 ModBus 的
方式输出数据。
ModBus 类型：共有 2 种 ModBus 类型可供选择，分别为 server、客户端。
ModBus 控制地址空间：设置控制地址空间，默认为 holding_register。
极小型(Mini)智能读码器 用户手册
87
ModBus 控制地址偏移：设置控制地址偏移量，默认为 0。
ModBus 控制数据个数：设置控制数据数量，默认为 2。
ModBus 状态地址空间：设置状态地址空间，默认为 input_register。
ModBus 状态地址偏移：设置状态地址偏移量，地址偏移量，默认为 0。
ModBus 状态数据个数：设置状态数据数量，默认为 2。
ModBus 结果数据地址空间：设置结果地址空间，默认为 holding_register。
ModBus 结果数据地址偏移：设置结果地址偏移量，默认为 4。
ModBus 字符串字节交换：开启该参数后，字符串字节按大端存储，未开启则按小
端存储。
图6-76 ModBus 方式
6.7.10 UDP 方式
通信协议选择 UDP 时，可设置的参数如下：
UDP 协议使能：启用该参数后，设备通过 UDP 的方式输出数据。
UDP 目标 IP：设置输入接收数据的 PC 的 IP 地址。
端口号：设置输入接收数据的 PC 的端口号。
极小型(Mini)智能读码器 用户手册
88

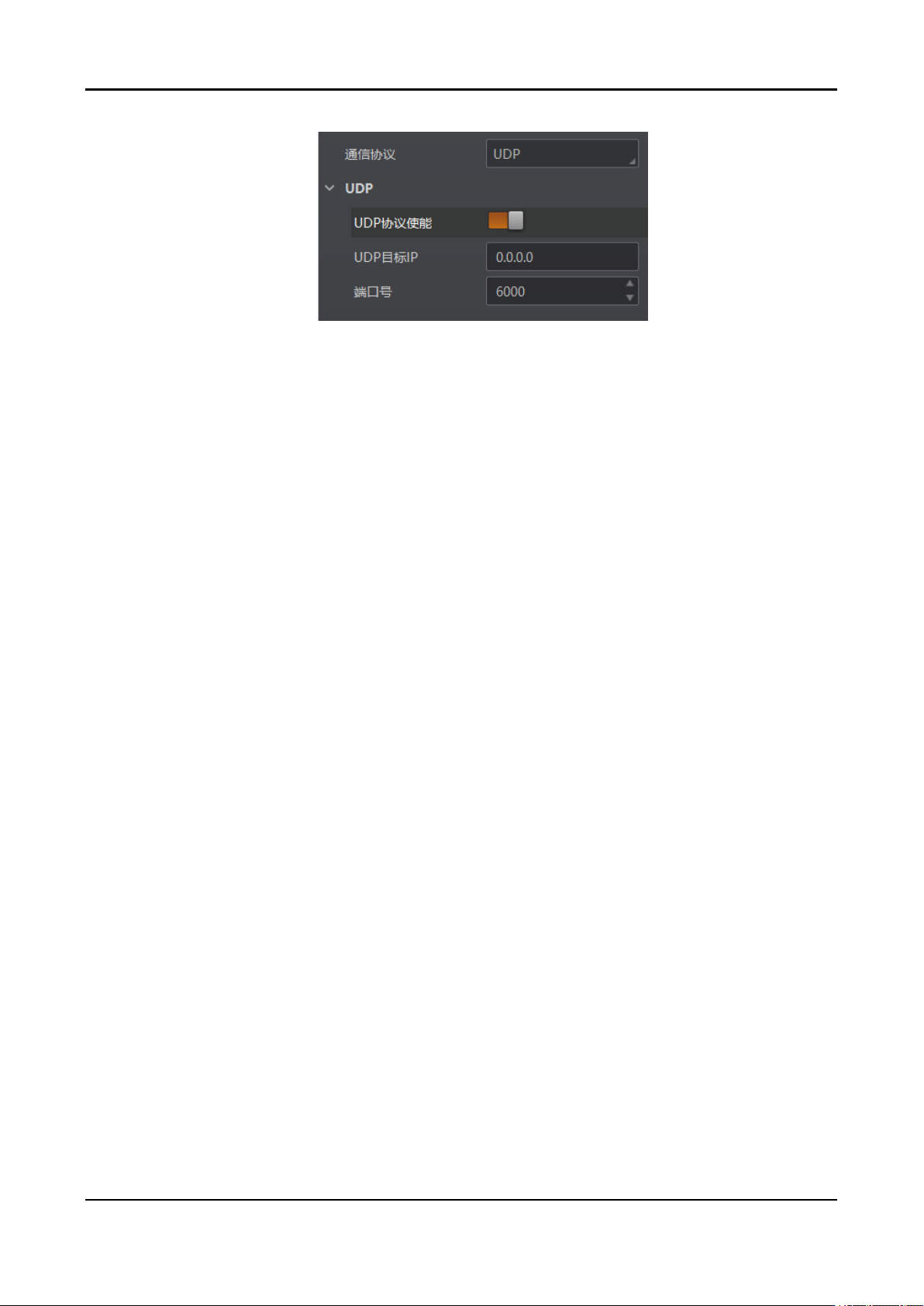

图6-77 UDP 方式
6.7.11 FINS 方式
通信协议选择 FINS 时，可设置的参数如下：
Fins 协议使能：开启该参数后，设备通过 Fins 的方式输出数据。
Fins 通信模式：可选择 UDP 或 TCP。
Fins 本地端口：默认为 9600。
Fins 目标 IP：设置目标设备的 IP 地址。
Fins 目标端口：设置目标设备的端口号。
Fins 数据格式：设置设备通讯读写数据格式，可选 16bit 或 32bit，表示一个寄存器
是 16bit 或 32bit。
Fins 扫描频率（ms）：设置设备轮询读取服务器控制寄存器的间隔时间，单位为
ms。
Fins 控制区域：默认保存在 DM 区域。
Fins 控制地址：根据实际情况配置，需保证各个区域不能重叠和覆盖。
Fins 状态区域：默认保存在 DM 区域。
Fins 状态地址：根据实际情况配置，需保证各个区域不能重叠和覆盖。
Fins 结果区域：默认保存在 DM 区域。
Fins 结果地址：根据实际情况配置，需保证各个区域不能重叠和覆盖。
