极小型(Mini)智能读码器 用户手册
85
设备支持的功能和设备型号以及固件程序有关，具体请以实际参数为准。
6.7.6 Profinet 方式
通信协议选择 Profinet 时，可设置的参数如下：
Profinet 使能：协议使能开关，开启该参数后，设备通过 Profinet 的方式输出数据。
Profinet 设备名：设备名称，为设备指定与组态设备名一致且唯一的设备名。

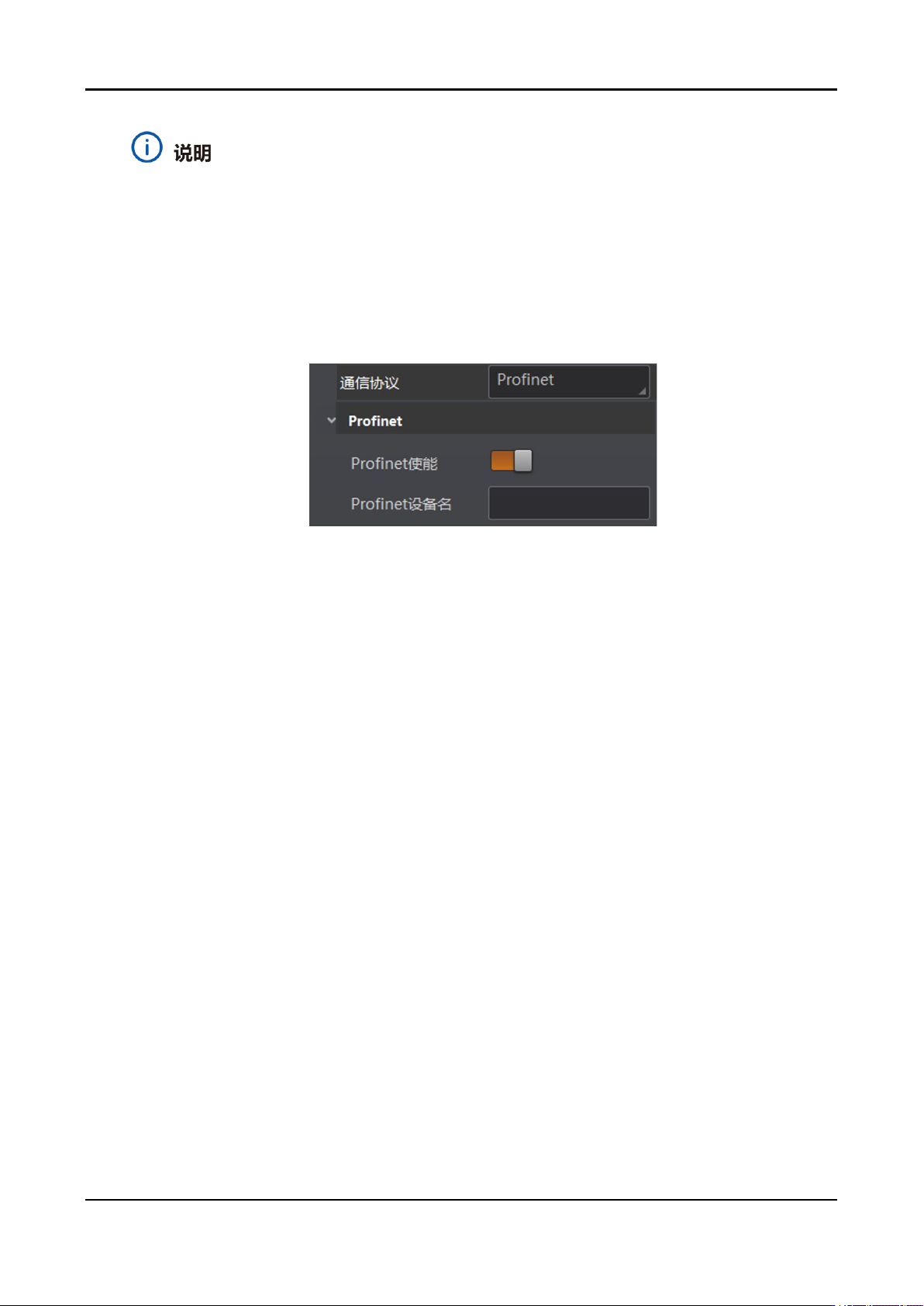

图6-73 Profinet 方式
6.7.7 Melsec/SLMP 方式
通信协议选择 Melsec/SLMP 时，可设置的参数如下：
MELSEC 协议使能：MC 协议使能开关，开启该参数后，设备通过 MELSEC 的方式
输出数据。
MELSEC 目的地址：MC 本机端 IP 地址(IPv4)，设置设备要连接目标 PLC 的 IP 地
址。
MELSEC 目的端口：MC 目的端口，设置设备要连接目标 PLC 的端口号。
MELSEC 数据基地址：MC 数据基地址，设置数据区首地址。
MELSEC 状态基地址：MC 状态基地址，设置状态区首地址。
MELSEC 网络数：MC 网络编号，设置访问站的网络编号。
MELSEC PLC 数：MC PLC 编号，设置可编程控制器编号。
MELSEC 模块 I/O 序号：MC 目标模块 IO 编号，设置目标模块 IO 编号。
MELSEC 模块站序号：MC 目标模块站号，目标模块站号。
MELSEC 超时时间：MC 超时时间，设置在 PLC 的响应返回之前的等待时间。
极小型(Mini)智能读码器 用户手册
86

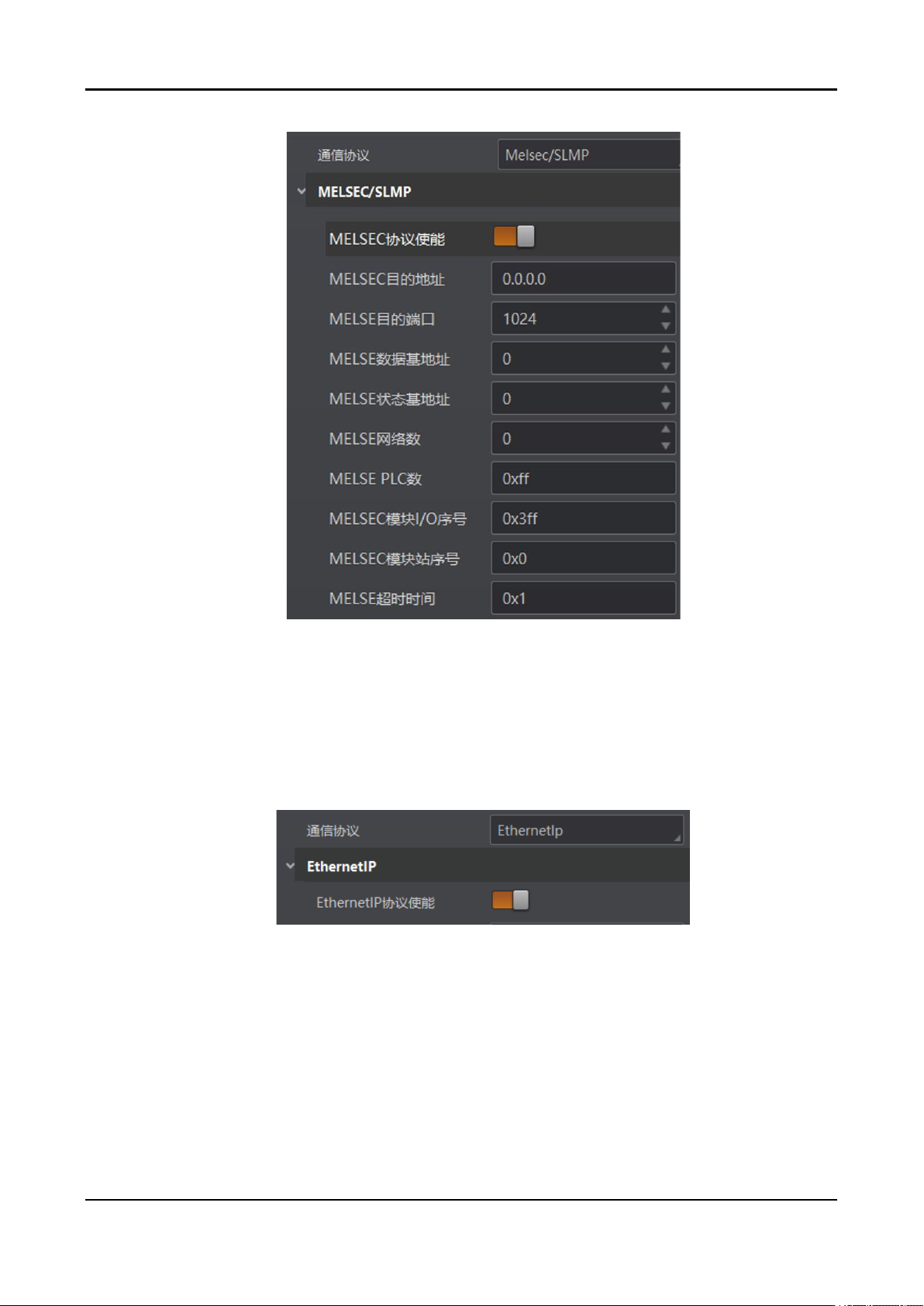

图6-74 MELSEC 方式
6.7.8 EthernetIp 方式
通信协议选择 EthernetIp 时，可设置的参数如下：
Ethernet/IP 协议使能：EthernetIp 协议使能开关，开启该参数后，设备通过 EthernetIp
的方式输出数据。
图6-75 EthernetIp 方式
6.7.9 Modbus 方式
通信协议选择 Modbus 时，可设置的参数如下：
ModBus 协议使能：ModBus 协议使能开关，开启该参数后，设备通过 ModBus 的
方式输出数据。
ModBus 类型：共有 2 种 ModBus 类型可供选择，分别为 server、客户端。
ModBus 控制地址空间：设置控制地址空间，默认为 holding_register。
极小型(Mini)智能读码器 用户手册
87
ModBus 控制地址偏移：设置控制地址偏移量，默认为 0。
ModBus 控制数据个数：设置控制数据数量，默认为 2。
ModBus 状态地址空间：设置状态地址空间，默认为 input_register。
ModBus 状态地址偏移：设置状态地址偏移量，地址偏移量，默认为 0。
ModBus 状态数据个数：设置状态数据数量，默认为 2。
ModBus 结果数据地址空间：设置结果地址空间，默认为 holding_register。
ModBus 结果数据地址偏移：设置结果地址偏移量，默认为 4。
ModBus 字符串字节交换：开启该参数后，字符串字节按大端存储，未开启则按小
端存储。

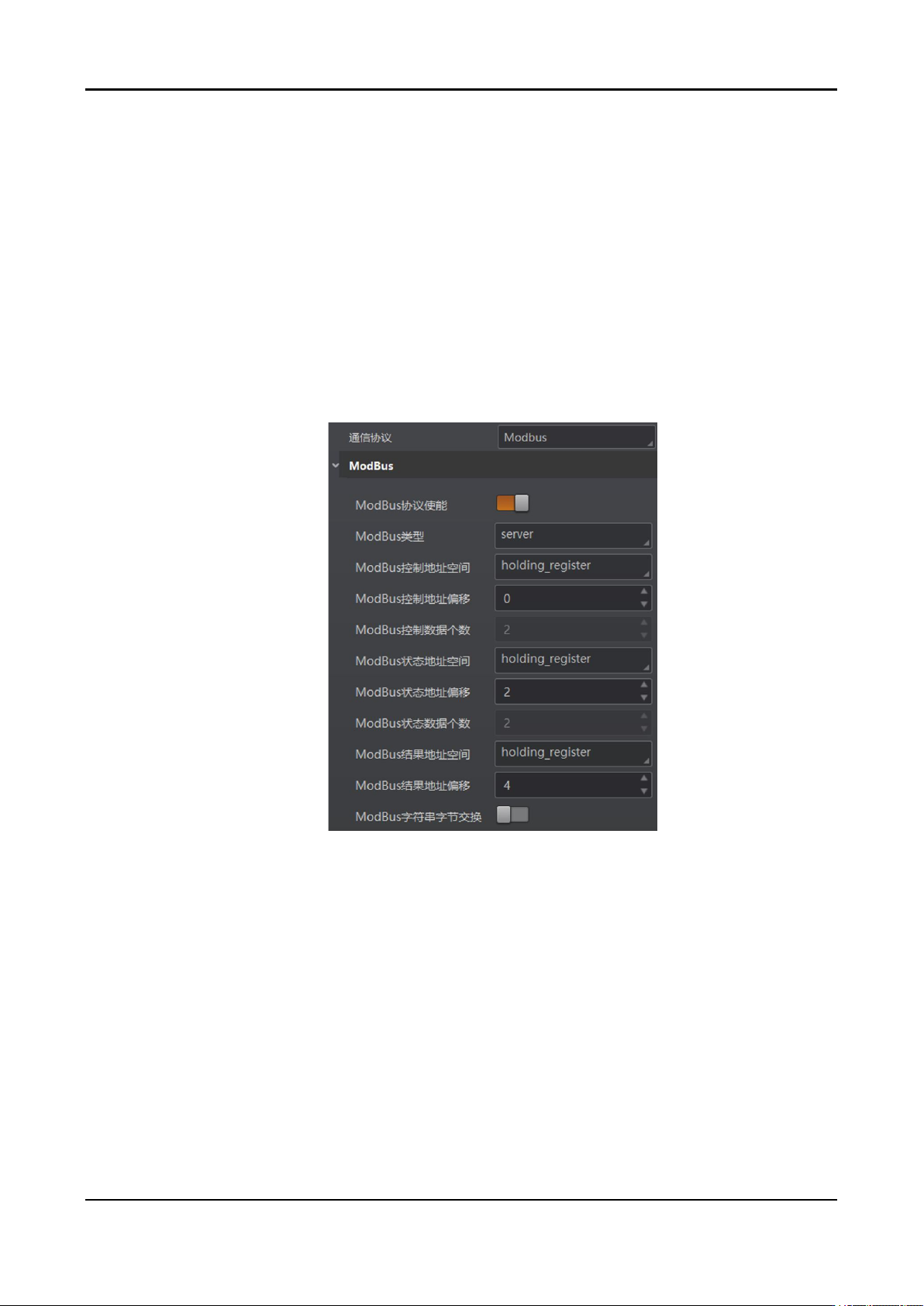

图6-76 ModBus 方式
6.7.10 UDP 方式
通信协议选择 UDP 时，可设置的参数如下：
UDP 协议使能：启用该参数后，设备通过 UDP 的方式输出数据。
UDP 目标 IP：设置输入接收数据的 PC 的 IP 地址。
端口号：设置输入接收数据的 PC 的端口号。
