52
图6-18 ROI 区域自动聚焦参数
2. 在预览窗口右上角单击 进行图像预览，再次点击停止采集确保预览窗口显示图像信
息。
3. 点击绘制 ROI 参数处的绘制，此时鼠标在预览窗口变为十字，拖动可出现蓝色的框绘
制 ROI 区域。根据实际需求调整绿色窗口的大小和位置。
自动调焦的 ROI 区域可通过如下参数进行设置。
调焦-ROI 偏移 X：自动调焦 ROI 区域左上角的点的 X 坐标值；
调焦-ROI 偏移 Y：自动调焦 ROI 区域左上角的点的 Y 坐标值；
调焦-ROI 宽度：自动调焦 ROI 区域的宽度信息；
调焦-ROI 高度：自动调焦 ROI 区域的高度信息。
区域调焦功能多应用于读取画面中出现不同景深条码的场景。
4. （可选）点击最大 ROI 处的执行，将进行全局聚焦。
5. （可选）若需设置多个算法感兴趣区域，重复第 3 步即可。
6. ROI 区域自动调焦如何设置请参见全局聚焦的步骤 3~步骤 6。
6.4.8 自适应调节
自适应调节可以自动调整曝光、增益、码类型、光源等参数以取得最佳读码效果，便于
设备调试。
操作步骤：
1. 在图像配置模块，找到自适应调节并展开，如
图
6-19 所示。
极小型(Mini)智能读码器 用户手册
53
图6-19 自适应调整
2. 通过调整模式参数选择自适应调节模式，可选择静态感知或动态感知。
静态感知模式：此模式下优先调节曝光，增益小，噪点小，图片质量较高，适用于
传送带速度较慢的场合；
动态感知模式：此模式下优先调节增益，曝光小、增益大，图像质量略差，适用于
传送带速度较快的场合。
3. 通过参数目标位置参数中选择需要调节的参数组，可选择当前参数或轮询最佳参数。
当前参数：调节当前默认参数。
轮询最佳参数：调节轮询模式下某一组参数的值。选择此项时需要在轮询参数中选
择需要调节参数值的参数组，如
图
6-20 所示。
图6-20 自适应调节轮询对焦位置
4. （可选）通过光源自适应参数设置光源相关参数。
光源调整：自适应调节开始时将遍历所有的光源组合方案，从中选择最优的一组进
行光源控制。
打开所有光源：自适应调节开始时将打开所有光路的光源。
关闭所有光源：自适应调节开始时将关闭所有光路的光源。
用户配置光源：自适应调节开始时应用用户配置的光源设置。
5. （可选）通过调整码类型参数可设置自适应调节码的类型。
条码类型自适应：设备自适应添加视野范围内所有码类型；
一维码自适应：设备自适应添加视野范围内所有一维码类型。
二维码自适应：设备自适应添加视野范围内所有二维码类型。
极小型(Mini)智能读码器 用户手册
54
堆叠码自适应：设备自适应添加视野范围内所有堆叠码类型。
6. （可选）设置自适应调节过程中的最大曝光值或者最大增益值。
最大曝光：动态感知模式下启用，可设置自适应调节时设备的最大曝光值。
最大增益：静态感知模式下启用，可设置自适应调节时设备的最大增益值。
7. 点击开始自适应参数处执行，设备自动开始取流、设置环境参数并进行自适应调节。
调节结束后设备自动关闭取流。
若完成调节，将反馈调节成功和调节耗时信息，此时曝光和增益参数值为自适应调
节中设置的值。
若调节失败或调节超时则停止调整，并反馈调节失败或调节超时信息。
6.4.9 其他参数
其他参数处可以设置图像镜像和测试模式，如
图
6-21 所示。

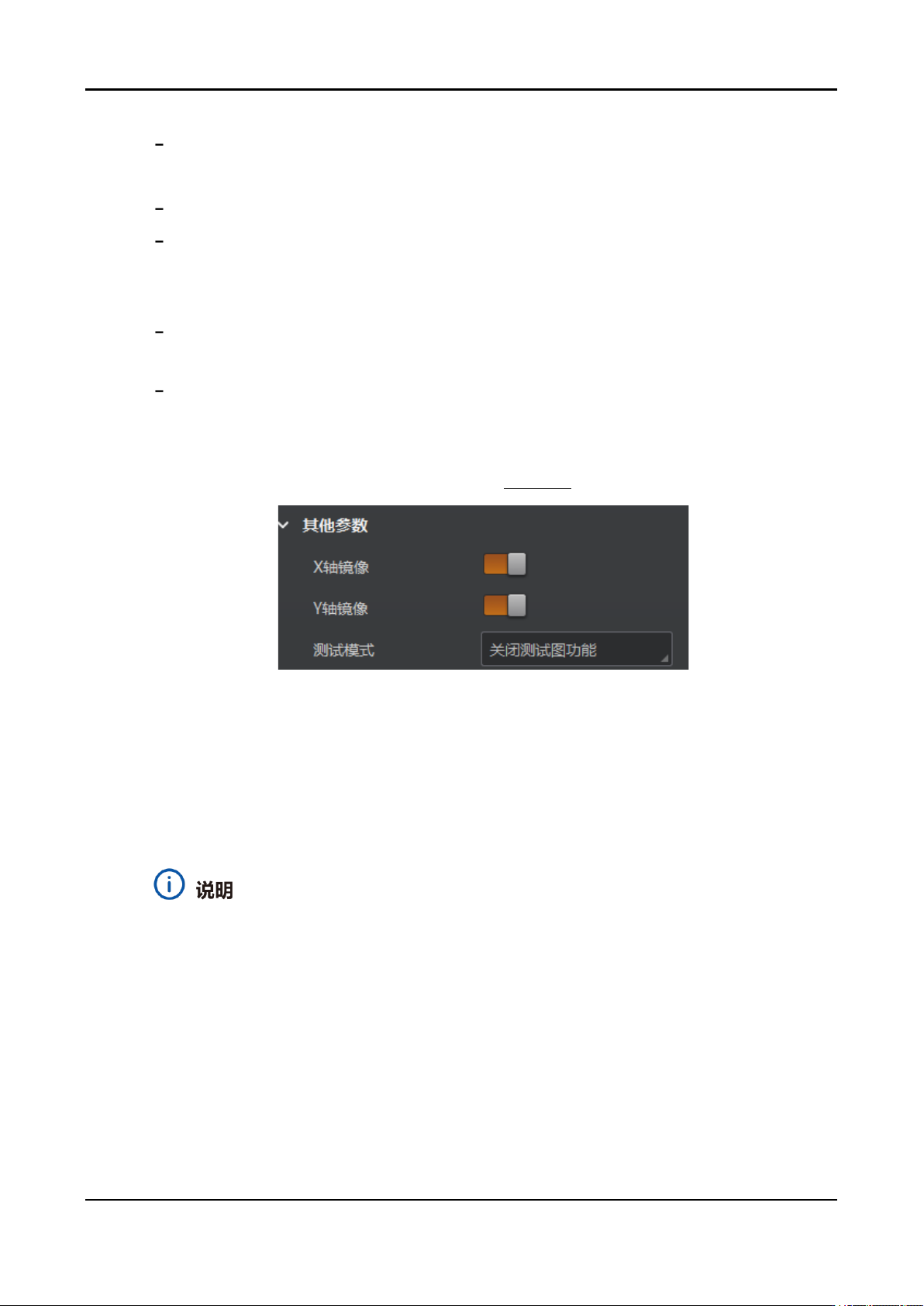

图6-21 其他参数
X 轴镜像：可设置是否开启设备图像水平镜像的功能，默认为开启状态。
Y 轴镜像：可设置是否开启设备图像垂直镜像的功能，默认为开启状态。
测试模式：此为设备的测试图像，默认关闭。当设备实时采集的图像存在异常时，
可通过查看测试模式下的实时采集图像是否也有类似问题，大致判断图像异常的原
因。
测试模式仅在运行模式为测试/Raw 模式时才显示。
6.5 算法配置
设备可通过“算法配置”模块对读码算法相关参数进行设置。
算法配置模块默认可选择条码类型并设置个数，此外还可设置算法参数。
6.5.1 添加条码
添加条码可以设置设备需要读取条码的类型和条码个数。
