极小型(Mini)智能读码器 用户手册
15
输出高电平
内部逻辑
输出低电平
TR
TDR
TDF
TF
50%
50%
50%
50%
10%
10%
90%
90%
图4-4 光耦隔离输出逻辑电平
外部电压及电阻不同时，输出信号对应的电流及输出逻辑低电平参数有微小变化。
4.3 IO 接线图
PNP 设备和 NPN 设备接线方式相同，故整合为一个接线图呈现。实际使用时，请
根据外部设备类型替换接线图右侧部分，即注意外部设备的正负。
PWR 和 GND 指相机电源，注意和外部设备电源、GND 隔离。
读码器的输入或输出外接不同类型的设备（PNP 或 NPN）时，IO 接线有所不同。
输入接线图
IN1
白
读
码
器
IN0
灰
PWR
红
线
缆
PWR
电源正
COM
蓝
GND
黑
NPN设备
PNP设备
+
-
+
-
电源地
图4-5 输入接线图
输出接线图
读码器输出外接外部设备（NPN、PNP）时，接线图如下。
极小型(Mini)智能读码器 用户手册
16
OUT4
棕白
OUT3
蓝白
PWR
红
线
缆
负载
PNP设备
+
-
+
-
负载
PWR
电源地
电源正
NPN设备
读
码
器
COM
棕
GND
黑

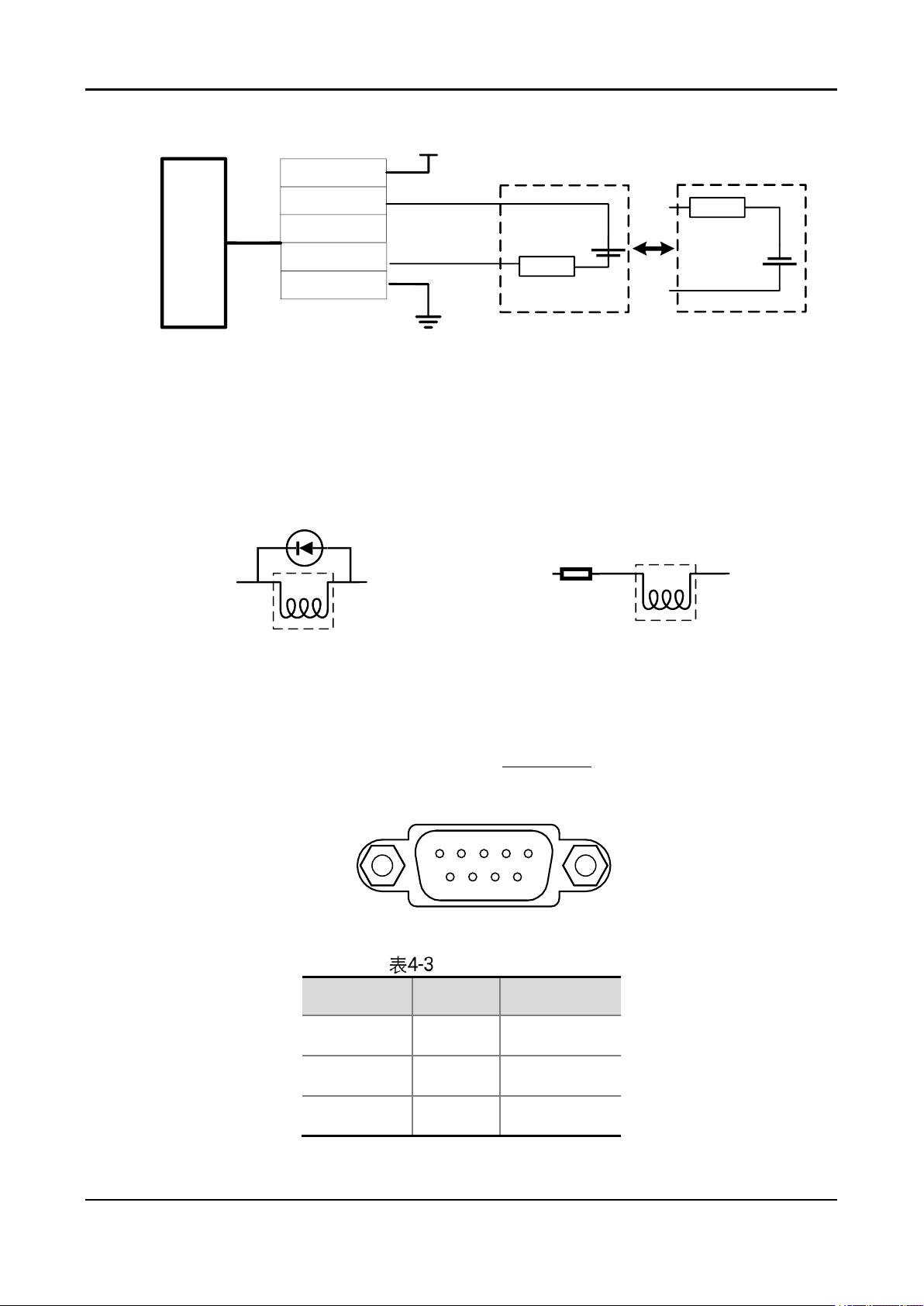

图4-6 输出接线图
读码器输出接继电器、蜂鸣器等类似感性负载时，需要并联回流二极管，二极管建议反
向耐压大于 60V，电流大于 1A；或在通路中增加串联电阻，串联电阻按照实际计算满
足功率即可。两种方式选择其一即可，具体接线方式请根据现场情况进行选择，接线示
意图如下。
电阻
+
-
负载
负载
读码器
OUT/COM
图4-7 回流二极管及串联电阻接线图
4.4 RS-232 串口
读码器支持 RS-232 输出，具体参数设置请见 Serial
方式
。
线缆中自带 DB9 母头串口，如下图所示。具体串口定义请见下表。
15
69
图4-8 DB9 母头串口
设备串口定义
管脚序号
含义
功能描述
2
TX
发送数据
3
RX
接收数据
5
GND
信号地
极小型(Mini)智能读码器 用户手册
17
读码器调试
5.1 客户端安装
读码器可通过 IDMVS 5.0.0 及以上版本客户端进行图像调试和参数设置。客户端支持
Windows 7/10 32/64bit、Windows11 64bit、Linux 32/64bit 操作系统。本手册以
Windows 系统为例进行介绍。
操作步骤：
1. 进入海康机器人官网（www.hikrobotics.com），选择“机器视觉”>“服务支持”>“下载
中心”>“软件”，下载机器视觉智能读码器客户端 IDMVS 5.0.0 及以上版本客户端安装
包。
2. 进入安装界面，单击“开始安装”，如下图所示。

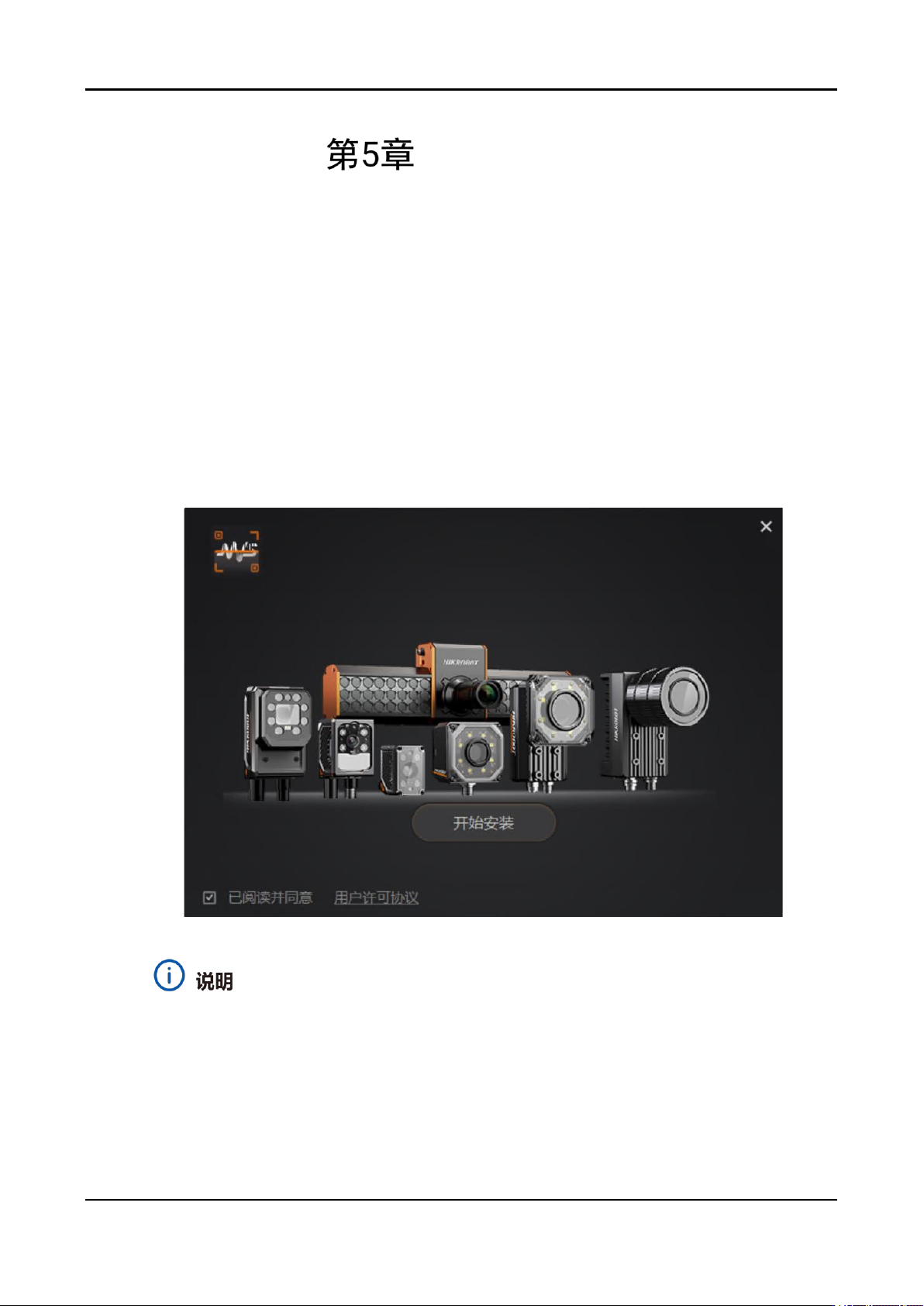

图5-1 安装界面
不同版本客户端界面可能与本手册截图存在差异，具体请以实际为准。
3. 选择安装路径，并开始安装。安装结束时，单击“完成”即可。
