极小型(Mini)智能读码器 用户手册
4
产品介绍
2.1 产品说明
本手册提及的极小型（Mini）智能读码器集图像采集、条码识别和输出等功能于一身，
可高效读取多种码制的一维码和二维码，结构紧凑小巧，适用于 3C、食药品、电子半导
体、新能源等行业。
读码器利用传感器与光学元件获取被测物的图像，通过读码器内置的深度学习读码算法
实现条码解析。读码器还可通过多种通信方式输出检测结果。
2.2 功能特性
高鲁棒性算法精准识别污损、偏转、低对比度及金属镭雕等疑难条码
集成数字宽动态（WDR）图像处理算法，搭配 4 路光源分控和丰富的光学配件，条
码细节更清晰
模块化装配、旋转尾线、线缆分离及多面安装接口，轻松应对狭小空间
支持多路隔离 IO 及多种工业通讯协议，无缝集成各类自动化系统
搭配 IDMVS 5.0.0 及以上版本客户端使用时，支持自动对焦、一键调谐等功能，调
试方便快捷
相机的部分功能视具体型号而定，请以实际情况为准。
关于读码器的技术参数，请查看具体型号读码器的技术规格书。
2.3 产品外观
读码器整体结构小巧紧凑，灵活度高，外观如下图所示，读码器各组件名称以及作用请
见下表。
以下产品外观图片仅供参考，不同型号略有差别，请以实际为准。
极小型(Mini)智能读码器 用户手册
5
3
12
4
5
6
7
8
9
10
11
图2-1 产品外观
读码器组件说明
序号
名称
描述
1
图像传感器
用于采集图像数据
2
光源
4 颗红色 LED 光源，用于采集图像时进行补光，确保图
像效果，增强读码器的读码性能
光源颜色除读码器自带的红光之外，可选购白光、蓝光、
红外光、紫外或红蓝双色
3
瞄准器
2 颗绿色 LED 瞄准器，用于明确指示目标视野
4
触发按键（TRIG）
用于读码器硬件触发
读码器处于触发模式时，单击按钮则触发一次
5
智 能 调 参 按 键
（TUNE）
一键实现读码器智能调参功能
长按 TUNE 按键 3 秒再松开，即可开始智能调参
调参过程中长按 TUNE 按键 3 秒再松开，将取消智能
调参
6
机身指示灯
4 颗指示灯，用于查看读码器是否正常运行，详情请参见
指示灯
7
直角转件
可旋转读码器尾部出线，有效应对安装严苛场景
8
锁紧螺丝
用于固定旋转件，当旋转件调整完成后，请拧紧旋转螺
丝，避免旋转件松动
9
17-pin 接口
提供电源、数据通信、I/O 和串口信号，具体请参见
电源
极小型(Mini)智能读码器 用户手册
6

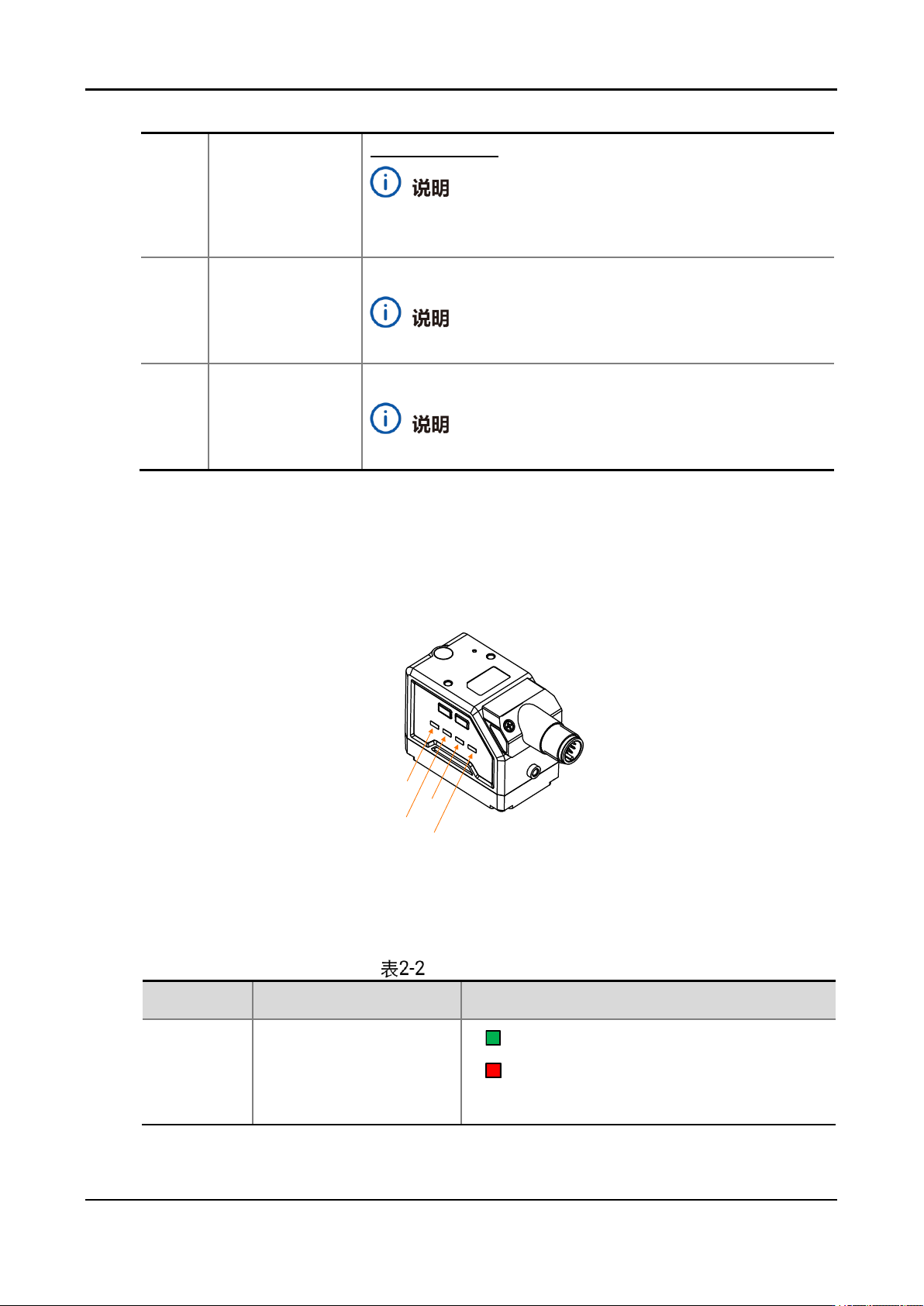

2.4 指示灯
读码器调试过程中，可通过查看指示灯状态确认读码器是否正常运行。本章节主要介绍
不同读码器状态下指示灯的情况。指示灯具体位置如下图所示。
PWR
LINK
U1
OK/NG
图2-2 读码器指示灯
读码器不同状态下对应的指示灯如下表所示，实际使用过程中可根据具体指示灯状态进
行调试。
指示灯状态说明
指示灯
说明
指示灯颜色及对应状态
PWR
电源指示灯
绿灯常亮：电源供电正常
红灯闪烁：读码器上电时闪烁一次
指示灯长灭：断电
与
I/O
接口定义
。
网口和 U 口线缆不是同一根，使用时请根据读码器类型
进行采购。
10
螺孔
用于读码器固定安装，采用 M3 规格的螺丝
侧面螺孔与背面相同。
11
TOF
便于快速检测物品位置，实现对焦和图像参数调节
仅液态调焦款读码器支持此功能。
