极小型(Mini)智能读码器 用户手册
54
堆叠码自适应：设备自适应添加视野范围内所有堆叠码类型。
6. （可选）设置自适应调节过程中的最大曝光值或者最大增益值。
最大曝光：动态感知模式下启用，可设置自适应调节时设备的最大曝光值。
最大增益：静态感知模式下启用，可设置自适应调节时设备的最大增益值。
7. 点击开始自适应参数处执行，设备自动开始取流、设置环境参数并进行自适应调节。
调节结束后设备自动关闭取流。
若完成调节，将反馈调节成功和调节耗时信息，此时曝光和增益参数值为自适应调
节中设置的值。
若调节失败或调节超时则停止调整，并反馈调节失败或调节超时信息。
6.4.9 其他参数
其他参数处可以设置图像镜像和测试模式，如
图
6-21 所示。
图6-21 其他参数
X 轴镜像：可设置是否开启设备图像水平镜像的功能，默认为开启状态。
Y 轴镜像：可设置是否开启设备图像垂直镜像的功能，默认为开启状态。
测试模式：此为设备的测试图像，默认关闭。当设备实时采集的图像存在异常时，
可通过查看测试模式下的实时采集图像是否也有类似问题，大致判断图像异常的原
因。
测试模式仅在运行模式为测试/Raw 模式时才显示。
6.5 算法配置
设备可通过“算法配置”模块对读码算法相关参数进行设置。
算法配置模块默认可选择条码类型并设置个数，此外还可设置算法参数。
6.5.1 添加条码
添加条码可以设置设备需要读取条码的类型和条码个数。
极小型(Mini)智能读码器 用户手册
55
操作步骤：
1. 选择设备需要读取条码的码制，可多选。此时算法配置界面显示已选择的码制，如
图
6-22 所示。
选择的码制越多，算法处理每张图片的耗时将增加，建议根据实际需求选择对应的码
制，以达到最佳效果。
图6-22 添加条码
2. 设置条码个数，一维码个数针对一维码有效，二维码个数针对二维码有效，堆叠码个
数对堆叠码有效。
该参数为每张图片中期望查找并输出的条码最大数量。若实际查找到的个数小于该
参数，则输出实际数量的条码。设置的数值越大，算法处理每张图的耗时将增加，
建议根据实际需求设置，以达到最佳效果。
6.5.2 算法 ROI
算法 ROI 可以只对设备选定的感兴趣区域进行算法识别，其他区域不做算法处理，提高
读码效率。设备可设置多个算法 ROI 区域，并按照条码所在算法 ROI 区域的编号由小到
大排序输出条码结果。输出规则如下：
1：条码 2：条码 3：条码……20：条码
若某算法 ROI 区域内未识别到条码，则相应区域的条码信息更改为设置的 noread 字符。
目前支持手动、棋盘格 2 种算法 ROI 绘制方式，并且支持同时使用 2 种方式对感兴趣区
域进行绘制。
极小型(Mini)智能读码器 用户手册
56
手动绘制算法 ROI
操作步骤：
1. 选中已连接的设备，通过预览后停止的方式确保预览窗口显示图像信息。
2. 点击“算法配置”模块找到算法 ROI 参数。
3. 点击算法 ROI 下的“绘制”，此时鼠标在预览窗口变为十字，拖动可出现绿色的框。根
据实际需求调整绿色窗口的大小和位置，此时被框选部分被设置为算法感兴趣区域，
如
图
6-23 所示。

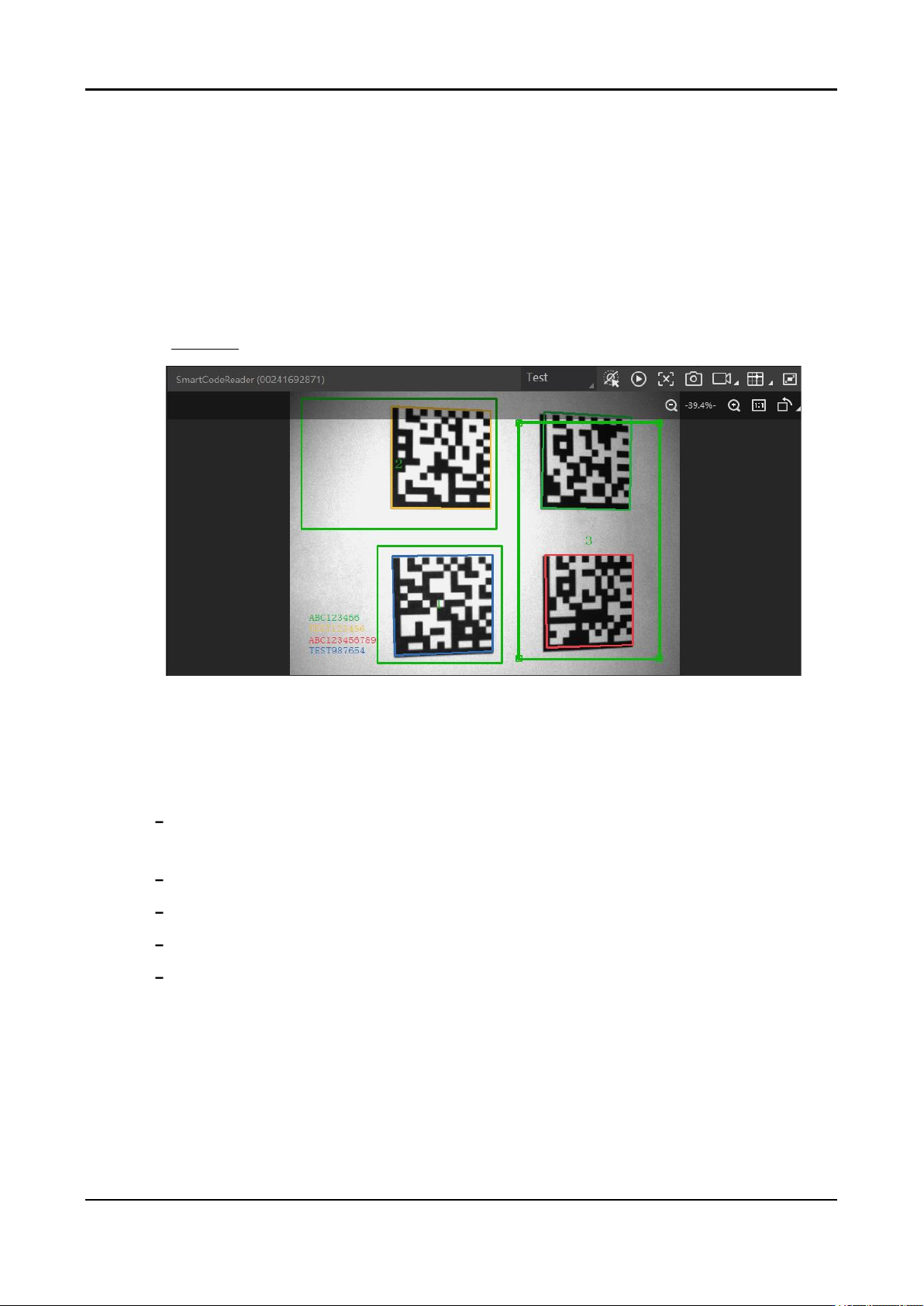

图6-23 手动绘制算法 ROI
4. （可选）若需设置多个算法感兴趣区域，重复第 3 步即可。预览窗口显示全分辨率的
图像，但只对设置算法 ROI 的区域进行条码解析。
5. （可选）算法感兴趣区域的相关参数可在算法 ROI 下的参数中查看。
ROI 索引：用于标识不同的感兴趣区域。范围为 0~149，分别对应第 1 个至第 150
个 ROI；
绘制-算法宽度：算法 ROI 区域的宽度信息；
绘制-算法高度：算法 ROI 区域的高度信息；
绘制-算法偏移 X：算法 ROI 区域左上角的点的 x 坐标值；
绘制-算法偏移 Y：算法 ROI 区域左上角的点的 y 坐标值。
