极小型 ( Mini ) 智能读 码器 用户 手册 7 LINK 网络连接指示灯 绿灯闪烁：网络正常，闪烁快慢具体与 数据传输速度相关 指示灯长灭：网络未连接 U 口读码器 LI NK 灯长灭。 OK/NG 读码成功或失败指示灯 绿灯闪烁：成功读取条码 红灯闪烁：未读取条码 指示灯默认长灭。 U1 用户自定义指示灯 用户 指示 灯， 可通 过选 择相应的 事件 ，确 认 读码器 使用过程某 些功 能是 否正 常，…
极小型(Mini)智能读码器 用户手册
6
2.4 指示灯
读码器调试过程中，可通过查看指示灯状态确认读码器是否正常运行。本章节主要介绍
不同读码器状态下指示灯的情况。指示灯具体位置如下图所示。
PWR
LINK
U1
OK/NG
图2-2 读码器指示灯
读码器不同状态下对应的指示灯如下表所示，实际使用过程中可根据具体指示灯状态进
行调试。
指示灯状态说明
指示灯
说明
指示灯颜色及对应状态
PWR
电源指示灯
绿灯常亮：电源供电正常
红灯闪烁：读码器上电时闪烁一次
指示灯长灭：断电
与
I/O
接口定义
。
网口和 U 口线缆不是同一根，使用时请根据读码器类型
进行采购。
10
螺孔
用于读码器固定安装，采用 M3 规格的螺丝
侧面螺孔与背面相同。
11
TOF
便于快速检测物品位置，实现对焦和图像参数调节
仅液态调焦款读码器支持此功能。
极小型(Mini)智能读码器 用户手册
7
LINK
网络连接指示灯
绿灯闪烁：网络正常，闪烁快慢具体与
数据传输速度相关
指示灯长灭：网络未连接
U 口读码器 LINK 灯长灭。
OK/NG
读码成功或失败指示灯
绿灯闪烁：成功读取条码
红灯闪烁：未读取条码
指示灯默认长灭。
U1
用户自定义指示灯
用户指示灯，可通过选择相应的事件，确认
读码器使用过程某些功能是否正常，事件可
选择读码成功、查找本机、系统运行、触发状
态、管脚 3 输出、管脚 4 输出、Profinet 使
能状态，默认为系统运行
指示灯颜色可配置为红色或绿色，读码器运
行时不可设置，默认绿色。
极小型(Mini)智能读码器 用户手册
8

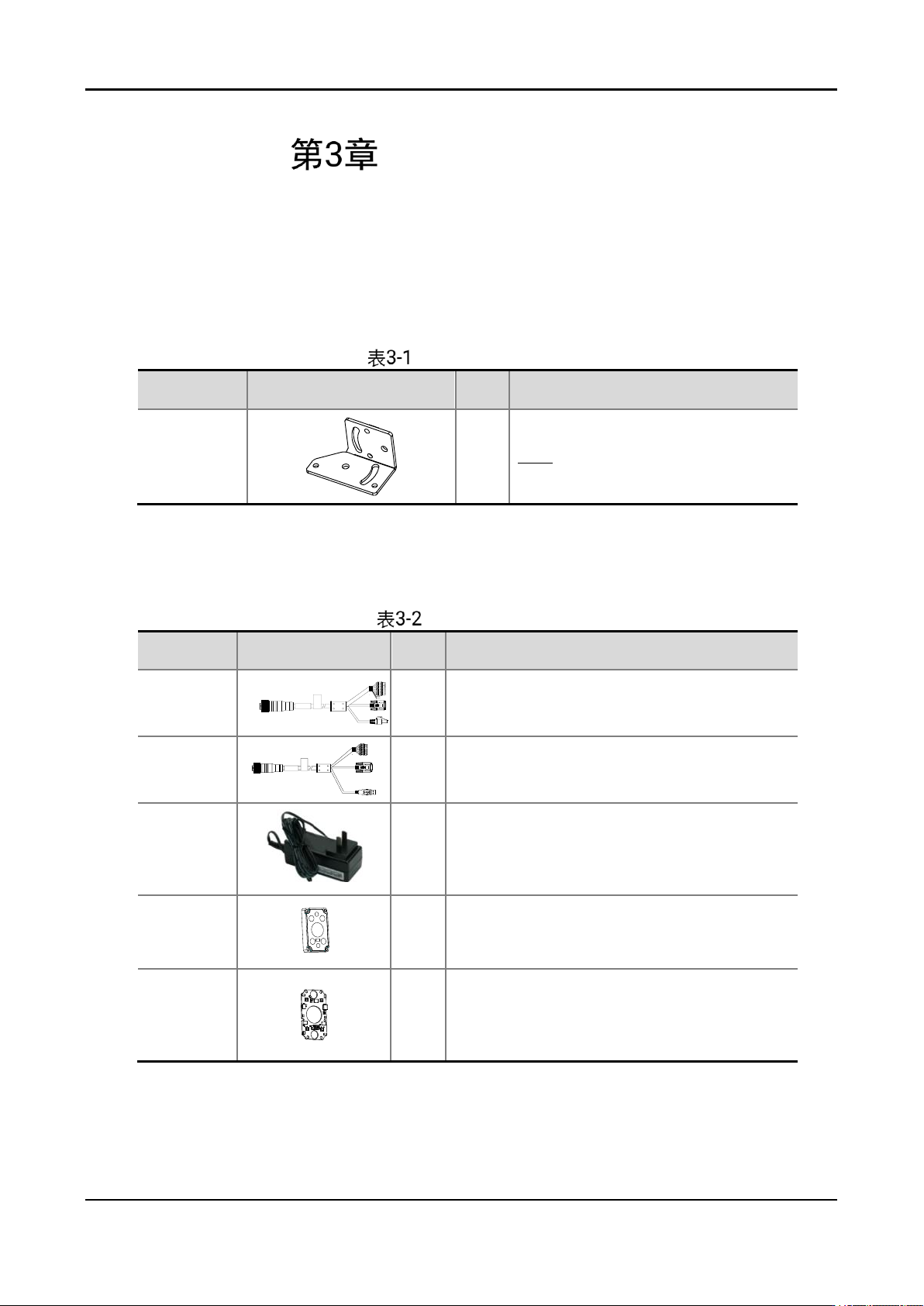

读码器安装与连接
3.1 安装配件
为正常使用读码器，安装前请准备读码器的配套物品。
3.1.1 出厂配套
出厂配套物品
3.1.2 可选购配件
可选购配件
配件名称
示意图
数量
说明
固定支架
1
用于固定读码器，具体操作请参见
3.2 读码器安装章节
配件名称
示意图
数量
说明
网口线缆
1
网口读码器线缆为 17-pin M12 转 8-pin 端
子、RJ45、DB9 串口（网口读码器必需）
U 口线缆
1
U 口读码器线缆为 17-pin M12 转 8-pin 端
子、USB 口、DB9 串口（U 口读码器必需）
电源适配
器
1
选择符合要求的电源适配器或直流开关
电源，供电规格请查看对应型号的技术规
格书（必需）
镜头罩
1
读码器镜头罩支持拆卸更换，可根据实际
需求选购全透、全偏振等类型
灯板
1
读码器灯板支持拆卸更换，可根据实际需
求选购白光、蓝光、红外光、紫外光或红
蓝双色等灯板
