极小型(Mini)智能读码器 用户手册
50
图6-16 调参进度
4. （可选）通过智能调参进度参数，可查看智能调参的进度。
5. （可选）点击停止智能调参参数处的执行，将取消智能调参。
6. （可选）通过聚焦参数、自适应参数可实现镜头调焦、自适应调节单功能的调试。
关于自动调焦功能设置请参考 6.4.7 自动对焦章节，关于自适应调节功能设置请参
考 6.4.8 自适应调节章节。
6.4.7 自动对焦
部分设备可根据视野中的条码位置，进行镜头自动调焦功能。目前设备支持全局和 ROI
区域 2 种自动调焦方式，可根据实际需求进行选择。
请在测试运行模式下进行镜头调焦，完成调焦后，再切换至工作模式下使用。关于设
备运行模式的介绍，具体请参见 6.3 运行模式。
全局聚焦
全局聚焦可一次完成视野全局范围内的镜头调焦。
操作步骤：
1. 在图像配置模块找到自动对焦并展开，调焦模式选择全局聚焦，如
图
6-17 所示。
极小型(Mini)智能读码器 用户手册
51
图6-17 聚焦参数
2. 在预览窗口右上角单击 进行图像预览，再次点击停止采集确保预览窗口显示图像
信息。
3. 通过调焦参数配置可设置镜头调焦的模式，分为如下 3 种模式。
全自动调焦：调焦时自动更改聚焦位置以及曝光、增益、Gamma、光源等参数；
只移动电机位置：调焦时只更改聚焦位置，不涉及曝光、增益、Gamma 及光源等
参数；
全自动调焦且调焦结束恢复原有的环境参数：调焦时自动更改聚焦位置以及曝光、
增益、Gamma、光源等参数，并在调焦完成后仅保留聚焦位置，恢复其他参数配
置。
4. 点击自动对焦参数处的执行，设备开始自动调焦。
自动调焦过程中，调焦配置下参数均不可设置；自动调焦完成后，调焦配置下的相
关参数恢复可设置状态。
5. （可选）可自定义配置电机位置参数，同时可通过电机位置参数查看当前位置的具体
参数值。
6. （可选）完成镜头调焦后，可通过调焦评分查看本次镜头调焦的分数。
ROI 区域自动聚焦
ROI 区域自动聚焦仅针对 ROI 区域进行自动聚焦，通过绘制 ROI 区域，实现该区域内的
镜头调焦。
操作步骤：
1. 在图像配置模块找到自动对焦并展开，调焦模式选择 ROI 区域自动聚焦，如
图
6-18
所示。
极小型(Mini)智能读码器 用户手册
52

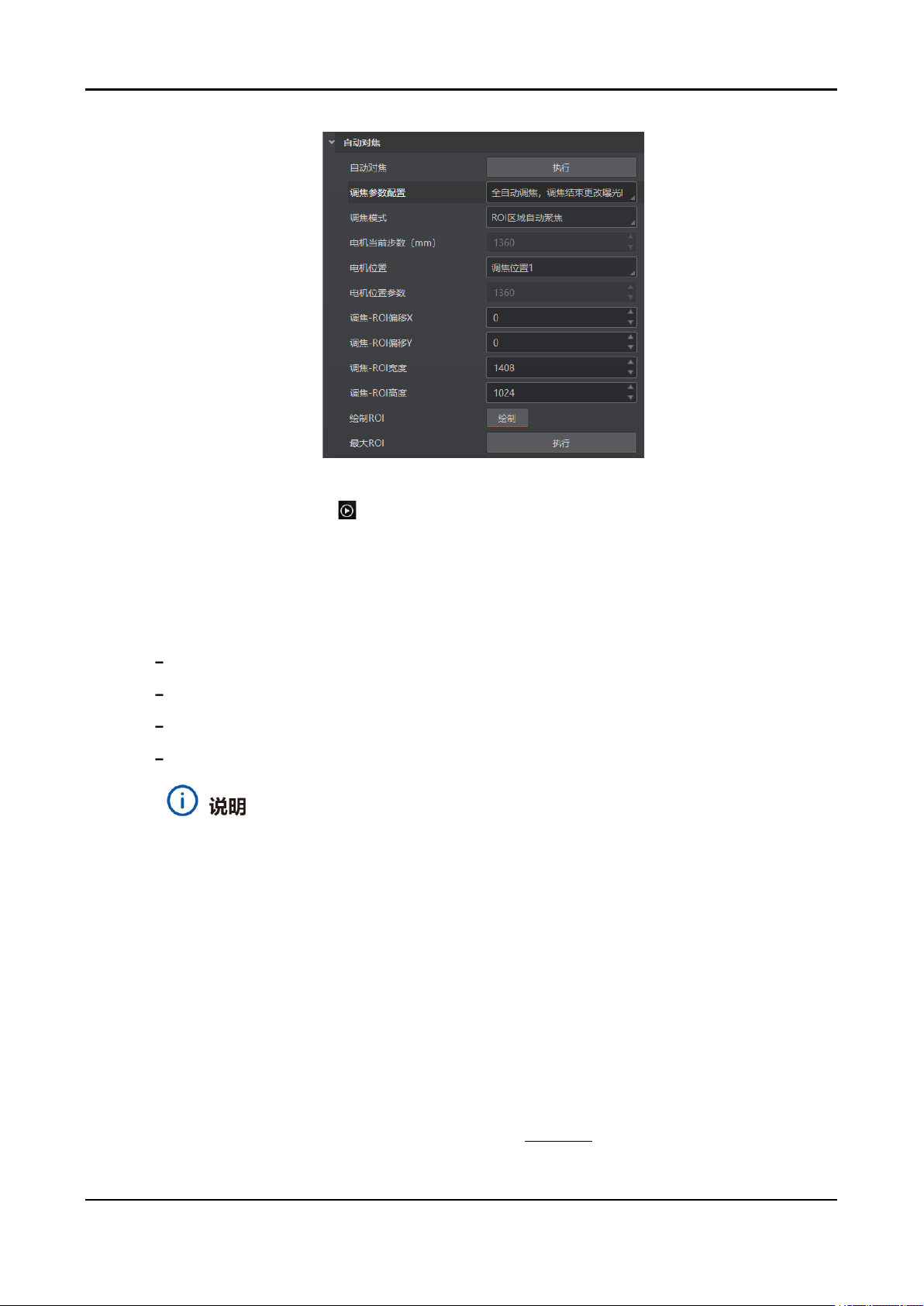

图6-18 ROI 区域自动聚焦参数
2. 在预览窗口右上角单击 进行图像预览，再次点击停止采集确保预览窗口显示图像信
息。
3. 点击绘制 ROI 参数处的绘制，此时鼠标在预览窗口变为十字，拖动可出现蓝色的框绘
制 ROI 区域。根据实际需求调整绿色窗口的大小和位置。
自动调焦的 ROI 区域可通过如下参数进行设置。
调焦-ROI 偏移 X：自动调焦 ROI 区域左上角的点的 X 坐标值；
调焦-ROI 偏移 Y：自动调焦 ROI 区域左上角的点的 Y 坐标值；
调焦-ROI 宽度：自动调焦 ROI 区域的宽度信息；
调焦-ROI 高度：自动调焦 ROI 区域的高度信息。
区域调焦功能多应用于读取画面中出现不同景深条码的场景。
4. （可选）点击最大 ROI 处的执行，将进行全局聚焦。
5. （可选）若需设置多个算法感兴趣区域，重复第 3 步即可。
6. ROI 区域自动调焦如何设置请参见全局聚焦的步骤 3~步骤 6。
6.4.8 自适应调节
自适应调节可以自动调整曝光、增益、码类型、光源等参数以取得最佳读码效果，便于
设备调试。
操作步骤：
1. 在图像配置模块，找到自适应调节并展开，如
图
6-19 所示。
