极小型(Mini)智能读码器 用户手册
58
图6-25 创建棋盘格 ROI 设置
4. 此时预览窗口将展示设置的棋盘格 ROI 区域，如
图
6-26 所示。通过如下操作，可以
根据实际需求对 ROI 区域进行调整。调整完成后，点击 ，此时预览窗口生成棋盘
格 ROI 区域，红色边框变为绿色。
调整感兴趣区域大小及位置：鼠标置于算法 ROI 区域的外边框，即可根据需求调整
算法 ROI 区域整体的大小和位置；
恢复至最大算法 ROI：点击 ，可将算法感兴趣区域恢复为设备的最大分辨率；
清除棋盘格算法 ROI：点击 ，可将设置的算法感兴趣区域进行清除。

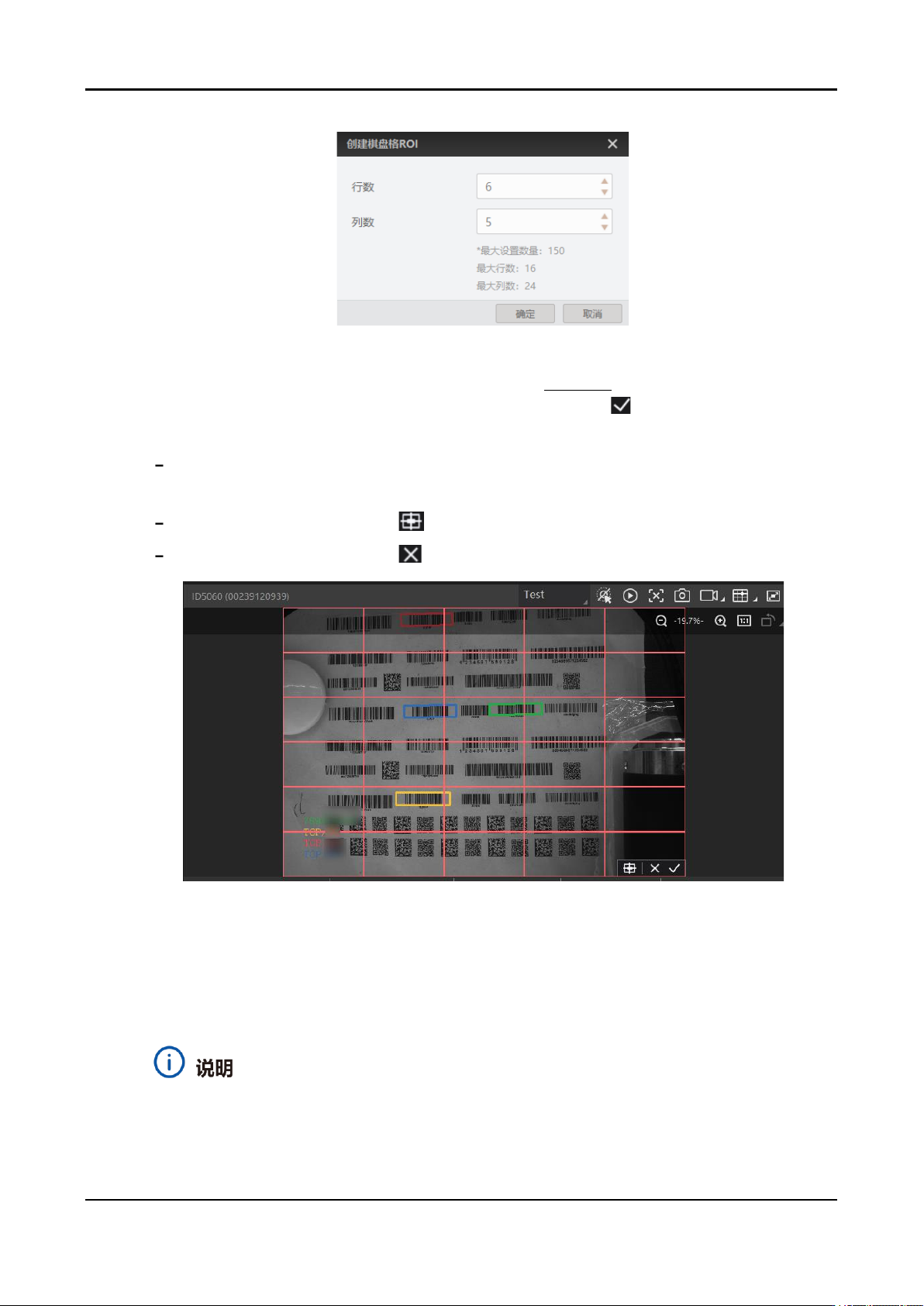

图6-26 棋盘格绘制 ROI
5. 若需要调整或删除已生成的算法 ROI 区域，请参考手动绘制 ROI 中的第 5 步或第 6
步。
6. （可选）启用属性树 I/O 控制属性下“ROI 联动 IO 使能”参数，当任意 ROI 区域未读取
条码时，将关联输出设备进行输出提示。实际使用时，请确保输出设备已连接。
当所有算法 ROI 区域不开启时，默认当前算法 ROI 区域为全屏。
当部分算法 ROI 区域开启，另一部分关闭时，关闭的算法 ROI 区域实际上为位于
左上角（0，0）位置处大小为 128*128 的图像区域。
极小型(Mini)智能读码器 用户手册
59
6.5.3 算法参数
通过“算法类型”参数下拉选择一维码、二维码或堆叠码。一维码对应一维码算法参数，
二维码对应二维码算法参数，堆叠码对应堆叠码算法参数。
不同型号及不同固件版本设备算法参数有所差别，具体请以实际参数为准。
一维码算法参数
读码等待时间：若算法运行时间超出该值，则停止图像处理后输出解析结果。参数
设置为 0 时以实际所需算法耗时为准，单位为 ms。
黑白码参数：根据实际场景，选择白底黑码、黑底白码或自适应。
Code39 校验：若 Code39 条码使用了校验位，开启该使能。
1D 打码评级使能：可对一维码的质量进行等级判断。开启该使能，设备读码完成
后，客户端将输出展示总体评估等级。目前 1D 打码评级功能支持 Code39、
Code128、ITF25、EAN8、EAN13、UPCA、ITF14 一维码。
读码评分使能：可对一维码的读码环境进行评分。开启该使能，设备读码完成后，
客户端将输出展示读码评分数值。
二维码算法参数
超时等待时间：若算法运行时间超出该值，则停止图像处理后输出解析结果。参数
设置为 0 时以实际所需算法耗时为准，单位为 ms。
QR 畸变：该参数默认不开启，当需要识别的 QR 码打印在瓶体上，或者软包上有褶
皱时，建议开启该参数。
DM 码类型：配置 DM 码类型，可选择所有 DM 码、ECC140 类型 DM 码、ECC140
类型 DM 码。
2D 打码评级使能：可对二维码的质量进行等级判断。开启该使能，设备读码完成
后，客户端将输出展示总体评估等级。目前 2D 打码评级功能仅支持 DM、QR 码。
读码评分使能：可对二维码的读码环境进行评分。开启该使能，设备读码完成后，
客户端将输出展示读码评分数值。
堆叠码算法参数
超时等待时间：若算法运行时间超出该值，则停止图像处理后输出解析结果。参数
设置为 0 时以实际所需算法耗时为准，单位为 ms。
读码评分使能：可对堆叠码的读码环境进行评分。开启该使能，设备读码完成后，
客户端将输出展示读码评分数值。
极小型(Mini)智能读码器 用户手册
60
6.5.4 打码评级
打码评级功能可对码的质量进行等级判断。设备读码完成后，客户端将输出展示总体评
估等级。根据读码类型不同，分为一维码打码评级以及二维码打码评级 2 种情况进行介
绍。
当目标视野内出现多个条码时，支持对多个条码同时进行评级。
一维码打码评级
一维码打码评级功能通过 ISO15416 标准对条码进行等级判断，目前支持 Code39、
Code128、ITF25、EAN8、EAN13、UPCA、ITF14 一维码。
操作步骤：
1. 点击“算法配置”模块找到“算法参数”。
2. 算法类型处下拉选择“一维码”。
3. 切换运行模式为工作模式，并开启打码评级使能，如
图
6-27 所示。

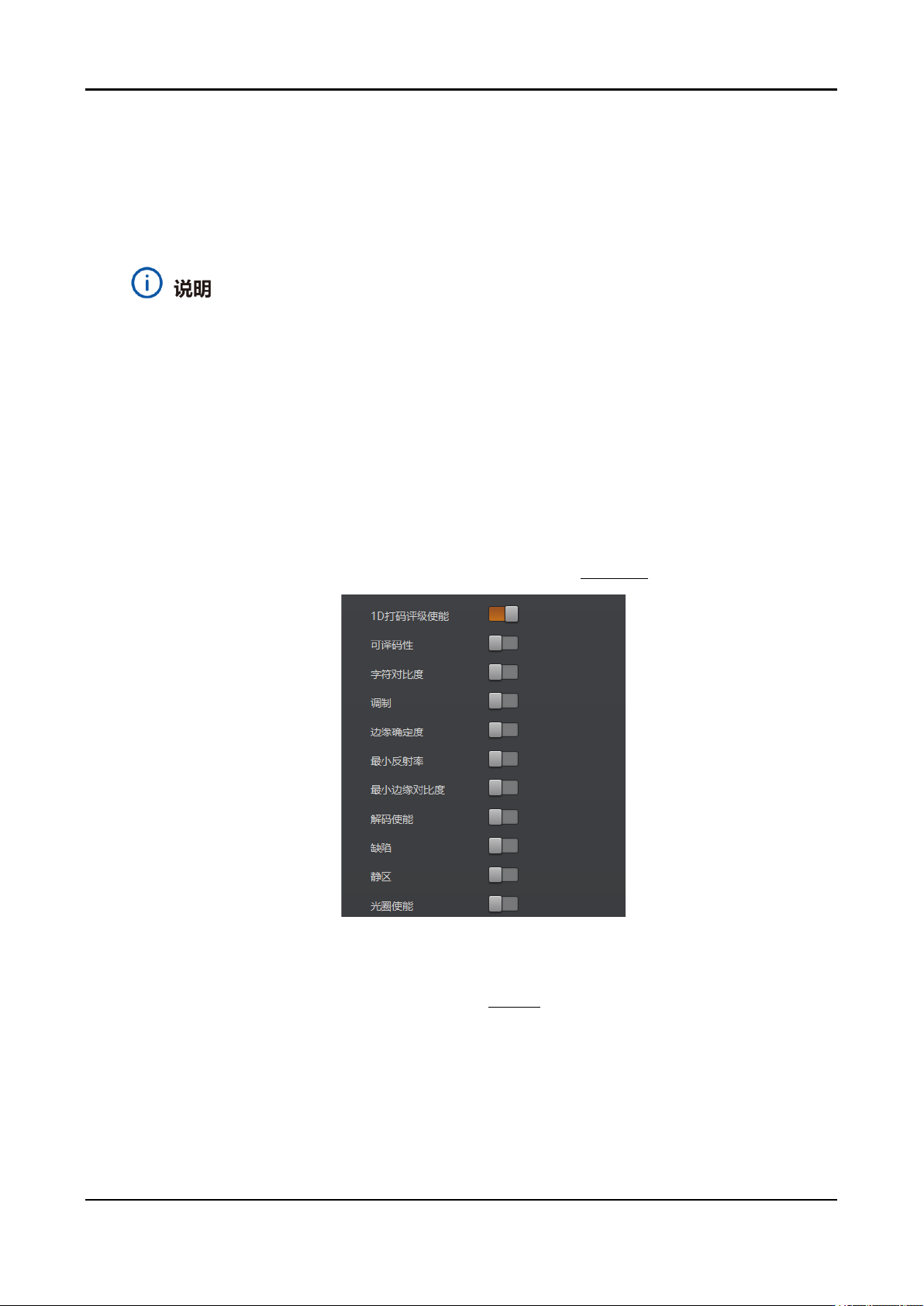

图6-27 一维码打码评级
4. 根据实际需求，选择打码评级的评断标准。开启该评级标准使能，表示使用该标准对
条码进行评判，各评判标准及其含义请见
表
6-7。
