极小型(Mini)智能读码器 用户手册
99
2. 比对规则参数选择“常规比对”。
3. 在起始位置参数中设置开始比对的初始位，即从数据的第几位开始进行比对。
4. 在对比字符数参数中设置参与比对的范围，即从初始位起一共比对几位。
5. 在通配符参数中设置条码字符串，如
图
6-86 所示。
图6-86 常规比对参数
连号比对
连号比对是指通过设置连续的条码规则，并将读取到的数据与预设规则进行比对，判断
是否满足该规则，从而得到比对结果。
操作步骤：
1. 在比对控制下，开启比对使能。
2. 比对规则参数选择“连号比对”。
3. 在起始位置参数中设置开始比对的初始位，即从数据的第几位开始进行比对。
4. 在对比位数参数中设置参与比对的位数，即从初始位起一共比对几位。
5. 在步长参数中设置增量值，即每次比对后将预设值根据增量值进行递增或递减，然后
再进行下一轮的比对。若递增或递减后的数值超出设置的对比位数，则预设值全为 0。
6. （可选）通过点击比对重置参数处的“执行”，可进行比对重置。重置后将以读取到的
第一个码为预设值开始进行比对。
7. 基础值中显示当前开始进行比对的预设值。
极小型(Mini)智能读码器 用户手册
100
图6-87 连号比对参数
以起始位置为 3，对比位数为 2，步长为 2 举例，连号比对的规则如下：
首次读到码 ur96k，得到预设值 96。预设值递增，得到 96+2=98。
第二次读到码 yr98kjkfd，比对成功，为连续码，则输出对比成功事件。此时预设值
再递增，得到 98+2=00。
第三次读到码 kl99fjkd，比对失败，非连续码，则输出对比失败事件。此时预设值不
再递增，直到下一次比对成功才再次递增。
第四次读到码 kl00djf，比对成功，为连续码，则输出对比成功事件。此时预设值再
递增，得到 00+2=02。
……以此类推
6.9 数据统计
在属性树中的数据统计属性中，可对设备的读码相关数据进行统计。
数据统计需在工作模式下使用。
操作步骤：
1. 在属性树中找到数据统计属性并展开。
2. 在“信息统计模式”中选择数据统计范围，可选择“根据所有帧统计”或“根据最新多帧统
计”；若选择“根据最新多帧统计”，可将下方“统计最近帧数值”设置为 1~100000 帧，
如
图
6-88 所示。

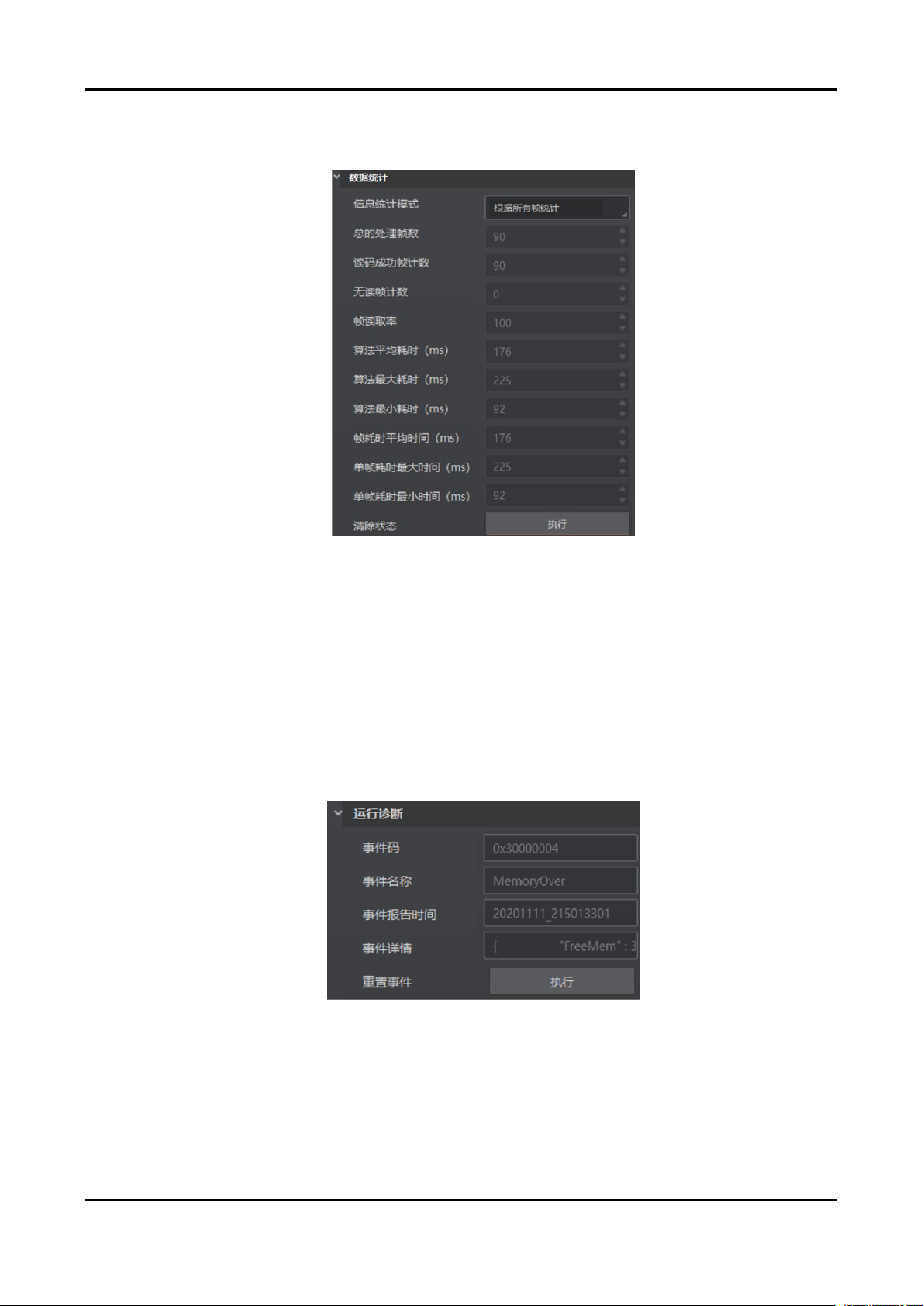

图6-88 多帧统计设置
