极小型(Mini)智能读码器 用户手册
80
当输出事件源选择“硬触发事件”时，除输出信号的延迟时间和持续时间参数外，还
需要设置外部触发信号的来源。通过硬触发来源选择使用的输入信号源，可选“管脚
0/1 输入”；通过硬触发激活设置输入信号的触发方式，可以选择“上升沿”和“下降沿”
两种。

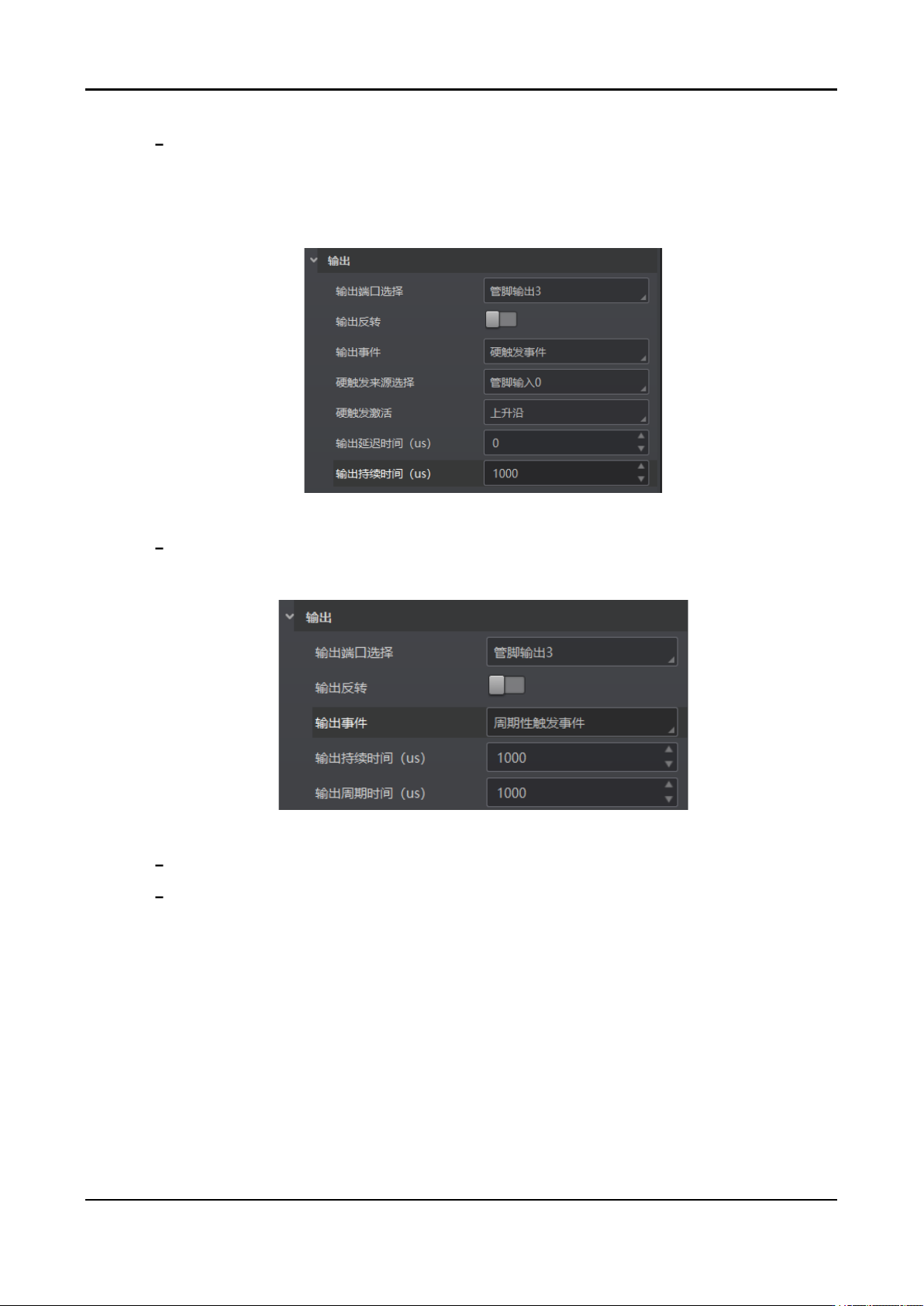

图6-64 外部触发
当输出事件源选择“周期性触发事件”时，除输出信号的持续时间参数外，还需要设
置输出的周期时间。
图6-65 周期性触发
当输出事件源选择“灯常亮”时，无需设置其他参数。
选择“通讯字符控制”作为输出事件源时，可根据实际情况设置如下参数。
控制开始输出文本：配置开始输出文本，当通信工具发送指定文本内容时，将开
始数据输出；
控制结束输出文本：配置结束输出文本，当通信工具发送指定文本内容时，将结
束数据输出；
输出延迟时间(μs)：配置输出信号延迟输出事件的时间；
输出持续时间(μs)：配置输出信号持续的时长，到达持续时间后将结束数据输出。
4. 若需要设备输出与此刻相反的信号，则启用输出反转功能。
极小型(Mini)智能读码器 用户手册
81

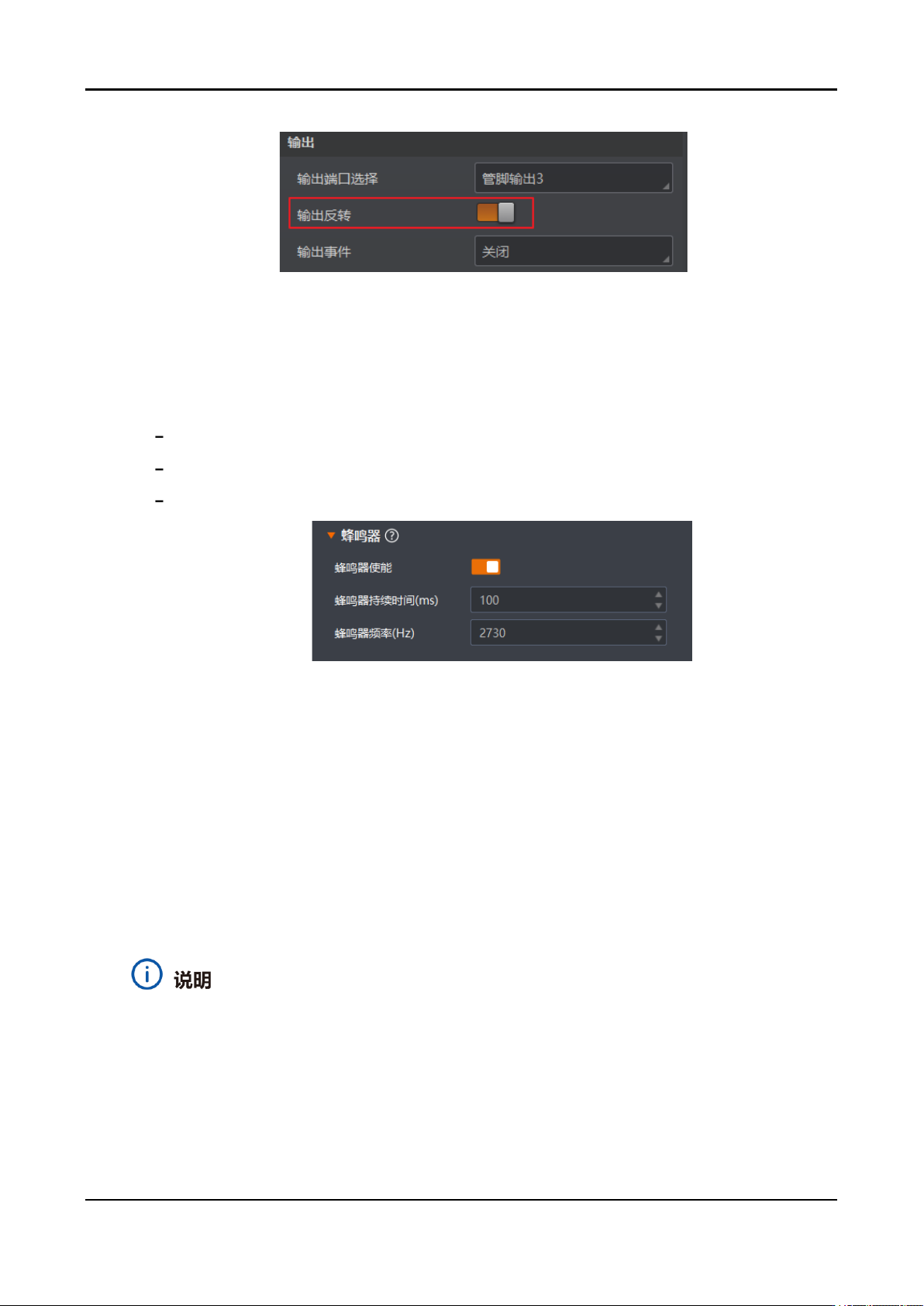

图6-66 输出反转
蜂鸣器
液态型号读码器支持蜂鸣器功能，您可通过如下参数配置蜂鸣器是否开启和开启持续时
间等属性。
蜂鸣器使能：选择是否开启蜂鸣器。
蜂鸣器持续时间(ms)：设置蜂鸣器发声的持续时间长度。
蜂鸣器频率(Hz)：设置蜂鸣器发声时的声音频率。
图6-67 蜂鸣器
6.7 通信配置
设备可通过“通信配置”模块设置通信协议相关的参数。通信协议与设备运行模式有关系。
当运行模式为 Raw 或测试模式时，设备只支持 SmartSDK 的方式且无需设置相关参
数。
当运行模式为工作模式时，支持 SmartSDK、TCP 客户端、Serial、FTP、TCP 服务
端、Profinet、MELSEC、EthernetIp 和 ModBus、UDP、Fins 等多种通信方式，可选
择不同的通信协议并设置相关参数。
通信命令控制属性下集成 TCP、UDP 及 Serial 3 种协议的通信配置参数，参数配置完
成后可通过通信指令完成相关参数设置，具体通信指令可通过“IDMVS 客户端>帮助>通
信指令手册”或扫描如下二维码获取。
极小型(Mini)智能读码器 用户手册
82

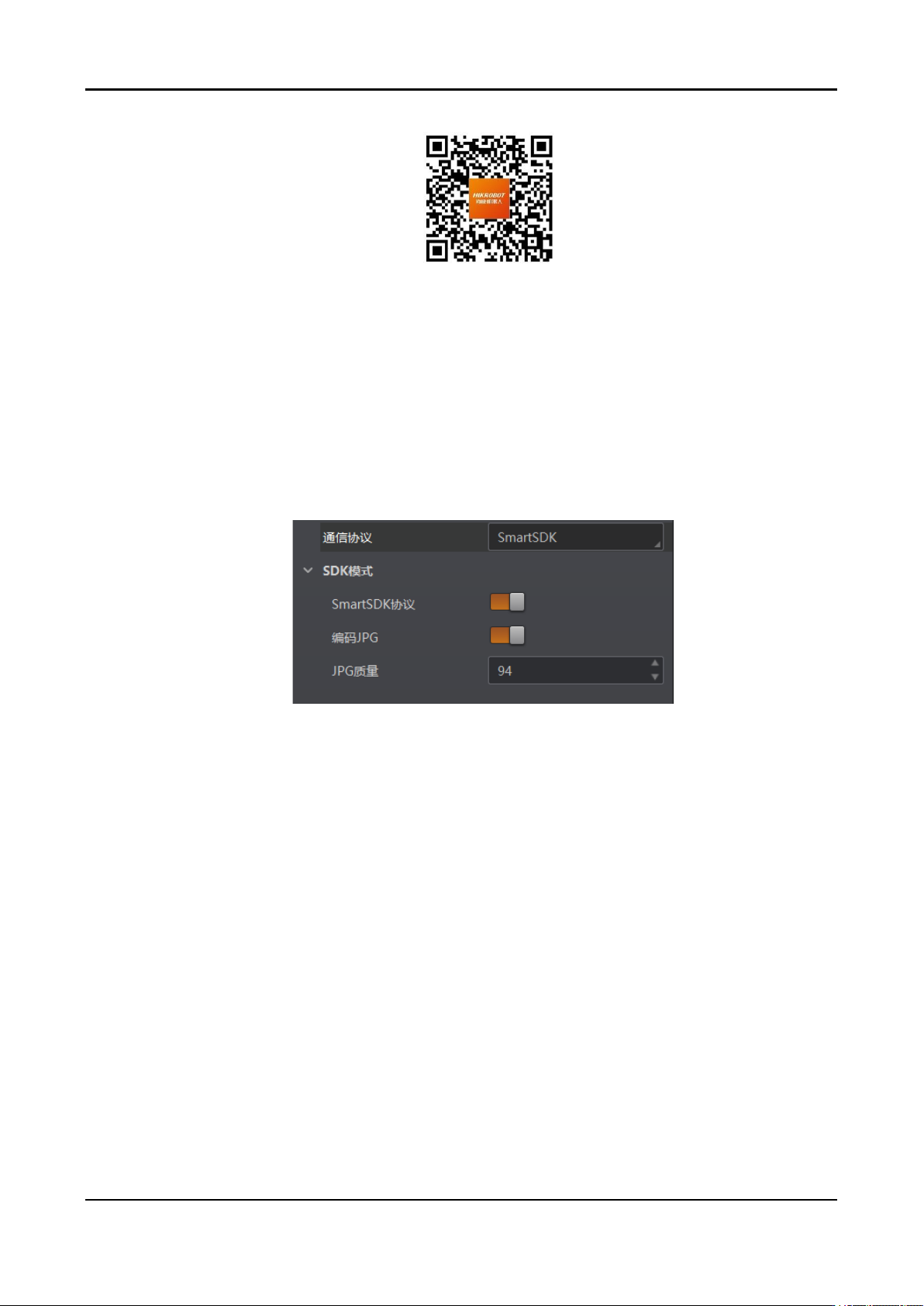

图6-68 通信指令操作文档
6.7.1 SmartSDK 方式
如果用我司提供的 SDK 进行二次开发和结果数据接收，建议选用 SmartSDK 方式。选
择 SmartSDK 方式后，启用 SmartSDK 协议，可设置的参数如下：
SmartSDK 协议：启用该参数后，设备通过 SmartSDK 方式输出数据。
编码 JPG：启用该参数后，设备会对图像数据进行 JPG 压缩。
JPG 质量：可设置 JPG 图像的压缩质量，设置范围为 50~99。
图6-69 SmartSDK 方式
6.7.2 TCP 客户端方式
通信协议选择 TCP 客户端时，可设置的参数如下：
输出结果缓冲区：需要使用输出结果缓冲区时，需开启该功能。
输出结果缓冲区数量：开启缓冲区后，可以根据需求设置缓冲区的数量。
TCP 协议：开启该参数后，设备通过 TCP/IP 的方式输出数据。
TCP 目的地址：输入接收数据的 PC 的 IP 地址。
TCP 目的端口：输入接收数据的 PC 的端口号。
