极小型(Mini)智能读码器 用户手册
10
3.3 读码器接口介绍与连接
3.3.1 电源与 I/O 接口定
读码器的电源及 I/O 接口为 17-pin M12 接口,实现读码器的供电、数据通信、串口和
I/O 信号输入输出。对应的管脚信号定义如下图及下表所示
读码器接线时,请根据表中的各管脚编号及对应的定义说明,结合线缆标签上的名
称和颜色进行连接。
网口线缆 8-pin 端子旁的 open 线为预留线缆,请不要使用这些 open 线进行接线。
上述线缆颜色仅针对本公司售出的 17-pin M12 8-pin 端子、RJ45DB9 串口、
17-pin M12 8-pin 端子、USBDB9 串口线缆,若搭配其他线缆请以实际为准。
1
12
3
7
4
5
6
8
9
10
11
2
13
14
16
15
17
3-3 17-pin M12 接口
线缆管信号
序号
信号
说明
线缆颜色
线缆
端口名称
1
POWER_IN
直流电源正
8-pin 端子的管脚 8
2
OUT_COM
隔离输出共地端
8-pin 端子的管脚 6
4
RS232TX
RS-232 串口输出
红蓝
DB9 母头串口
5
RS232RX
RS-232 串口输入
灰粉
DB9 母头串口
6
RX+
百兆网络信号 RX+
白橙
RJ45 网口
7
TX-
百兆网络信号 TX-
绿
RJ45 网口
8
GPIO2
光耦隔离输出
蓝白
8-pin 端子的管脚 4
管脚 3 输出
9
IN_COM
输入共端
8-pin 端子的管脚 3
10
GPIO3
光耦隔离输出
棕白
8-pin 端子的管脚 5
管脚 4 输出
极小型(Mini)智能读码器 用户手册
11
U 线缆脚定
3.3.2 读码器连接
读码器使用前,需接入网线用于图像调试或数据通信,并接入电源线为读码器供电。
11
GND
直流电源负
8-pin 端子的管脚 7
14
RX-
百兆网络信号 RX-
RJ45 网口
15
TX+
百兆网络信号 TX+
白绿
RJ45 网口
16
GPIO0
光耦隔离输入
8-pin 端子的管脚 1
管脚 0 输入
17
GPIO1
光耦隔离输入
8-pin 端子的管脚 2
管脚 1 输入
序号
信号
说明
线缆颜色
线缆
端口名称
1
POWER_IN
直流电源正
8-pin 端子的管脚 8
2
OUT_COM
输出共端
8-pin 端子的管脚 6
3
USB_DM
USB DM 信号
紫白
USB
4
RS232TX
RS-232 串口输出
红蓝
DB9 母头串口
5
RS232RX
RS-232 串口输入
灰粉
DB9 母头串口
8
GPIO2
光耦隔离输出
蓝白
8-pin 端子的管脚 4
管脚 3 输出
9
IN_COM
输入共端
8-pin 端子的管脚 3
10
GPIO3
光耦隔离输出
棕白
8-pin 端子的管脚 5
管脚 4 输出
11
GND
直流电源负
黑线接 8-pin 端子的管脚 7
USB
12
USB_DP
USB DP 信号
USB
16
GPIO0
光耦隔离输入
8-pin 端子的管脚 1
管脚 0 输入
17
GPIO0
光耦隔离输入
8-pin 端子的管脚 2
管脚 1 输入
极小型(Mini)智能读码器 用户手册
12
PC/交换机
电源适配/开关电源
数据通信
RJ45网口
PC/交换机
数据通信
USB
供电IO
RS-232
RS-232
供电IO
网口读码器接线
U口读码器接线
电源适配/开关电源

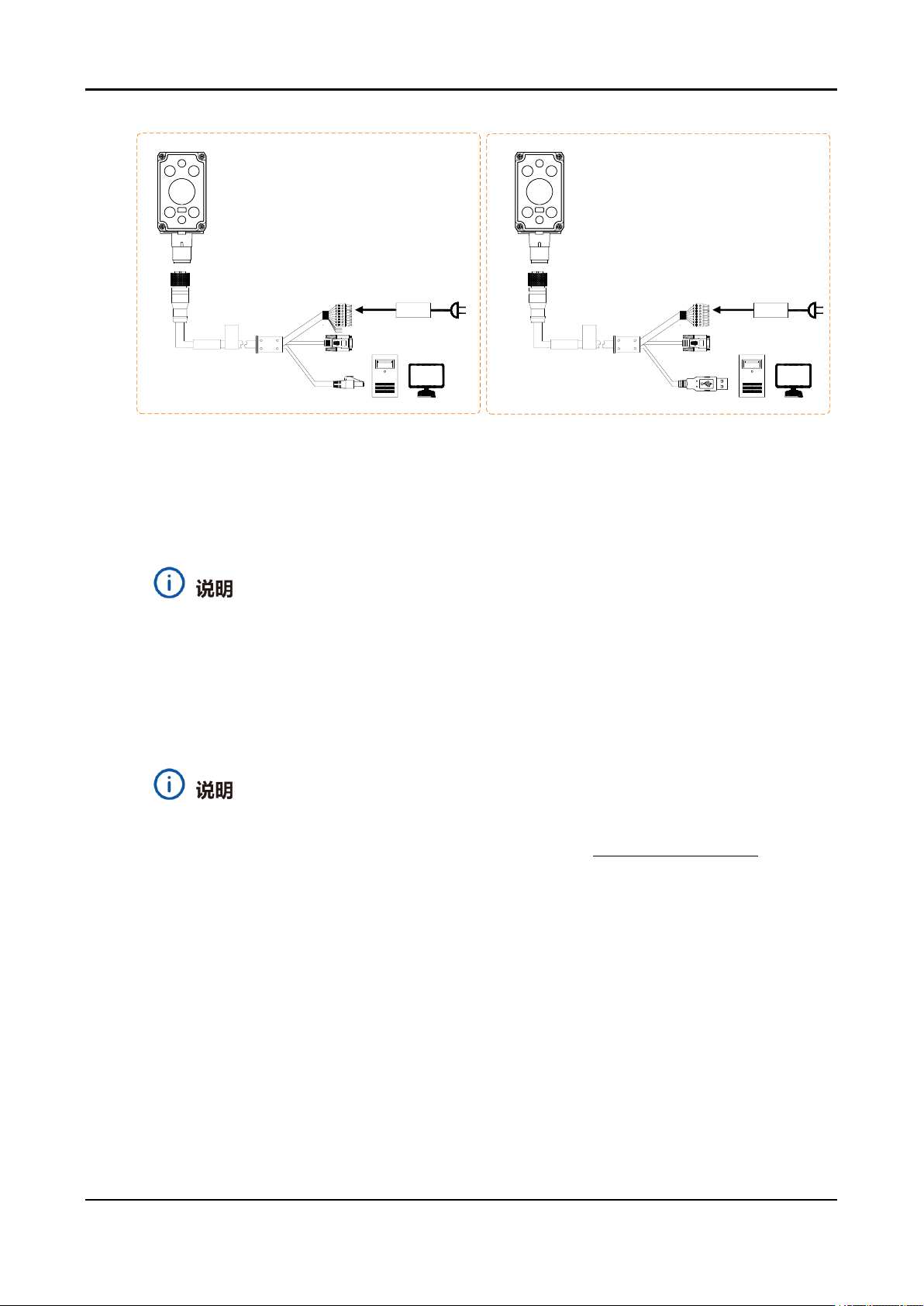

3-4 读码器连接
操作步骤:
1. 读码器端网口接线
将线缆的 17-pin M12 接口,接入读码器端接口。
接口带有螺纹,使用时将接口旋紧可减少现场震动等引起的接口松动。
2. PC 端网络接线
将线缆的 RJ45 网口或 USB 口,接入 PC 端对应接口。
3. 外部供电接线
选择合适规格的电源适配器,连接线缆的 8-pin 端子,并接入电源即可。
网口、U 口读码器均需通过 8-pin 端子接电源适配器或开关电源供电。
Open 线的 PWRGND 的对应线缆颜色,请参
电源与
I/O
接口定义
