极小型(Mini)智能读码器 用户手册
75
图6-52 TCP 客户端停止触发
UDP 停止触发
UDP 停止触发主要提供支持外部第三方使用 UDP 协议，控制设备停止出图的功能。
在配置 UDP 停止触发使能后，设备开启的 UDP 服务端，接收外部的 UDP 指令。接收外
部正确的停止触发的控制指令后，则停止触发。如果指令不匹配或当前为未开启触发模
式，则不处理。
当开启 UDP 停止触发使能时，需设置相关参数，如
图
6-53 所示。
UDP 停止触发使能：需要使用 UDP 停止触发功能时，开启该参数。
UDP 触发端口：可设置 UDP 触发服务端口，默认为 2002，2002 端口为 UDP 独有
端口号。
UDP 结束触发文本：配置 UDP 结束触发指令，默认为 stop。
图6-53 UDP 停止触发
I/O 停止触发
I/O 停止触发，即通过外触发或者软触发，能够控制设备停止出图。
配置 I/O 停止触发使能时，选择对应的信号线或软触发，即可在有外触发信号满足条件
或者执行“软触发停止”时结束触发，停止设备出图。
当开启“I/O 停止触发使能”时，需设置相关参数，如
图
6-54 所示。
IO 停止触发使能：需要使用 I/O 停止触发功能时，开启该参数。
IO 停止触发源选择：可选择停止触发的信号来源，有线路 0、线路 1、线路 2、软
触发结束 4 种。
极小型(Mini)智能读码器 用户手册
76
结束触发方式：当 IO 停止触发源选择“线路 0/1/2”时，可设置触发源的触发极性，
有上升沿和下降沿两种。若输入信号的触发源和 IO 停止触发的触发源是同一个，
则不需要选择。
图6-54 I/O 外触发停止
当 IO 停止触发源选择“软触发结束”时，可通过单击“执行”按钮停止触发，如
图
6-55
所示。
图6-55 I/O 软触发停止
串口停止触发
串口停止触发主要提供支持外部第三方使用 Serial 协议，控制设备停止出图的功能。
在配置串口停止触发使能后，设备接收外部的 Serial 指令。接收外部正确的停止触发的
控制指令后，则停止触发。如果指令不匹配或当前为未开启触发模式，则不处理。
当开启串口停止触发使能时，需设置相关参数，如
图
6-56 所示。
串口停止触发使能：需要使用串口停止触发功能时，开启该参数。
串口结束触发文本：配置串口结束触发指令，默认为 stop。
串口波特率：设置串口波特率，默认为“9600”。
串口数据位：设置串口数据位长度，默认为“8”。
串口校验位：设置串口奇偶校验，默认为“不校验”，也可设置为“奇校验”、“偶校
验”。
串口停止位：设置串口停止位长度，默认为“1”，也可设置为“2”。
极小型(Mini)智能读码器 用户手册
77

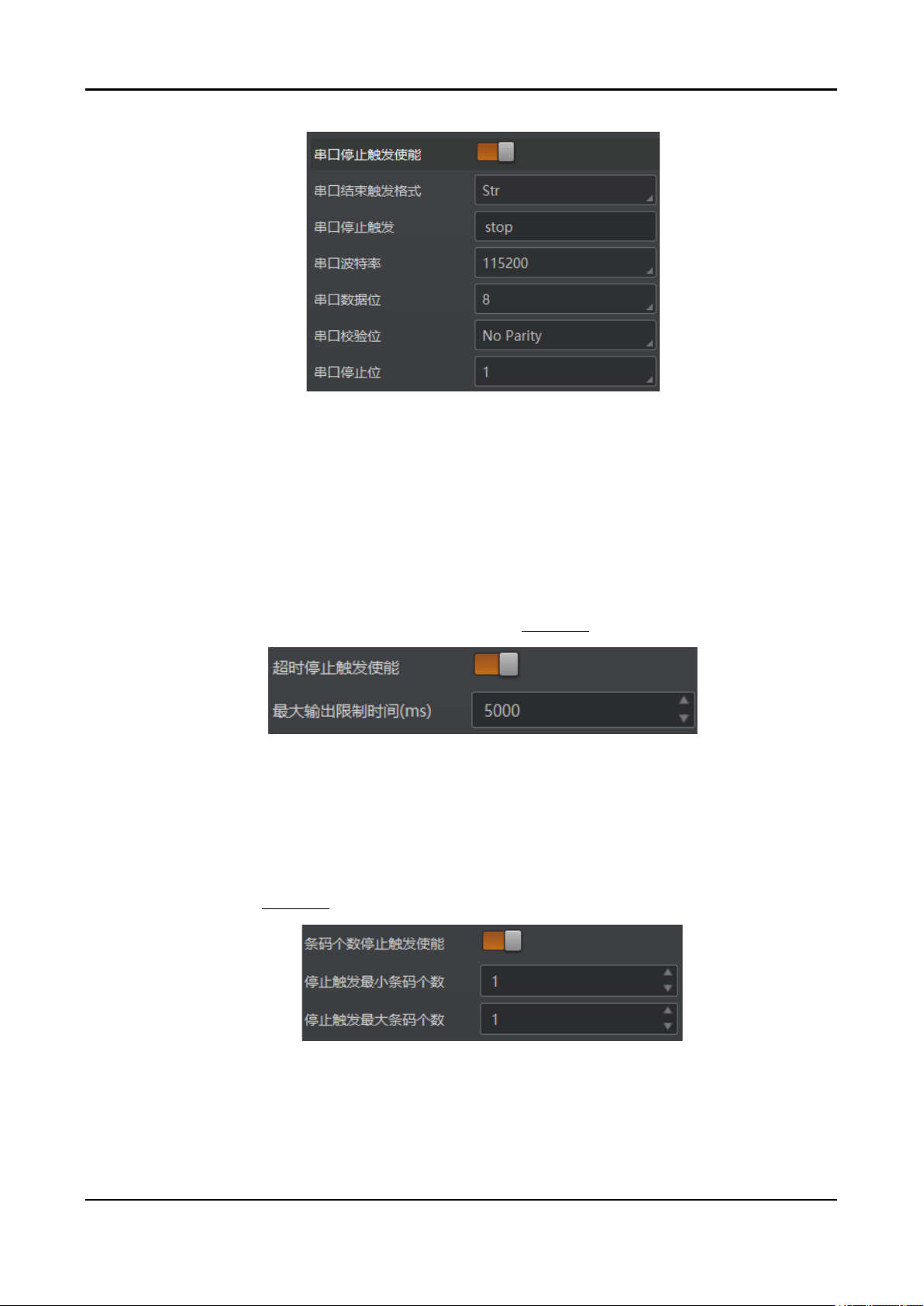

图6-56 串口停止触发
超时停止触发
超时停止触发功能是指设备输出数据时，当输出时间超出设定的“最大输出限制时间”时，
将自动忽略后续触发信号，设备停止出图。该功能仅在运行模式为工作模式时才能使用。
关于超时停止触发的参数设置，具体操作如下：
确保“触发模式”参数为“开启”时，开启超时停止触发使能，并设置设备数据的最大输出限
制时间，取值范围为 0~10000，单位为 ms，如
图
6-57 所示。
图6-57 超时停止触发
条码个数停止触发
条码个数停止触发功能是指设备输出数据时，最终输出的条码数受条码个数设置的约束。
使用条码个数停止触发功能时，需完成停止触发最小条码个数、停止触发最大条码个数
的参数配置，如
图
6-58 所示。
图6-58 条码个数停止触发
当输出的条码数小于设定的停止触发最小条码个数时，设备持续输出条码及相关数据。
当输出的条码数达到设定的停止触发最大条码个数时，设备将停止输出条码及相关数
据。
