极小型(Mini)智能读码器 用户手册
77
图6-56 串口停止触发
超时停止触发
超时停止触发功能是指设备输出数据时，当输出时间超出设定的“最大输出限制时间”时，
将自动忽略后续触发信号，设备停止出图。该功能仅在运行模式为工作模式时才能使用。
关于超时停止触发的参数设置，具体操作如下：
确保“触发模式”参数为“开启”时，开启超时停止触发使能，并设置设备数据的最大输出限
制时间，取值范围为 0~10000，单位为 ms，如
图
6-57 所示。
图6-57 超时停止触发
条码个数停止触发
条码个数停止触发功能是指设备输出数据时，最终输出的条码数受条码个数设置的约束。
使用条码个数停止触发功能时，需完成停止触发最小条码个数、停止触发最大条码个数
的参数配置，如
图
6-58 所示。
图6-58 条码个数停止触发
当输出的条码数小于设定的停止触发最小条码个数时，设备持续输出条码及相关数据。
当输出的条码数达到设定的停止触发最大条码个数时，设备将停止输出条码及相关数
据。
极小型(Mini)智能读码器 用户手册
78
当输出的条码数处于停止触发最小条码个数和停止触发最大条码个数之间时，将根据
触发信号进行读码，并输出条码及相关数据。
当停止触发最小条码个数与停止触发最大条码个数设置相同时，输出的条码数达到设
置的条码个数后，设备停止输出条码及相关数据。
设备支持的功能和设备型号以及固件程序有关，具体请以实际参数为准。
6.6.3 输出
输出配置
设备光耦输出信号，可用于控制闪光灯、喇叭、报警灯等外部设备。
输出部分可设置设备的输出端口、输出反转、输出事件。
图6-59 输出参数设置
操作步骤：
1. 输出端口选择处根据实际需求下拉选择对应的触发输出信号，可选“管脚 3/4 输出”。
2. 输出事件处根据实际使用需求下拉选择对应的事件源，读码设备会根据选择的事件源
输出触发信号。
图6-60 光耦输出事件源
设备支持的功能和设备型号以及固件程序有关，具体请以实际参数为准。
极小型(Mini)智能读码器 用户手册
79

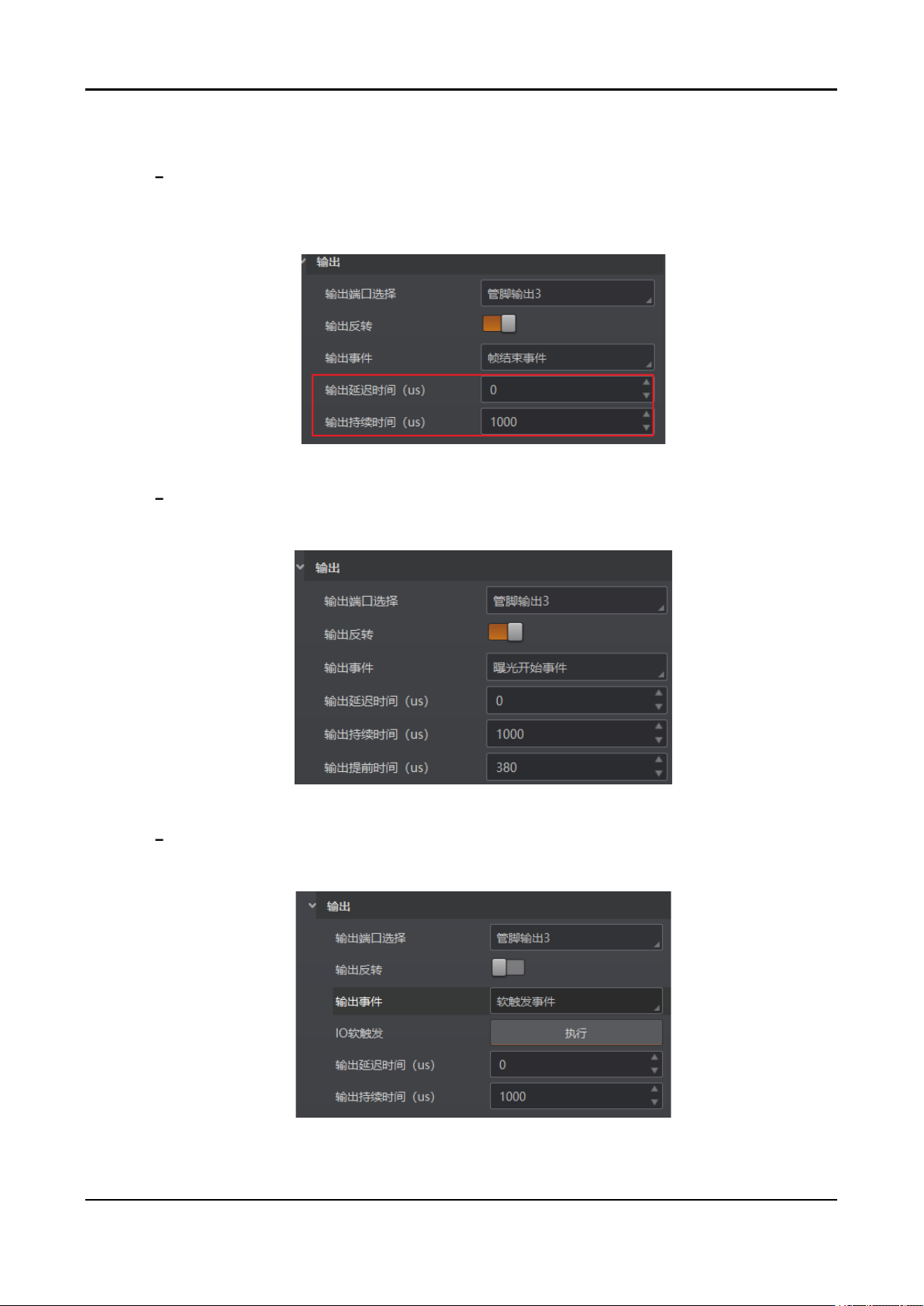

3. 选择不同的输出事件源，需要设置的参数有所差别。
输出事件源除了“周期性触发事件”和“灯常亮”外，当选择其他事件源时，均可根据
实际情况设置输出信号延迟时间和持续时间。输出延迟时间为输出信号延迟输出事
件的时间，输出持续时间为输出信号持续的时长。
图6-61 光耦输出设置
当输出事件源选择“曝光开始事件”时，除输出信号的延迟时间和持续时间参数外，
还可以设置输出提前时间。输出提前时间为输出信号提前输出的时间。
图6-62 曝光开始
当输出事件源选择“软触发事件”输出时，除输出信号的延迟时间和持续时间参数外，
还需要通过 IO 软触发处的“执行”按钮提供输出事件。
图6-63 软触发
