极小型(Mini)智能读码器 用户手册
87
ModBus 控制地址偏移：设置控制地址偏移量，默认为 0。
ModBus 控制数据个数：设置控制数据数量，默认为 2。
ModBus 状态地址空间：设置状态地址空间，默认为 input_register。
ModBus 状态地址偏移：设置状态地址偏移量，地址偏移量，默认为 0。
ModBus 状态数据个数：设置状态数据数量，默认为 2。
ModBus 结果数据地址空间：设置结果地址空间，默认为 holding_register。
ModBus 结果数据地址偏移：设置结果地址偏移量，默认为 4。
ModBus 字符串字节交换：开启该参数后，字符串字节按大端存储，未开启则按小
端存储。
图6-76 ModBus 方式
6.7.10 UDP 方式
通信协议选择 UDP 时，可设置的参数如下：
UDP 协议使能：启用该参数后，设备通过 UDP 的方式输出数据。
UDP 目标 IP：设置输入接收数据的 PC 的 IP 地址。
端口号：设置输入接收数据的 PC 的端口号。
极小型(Mini)智能读码器 用户手册
88
图6-77 UDP 方式
6.7.11 FINS 方式
通信协议选择 FINS 时，可设置的参数如下：
Fins 协议使能：开启该参数后，设备通过 Fins 的方式输出数据。
Fins 通信模式：可选择 UDP 或 TCP。
Fins 本地端口：默认为 9600。
Fins 目标 IP：设置目标设备的 IP 地址。
Fins 目标端口：设置目标设备的端口号。
Fins 数据格式：设置设备通讯读写数据格式，可选 16bit 或 32bit，表示一个寄存器
是 16bit 或 32bit。
Fins 扫描频率（ms）：设置设备轮询读取服务器控制寄存器的间隔时间，单位为
ms。
Fins 控制区域：默认保存在 DM 区域。
Fins 控制地址：根据实际情况配置，需保证各个区域不能重叠和覆盖。
Fins 状态区域：默认保存在 DM 区域。
Fins 状态地址：根据实际情况配置，需保证各个区域不能重叠和覆盖。
Fins 结果区域：默认保存在 DM 区域。
Fins 结果地址：根据实际情况配置，需保证各个区域不能重叠和覆盖。
极小型(Mini)智能读码器 用户手册
89

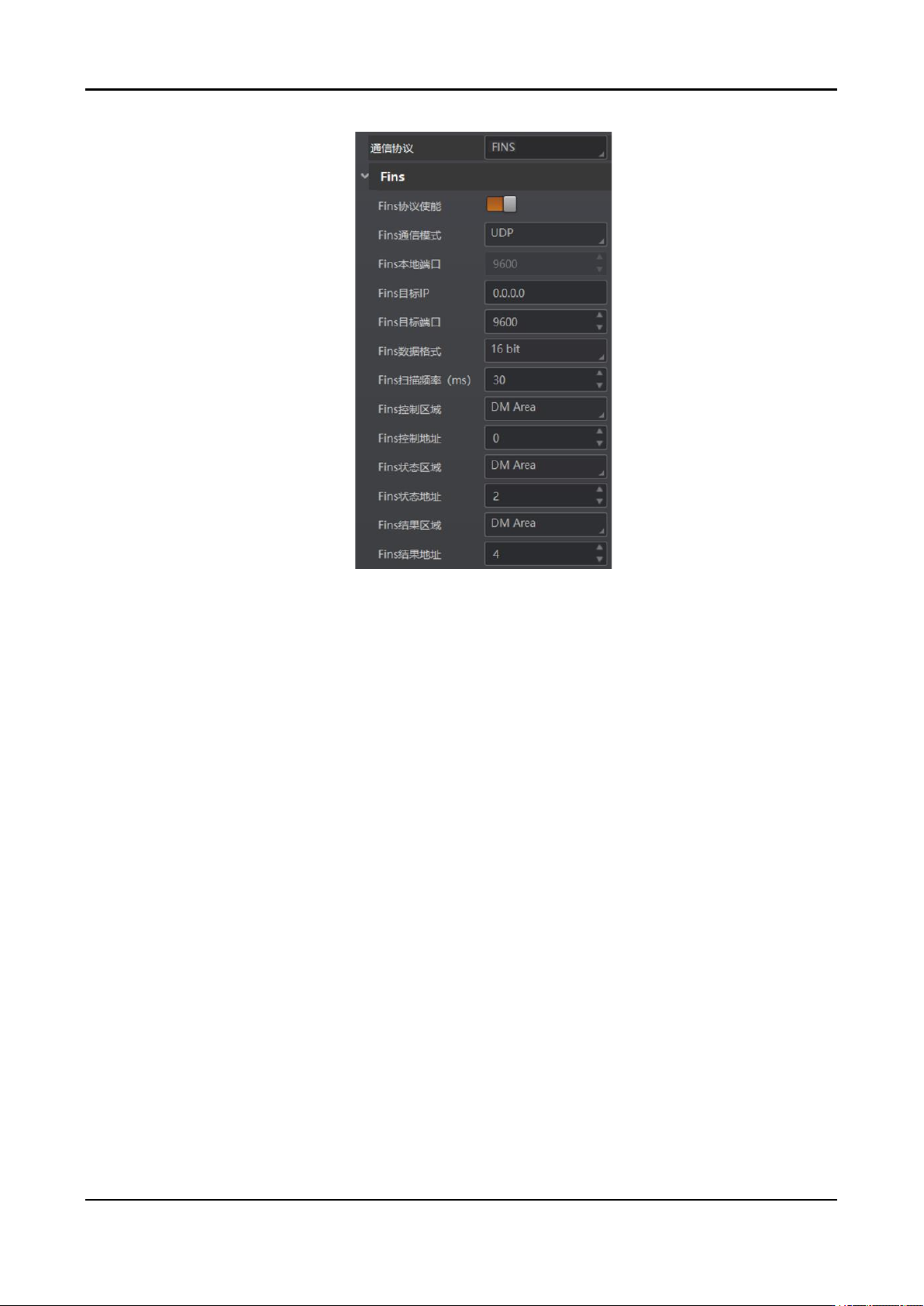

图6-78 Fins 方式
6.8 数据处理
设备可通过“数据处理”模块对设备的过滤规则和输出数据处理进行设置。
6.8.1 过滤规则
过滤规则可对设备读取的条码根据设置的规则做一定的过滤，分为普通过滤和正则表达
式过滤两种模式。
普通过滤
当过滤模式为普通过滤时，可通过如下过滤参数进行过滤规则配置。
立即输出模式启用：开启该模式后，将实时输出条码信息。
最小输出时间：设置需达到最小有效时间后，方能输出条码。
数字过滤：开启该功能则输出的条码信息为纯数字信息，非数字类信息会被过滤。
以特定字符开始的数据：开启该功能时，只输出起始位为特定字符的条码信息。若
不一致，则条码信息被过滤。开启时，需要在“以..开始”参数中输入特定字符的内
容。
在条码中包含特定字符：开启该功能时，只输出指定区间内包含特定字符的条码信
息。若该区间不包含，则条码信息被过滤。
